Опубликовано 22 августа, 20169 г. Автор comment_969325 поменял местами щупы на дф Ссылка на комментарий https://www.auto-bk.ru/forum/topic/73557-%D0%BE%D1%81%D1%86%D0%B8%D0%BB%D0%BE%D0%B3%D1%80%D0%B0%D0%BC%D0%BC%D0%B0-%D0%B4%D0%BF%D0%BA%D0%B2-%D0%BF%D1%80%D0%B8%D0%BE%D1%80%D0%B0/page/2/#findComment-969325 Поделиться на другие сайты Поделиться Поделиться сообщением

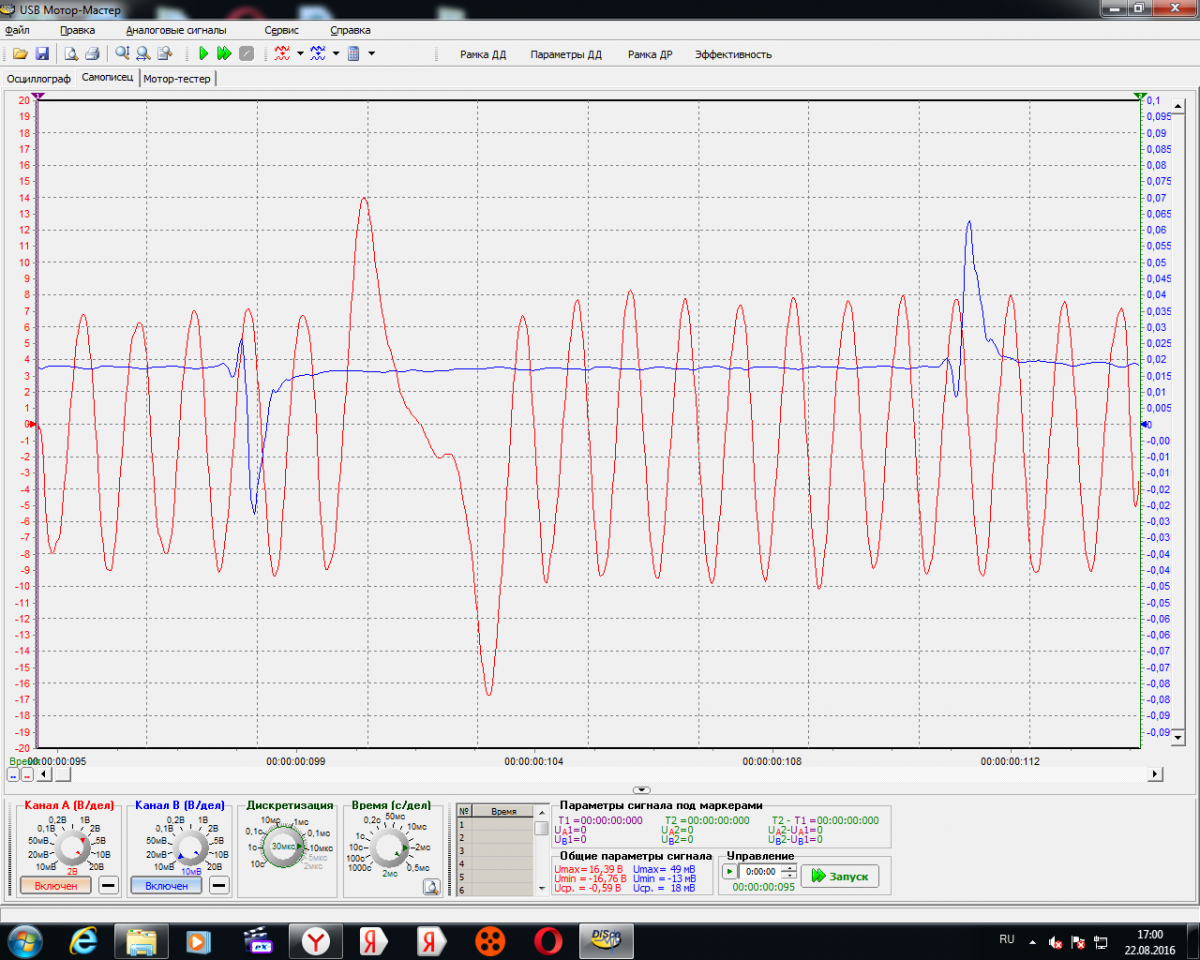

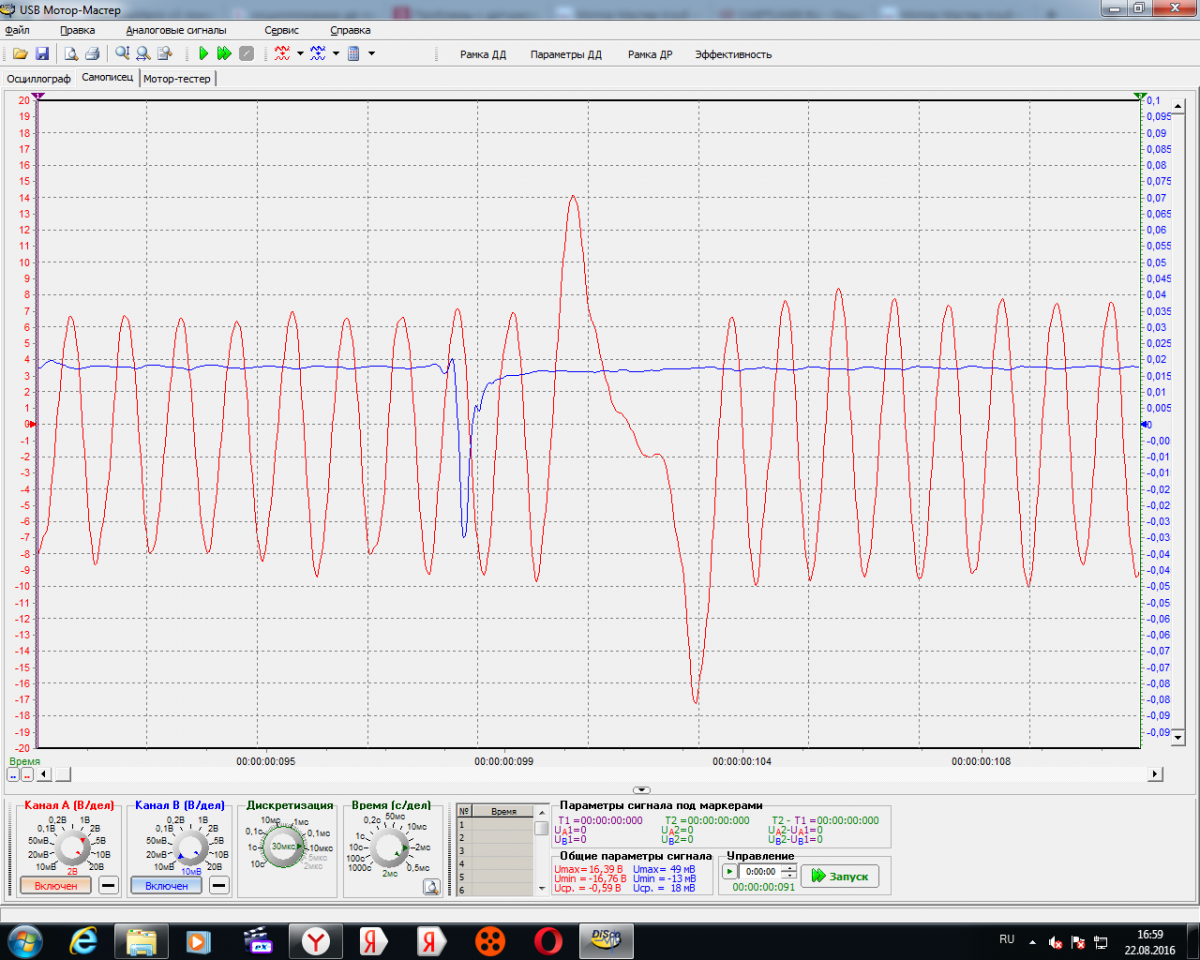

Опубликовано 22 августа, 20169 г. comment_969330 вот асцилкка только что то странные показания дф дф подключил иглу к коричневому проводу проколом и иглой проколол бело черный провод массы подсоса воздухап нет! дымогенератором проверял посмотрите осцилограмму дпкв и дпрв очень некрасивые оси. массу осцила не забыли подсоединить? Ссылка на комментарий https://www.auto-bk.ru/forum/topic/73557-%D0%BE%D1%81%D1%86%D0%B8%D0%BB%D0%BE%D0%B3%D1%80%D0%B0%D0%BC%D0%BC%D0%B0-%D0%B4%D0%BF%D0%BA%D0%B2-%D0%BF%D1%80%D0%B8%D0%BE%D1%80%D0%B0/page/2/#findComment-969330 Поделиться на другие сайты Поделиться Поделиться сообщением
Опубликовано 22 августа, 20169 г. comment_969352 Ступенька на пропуске зубьев, говорит о межвтковом ДПКВ. Ссылка на комментарий https://www.auto-bk.ru/forum/topic/73557-%D0%BE%D1%81%D1%86%D0%B8%D0%BB%D0%BE%D0%B3%D1%80%D0%B0%D0%BC%D0%BC%D0%B0-%D0%B4%D0%BF%D0%BA%D0%B2-%D0%BF%D1%80%D0%B8%D0%BE%D1%80%D0%B0/page/2/#findComment-969352 Поделиться на другие сайты Поделиться Поделиться сообщением
Опубликовано 22 августа, 20169 г. Автор comment_969375 очень некрасивые оси. массу осцила не забыли подсоединить? массу дпкв взял с подушки двс,а массу дф взял с разьема дф Ступенька на пропуске зубьев, говорит о межвтковом ДПКВ. это осцилка с нового датчика ,на первой осцилограмме по моему такая же ступенька. или я чего то не понимаю? Ссылка на комментарий https://www.auto-bk.ru/forum/topic/73557-%D0%BE%D1%81%D1%86%D0%B8%D0%BB%D0%BE%D0%B3%D1%80%D0%B0%D0%BC%D0%BC%D0%B0-%D0%B4%D0%BF%D0%BA%D0%B2-%D0%BF%D1%80%D0%B8%D0%BE%D1%80%D0%B0/page/2/#findComment-969375 Поделиться на другие сайты Поделиться Поделиться сообщением
Опубликовано 23 августа, 20169 г. comment_969436 http://www.chiptuner.ru/content/osc_sns Ссылка на комментарий https://www.auto-bk.ru/forum/topic/73557-%D0%BE%D1%81%D1%86%D0%B8%D0%BB%D0%BE%D0%B3%D1%80%D0%B0%D0%BC%D0%BC%D0%B0-%D0%B4%D0%BF%D0%BA%D0%B2-%D0%BF%D1%80%D0%B8%D0%BE%D1%80%D0%B0/page/2/#findComment-969436 Поделиться на другие сайты Поделиться Поделиться сообщением
Опубликовано 23 августа, 20169 г. Автор comment_969477 про межвитковое я понял ,датчик бракованый! а что скажете по поводу дф?что то сигнал не понятный ,почему он может таким быть? Ссылка на комментарий https://www.auto-bk.ru/forum/topic/73557-%D0%BE%D1%81%D1%86%D0%B8%D0%BB%D0%BE%D0%B3%D1%80%D0%B0%D0%BC%D0%BC%D0%B0-%D0%B4%D0%BF%D0%BA%D0%B2-%D0%BF%D1%80%D0%B8%D0%BE%D1%80%D0%B0/page/2/#findComment-969477 Поделиться на другие сайты Поделиться Поделиться сообщением
Опубликовано 23 августа, 20169 г. comment_969537 Похоже на осциллографе включен закрытый вход по каналу ДФ Ссылка на комментарий https://www.auto-bk.ru/forum/topic/73557-%D0%BE%D1%81%D1%86%D0%B8%D0%BB%D0%BE%D0%B3%D1%80%D0%B0%D0%BC%D0%BC%D0%B0-%D0%B4%D0%BF%D0%BA%D0%B2-%D0%BF%D1%80%D0%B8%D0%BE%D1%80%D0%B0/page/2/#findComment-969537 Поделиться на другие сайты Поделиться Поделиться сообщением
Опубликовано 23 августа, 20169 г. comment_969554 про межвитковое я понял ,датчик бракованый! а что скажете по поводу дф?что то сигнал не понятный ,почему он может таким быть? Не спешите менять ДПКВ. На первых ,выложенных Вами осцилках, датчик отрабатывает хорошо. Ищите проблему с осциллограммой ДФ в настройках или наводках на осцилоскоп,сходите на форум производителя. И еще создается впечатление , что не пытаемся исправить авто, а изучаем цифровой осциллограф. Ссылка на комментарий https://www.auto-bk.ru/forum/topic/73557-%D0%BE%D1%81%D1%86%D0%B8%D0%BB%D0%BE%D0%B3%D1%80%D0%B0%D0%BC%D0%BC%D0%B0-%D0%B4%D0%BF%D0%BA%D0%B2-%D0%BF%D1%80%D0%B8%D0%BE%D1%80%D0%B0/page/2/#findComment-969554 Поделиться на другие сайты Поделиться Поделиться сообщением
Опубликовано 23 августа, 20169 г. comment_969562 И еще - иглу щупа нужно всегда ставить на сигнальный провод датчика, минус щупа ОБЯЗАТЕЛЬНО соединять с массой проверяемого датчика(он уходит в ЭБУ и там соединяется с массой, поэтому на нем нет наводок с гены и с КЖ и ВВ проводов). Масса осциллографа должна соединятся с массой авто. Ссылка на комментарий https://www.auto-bk.ru/forum/topic/73557-%D0%BE%D1%81%D1%86%D0%B8%D0%BB%D0%BE%D0%B3%D1%80%D0%B0%D0%BC%D0%BC%D0%B0-%D0%B4%D0%BF%D0%BA%D0%B2-%D0%BF%D1%80%D0%B8%D0%BE%D1%80%D0%B0/page/2/#findComment-969562 Поделиться на другие сайты Поделиться Поделиться сообщением
Опубликовано 23 августа, 20169 г. Автор comment_969641 Не спешите менять ДПКВ. На первых ,выложенных Вами осцилках, датчик отрабатывает хорошо. Ищите проблему с осциллограммой ДФ в настройках или наводках на осцилоскоп,сходите на форум производителя. И еще создается впечатление , что не пытаемся исправить авто, а изучаем цифровой осциллограф. первая осцила со старого датчика ,я поставил другой который был в запасе новый , а он зараза с дефектом по ходу И еще - иглу щупа нужно всегда ставить на сигнальный провод датчика, минус щупа ОБЯЗАТЕЛЬНО соединять с массой проверяемого датчика(он уходит в ЭБУ и там соединяется с массой, поэтому на нем нет наводок с гены и с КЖ и ВВ проводов). Масса осциллографа должна соединятся с массой авто. осцилограф висит на крюке под капотом ,щуп иглу я подключал согласно схеме проводки , я пробовал и менять местами щупы местами ,сигнал все равно такой Ссылка на комментарий https://www.auto-bk.ru/forum/topic/73557-%D0%BE%D1%81%D1%86%D0%B8%D0%BB%D0%BE%D0%B3%D1%80%D0%B0%D0%BC%D0%BC%D0%B0-%D0%B4%D0%BF%D0%BA%D0%B2-%D0%BF%D1%80%D0%B8%D0%BE%D1%80%D0%B0/page/2/#findComment-969641 Поделиться на другие сайты Поделиться Поделиться сообщением
Опубликовано 24 августа, 20169 г. comment_969787 первая осцила со старого датчика ,я поставил другой который был в запасе новый , а он зараза с дефектом по ходу - А в работе дв-ля при этом наблюдаются изменения? Я думаю , что в Вашем случае больше вопросов к осциллографу чем к датчикам. Ссылка на комментарий https://www.auto-bk.ru/forum/topic/73557-%D0%BE%D1%81%D1%86%D0%B8%D0%BB%D0%BE%D0%B3%D1%80%D0%B0%D0%BC%D0%BC%D0%B0-%D0%B4%D0%BF%D0%BA%D0%B2-%D0%BF%D1%80%D0%B8%D0%BE%D1%80%D0%B0/page/2/#findComment-969787 Поделиться на другие сайты Поделиться Поделиться сообщением
Опубликовано 24 августа, 20169 г. Автор comment_969908 первая осцила со старого датчика ,я поставил другой который был в запасе новый , а он зараза с дефектом по ходу - А в работе дв-ля при этом наблюдаются изменения? Я думаю , что в Вашем случае больше вопросов к осциллографу чем к датчикам. вы правы в этом вопросе ! но так как опыта у меня в этом деле очень мало то информация относительно сигнала этого датчика очень полезна Ссылка на комментарий https://www.auto-bk.ru/forum/topic/73557-%D0%BE%D1%81%D1%86%D0%B8%D0%BB%D0%BE%D0%B3%D1%80%D0%B0%D0%BC%D0%BC%D0%B0-%D0%B4%D0%BF%D0%BA%D0%B2-%D0%BF%D1%80%D0%B8%D0%BE%D1%80%D0%B0/page/2/#findComment-969908 Поделиться на другие сайты Поделиться Поделиться сообщением

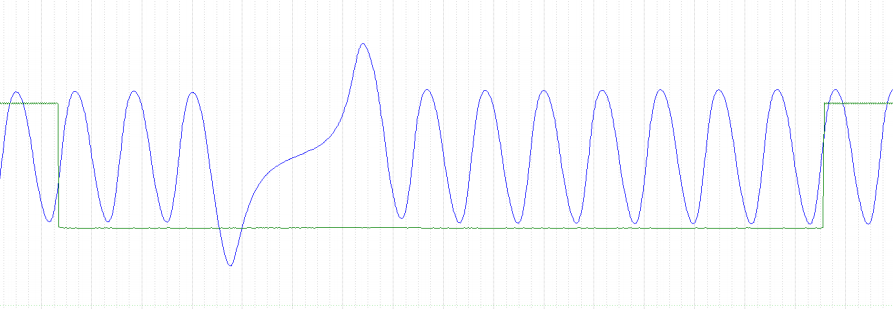

Опубликовано 24 августа, 20169 г. comment_969911 с млаба ось кинули на приору-смотри как должно быть Изменено 24 августа, 20169 г. пользователем ffser Ссылка на комментарий https://www.auto-bk.ru/forum/topic/73557-%D0%BE%D1%81%D1%86%D0%B8%D0%BB%D0%BE%D0%B3%D1%80%D0%B0%D0%BC%D0%BC%D0%B0-%D0%B4%D0%BF%D0%BA%D0%B2-%D0%BF%D1%80%D0%B8%D0%BE%D1%80%D0%B0/page/2/#findComment-969911 Поделиться на другие сайты Поделиться Поделиться сообщением
Опубликовано 25 августа, 20169 г. Автор comment_970302 Приора 2170.pngс млаба ось кинули на приору-смотри как должно быть а почему у меня такая фигняполучается Ссылка на комментарий https://www.auto-bk.ru/forum/topic/73557-%D0%BE%D1%81%D1%86%D0%B8%D0%BB%D0%BE%D0%B3%D1%80%D0%B0%D0%BC%D0%BC%D0%B0-%D0%B4%D0%BF%D0%BA%D0%B2-%D0%BF%D1%80%D0%B8%D0%BE%D1%80%D0%B0/page/2/#findComment-970302 Поделиться на другие сайты Поделиться Поделиться сообщением
Опубликовано 26 августа, 20169 г. comment_970349 Приора 2170.pngс млаба ось кинули на приору-смотри как должно быть Кстати, форма сигналов у вас правильная. Но не точно метки выставлены. Нужно вот так... Изменено 26 августа, 20169 г. пользователем Ларёк Ссылка на комментарий https://www.auto-bk.ru/forum/topic/73557-%D0%BE%D1%81%D1%86%D0%B8%D0%BB%D0%BE%D0%B3%D1%80%D0%B0%D0%BC%D0%BC%D0%B0-%D0%B4%D0%BF%D0%BA%D0%B2-%D0%BF%D1%80%D0%B8%D0%BE%D1%80%D0%B0/page/2/#findComment-970349 Поделиться на другие сайты Поделиться Поделиться сообщением
Опубликовано 26 августа, 20169 г. comment_970385 а почему у меня такая фигняполучается попробуйте так -игла в сигнальный дпкв (белый цвет провода),второй канал в сигнальный дпрв,массу взять с минусовой клеммы акб. Ссылка на комментарий https://www.auto-bk.ru/forum/topic/73557-%D0%BE%D1%81%D1%86%D0%B8%D0%BB%D0%BE%D0%B3%D1%80%D0%B0%D0%BC%D0%BC%D0%B0-%D0%B4%D0%BF%D0%BA%D0%B2-%D0%BF%D1%80%D0%B8%D0%BE%D1%80%D0%B0/page/2/#findComment-970385 Поделиться на другие сайты Поделиться Поделиться сообщением
Опубликовано 27 августа, 20169 г. Автор comment_970738 попробуйте так -игла в сигнальный дпкв (белый цвет провода),второй канал в сигнальный дпрв,массу взять с минусовой клеммы акб. спасибо попробую Ссылка на комментарий https://www.auto-bk.ru/forum/topic/73557-%D0%BE%D1%81%D1%86%D0%B8%D0%BB%D0%BE%D0%B3%D1%80%D0%B0%D0%BC%D0%BC%D0%B0-%D0%B4%D0%BF%D0%BA%D0%B2-%D0%BF%D1%80%D0%B8%D0%BE%D1%80%D0%B0/page/2/#findComment-970738 Поделиться на другие сайты Поделиться Поделиться сообщением
