Опубликовано 12 февраля, 20197 г. comment_1172979 Всем добрый день! принесли январь 7.2+ не выходит на связь и на столе тоже не выходит проверил питание не приходит 12 вольт на стабилизатор 4264G поделитесь схемой пожалуйста как питается этот стабилизатор Ссылка на комментарий https://www.auto-bk.ru/forum/topic/90437-%D1%8F%D0%BD%D0%B2%D0%B0%D1%80%D1%8C-72-%D0%BD%D0%B5-%D0%B2%D1%8B%D1%85%D0%BE%D0%B4%D0%B8%D1%82-%D0%BD%D0%B0-%D1%81%D0%B2%D1%8F%D0%B7%D1%8C/ Поделиться на другие сайты Поделиться Поделиться сообщением
Опубликовано 12 февраля, 20197 г. comment_1172982 вот ,схема полная ,всевозможные варианты платы м73_и его родственничков : искомый твой стабилизатор там только TDA3664 С 12пина ,в разъёме на плате , на него приходит +12вольт -постоянное (неотключаемое питание ). также оно приходит на 3ногу TLE4471G M73_не совсем он.pdf Изменено 12 февраля, 20197 г. пользователем Андрей1117 Ссылка на комментарий https://www.auto-bk.ru/forum/topic/90437-%D1%8F%D0%BD%D0%B2%D0%B0%D1%80%D1%8C-72-%D0%BD%D0%B5-%D0%B2%D1%8B%D1%85%D0%BE%D0%B4%D0%B8%D1%82-%D0%BD%D0%B0-%D1%81%D0%B2%D1%8F%D0%B7%D1%8C/#findComment-1172982 Поделиться на другие сайты Поделиться Поделиться сообщением
Опубликовано 12 февраля, 20197 г. Автор comment_1173002 вот ,схема полная ,всевозможные варианты платы м73_и его родственничков : искомый твой стабилизатор там только TDA3664 С 12пина ,в разъёме на плате , на него приходит +12вольт -постоянное (неотключаемое питание ). также оно приходит на 3ногу TLE4471G Спасибо Андрей Ссылка на комментарий https://www.auto-bk.ru/forum/topic/90437-%D1%8F%D0%BD%D0%B2%D0%B0%D1%80%D1%8C-72-%D0%BD%D0%B5-%D0%B2%D1%8B%D1%85%D0%BE%D0%B4%D0%B8%D1%82-%D0%BD%D0%B0-%D1%81%D0%B2%D1%8F%D0%B7%D1%8C/#findComment-1173002 Поделиться на другие сайты Поделиться Поделиться сообщением

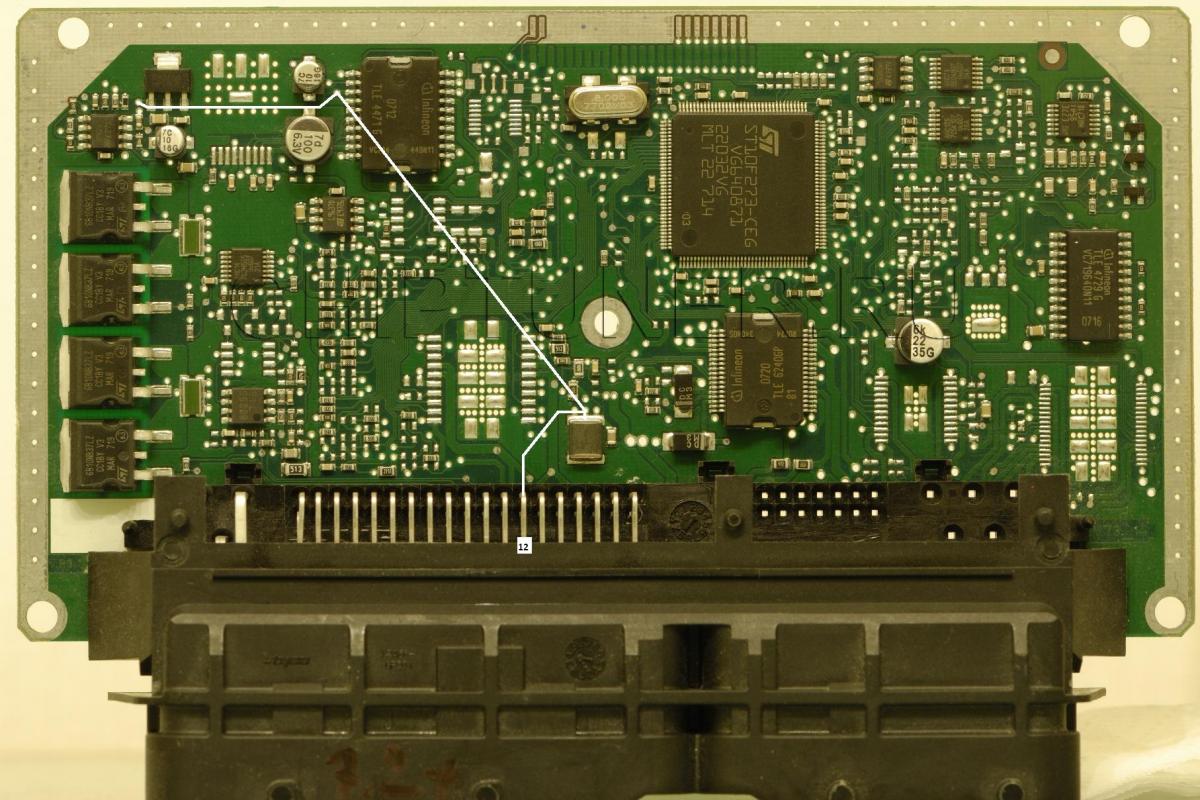

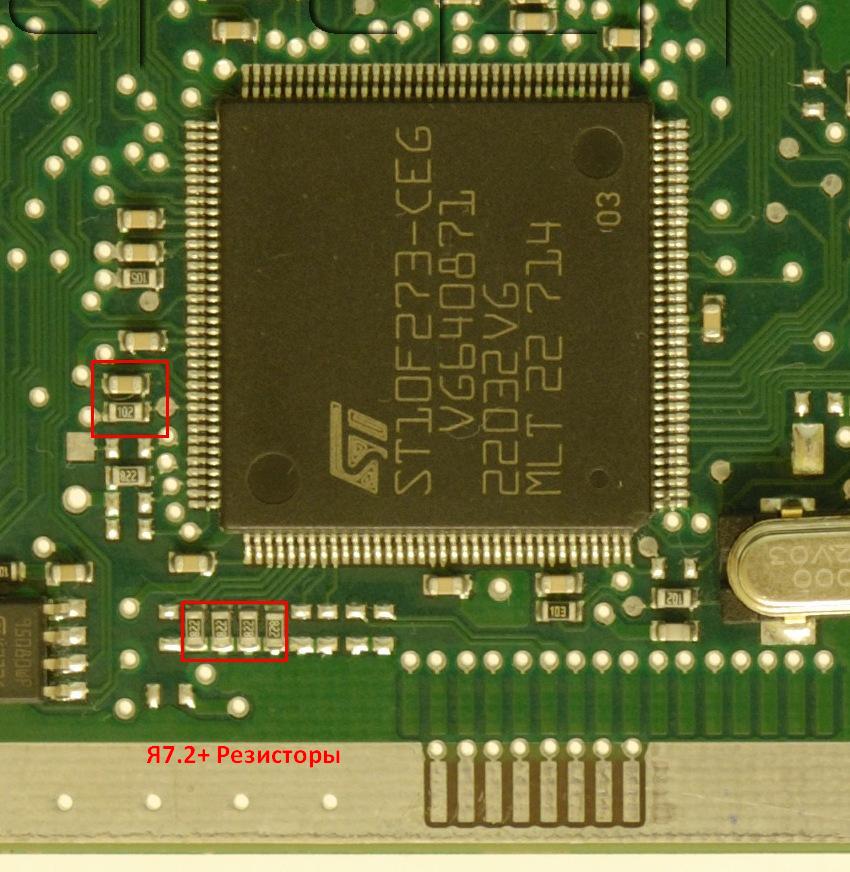

Опубликовано 12 февраля, 20197 г. comment_1173032 Даннынй ЭБУ полноценный Я7.2+ или переделка из М73 ? Если переделка ,то могли не правильно сконфигурировать ,или вовсе не так стоят на плате конфигурационные резисторы у Мк !!! Правильное расположение конфигурационных резисторов у Я7.2+ на плате(если с питанием будет всё нормально ,и резисторы будут ка кна фото ,то блок должен выходить на диагностику в любом режиме ,хоть на авто ,хоть на столе !) : на втором фото платы ,белым прорисовал трассировку внутрислойной дороги питания с 12вывода : Изменено 12 февраля, 20197 г. пользователем Андрей1117 Ссылка на комментарий https://www.auto-bk.ru/forum/topic/90437-%D1%8F%D0%BD%D0%B2%D0%B0%D1%80%D1%8C-72-%D0%BD%D0%B5-%D0%B2%D1%8B%D1%85%D0%BE%D0%B4%D0%B8%D1%82-%D0%BD%D0%B0-%D1%81%D0%B2%D1%8F%D0%B7%D1%8C/#findComment-1173032 Поделиться на другие сайты Поделиться Поделиться сообщением
Опубликовано 12 февраля, 20197 г. Автор comment_1173078 Даннынй ЭБУ полноценный Я7.2+ или переделка из М73 ? Если переделка ,то могли не правильно сконфигурировать ,или вовсе не так стоят на плате конфигурационные резисторы у Мк !!! Правильное расположение конфигурационных резисторов у Я7.2+ на плате(если с питанием будет всё нормально ,и резисторы будут ка кна фото ,то блок должен выходить на диагностику в любом режиме ,хоть на авто ,хоть на столе !) : на втором фото платы ,белым прорисовал трассировку внутрислойной дороги питания с 12вывода : В общем контакт возле 4264G отгнил внутренний слой на в этом месте весь угол в окислении под лупой рассмотрел контакт отвалился подпаяться не получится Ссылка на комментарий https://www.auto-bk.ru/forum/topic/90437-%D1%8F%D0%BD%D0%B2%D0%B0%D1%80%D1%8C-72-%D0%BD%D0%B5-%D0%B2%D1%8B%D1%85%D0%BE%D0%B4%D0%B8%D1%82-%D0%BD%D0%B0-%D1%81%D0%B2%D1%8F%D0%B7%D1%8C/#findComment-1173078 Поделиться на другие сайты Поделиться Поделиться сообщением
Опубликовано 13 февраля, 20197 г. comment_1173139 Фото платы ,можешь сюда скинуть (хотя бы куска этого ,где повреждение )? Ссылка на комментарий https://www.auto-bk.ru/forum/topic/90437-%D1%8F%D0%BD%D0%B2%D0%B0%D1%80%D1%8C-72-%D0%BD%D0%B5-%D0%B2%D1%8B%D1%85%D0%BE%D0%B4%D0%B8%D1%82-%D0%BD%D0%B0-%D1%81%D0%B2%D1%8F%D0%B7%D1%8C/#findComment-1173139 Поделиться на другие сайты Поделиться Поделиться сообщением
Опубликовано 14 февраля, 20197 г. Автор comment_1173314 НЕ могу фото прикрепить Ссылка на комментарий https://www.auto-bk.ru/forum/topic/90437-%D1%8F%D0%BD%D0%B2%D0%B0%D1%80%D1%8C-72-%D0%BD%D0%B5-%D0%B2%D1%8B%D1%85%D0%BE%D0%B4%D0%B8%D1%82-%D0%BD%D0%B0-%D1%81%D0%B2%D1%8F%D0%B7%D1%8C/#findComment-1173314 Поделиться на другие сайты Поделиться Поделиться сообщением
Опубликовано 14 февраля, 20197 г. comment_1173376 Открой (Расширенная форма) и выбери папку или р-стол где лежит фото и загрузи потом отправить Ссылка на комментарий https://www.auto-bk.ru/forum/topic/90437-%D1%8F%D0%BD%D0%B2%D0%B0%D1%80%D1%8C-72-%D0%BD%D0%B5-%D0%B2%D1%8B%D1%85%D0%BE%D0%B4%D0%B8%D1%82-%D0%BD%D0%B0-%D1%81%D0%B2%D1%8F%D0%B7%D1%8C/#findComment-1173376 Поделиться на другие сайты Поделиться Поделиться сообщением
