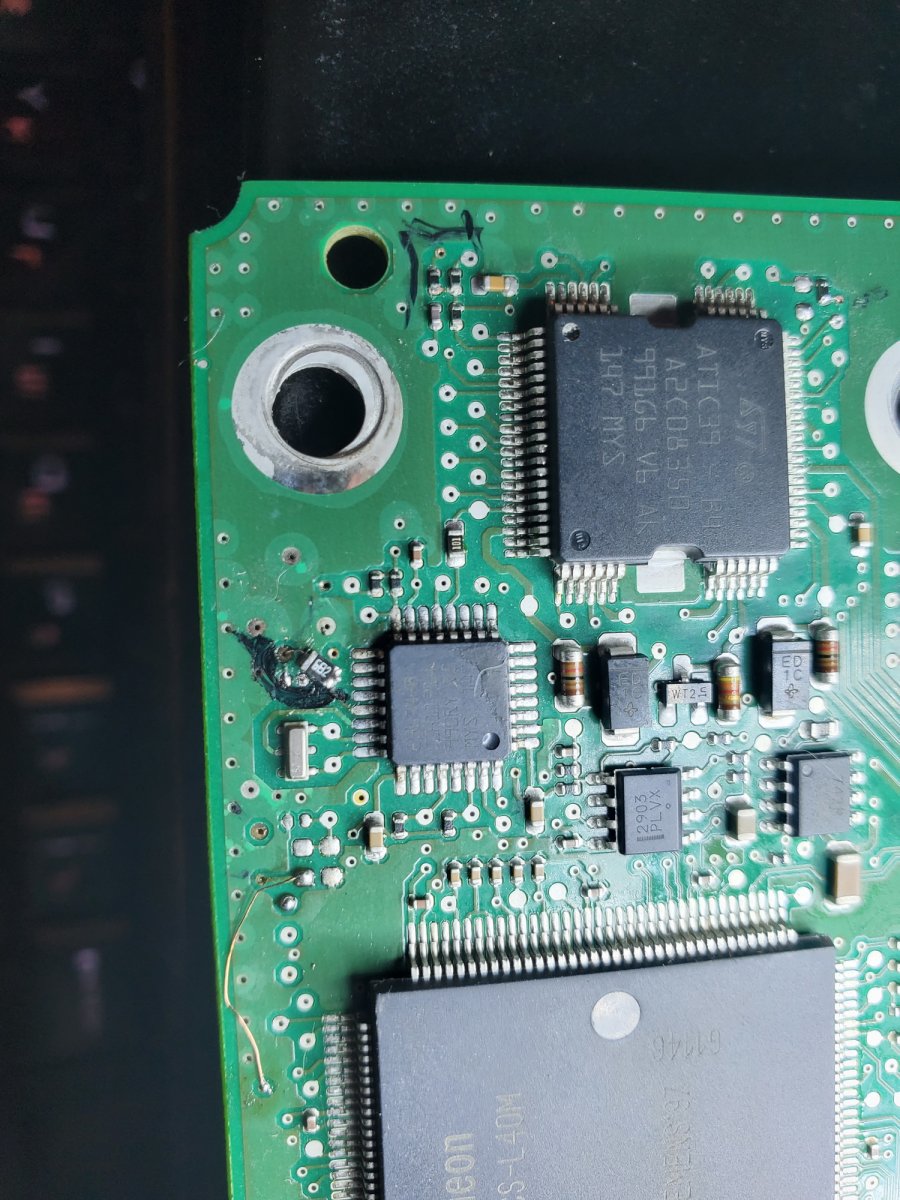

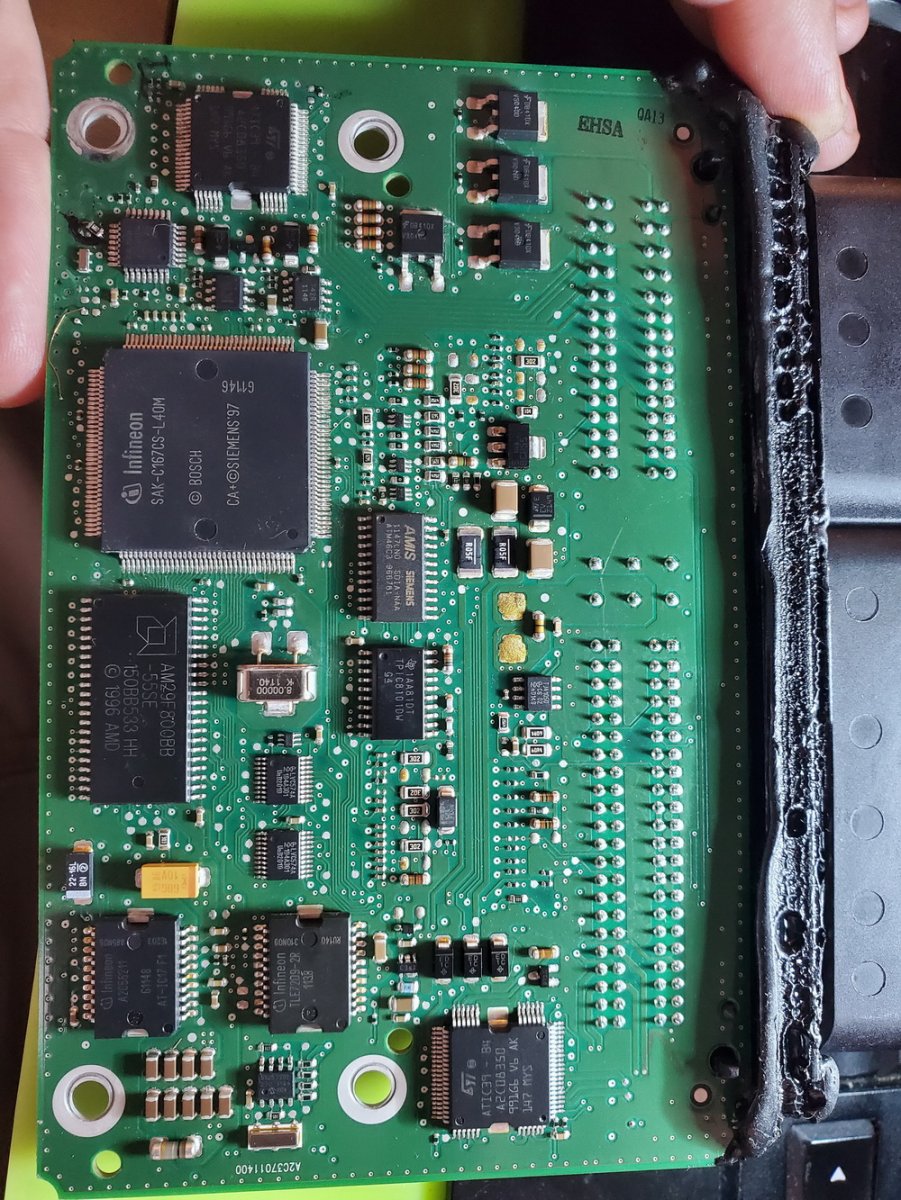

arturSS Опубликовано 16 июня, 2022 Опубликовано 16 июня, 2022 Здраствуйте. дал блок знакомый автоэлектрик. При мойке двигателя попала влага. Блок промыл в уз. Есть сгнившие пистоны. в углу платы. но интерессуют номиналы 3 резисторов возле ATIC39-B4 там один както подозрительно 28кОм имеет. вроде делитель. и и резистор возле кварца обведен микросхемы 23674-b. сейчас блок не заводится так как ему не нравится педаль. Может как раз по этим цепям. Заранее спасибо!!!
regs40 Опубликовано 17 июня, 2022 Опубликовано 17 июня, 2022 На нижнем фото 6,8 кОм. Для быстрого определения номиналов элементов на верхнем фото необходимо прорисовать их подключение к ATIC-39.
arturSS Опубликовано 17 июня, 2022 Автор Опубликовано 17 июня, 2022 6.8 кОм это я припаял так как вокруг. этого чипа такиеже цепочки по 6.8ком . Или это Вы знаете что там 6.8?
arturSS Опубликовано 17 июня, 2022 Автор Опубликовано 17 июня, 2022 по цепочке где 3 резистора тоже на каком-то форуме нашёл что 3 шт по 6.8, но на другом писали что тоже один из нтх около 25 кОм, но там тоже блок топленный.
regs40 Опубликовано 17 июня, 2022 Опубликовано 17 июня, 2022 Знаю. На руках блока нет. Для быстрого определения номиналов элементов на верхнем фото необходимо прорисовать их подключение к ATIC-39.
arturSS Опубликовано 17 июня, 2022 Автор Опубликовано 17 июня, 2022 тоесть там где я 6.8 ком подпаял. это верно?тоесть ту цепь можно не трогать пока? сейчас попробую разрисовать.

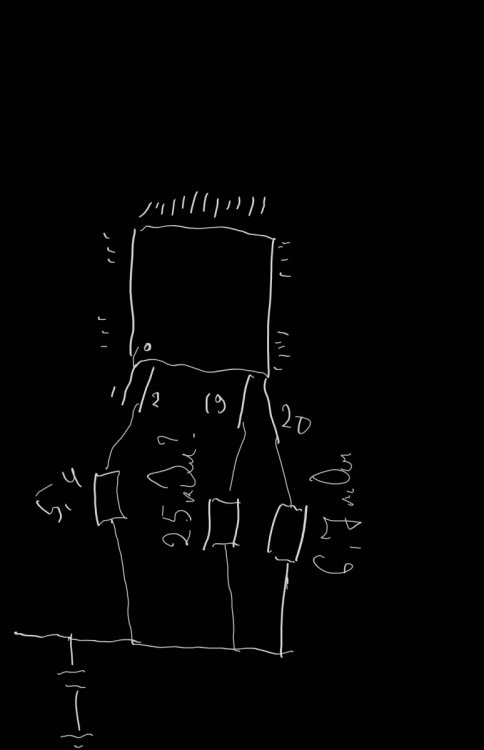

arturSS Опубликовано 17 июня, 2022 Автор Опубликовано 17 июня, 2022 вот разрисовал. это если не выпаивать
arturSS Опубликовано 17 июня, 2022 Автор Опубликовано 17 июня, 2022 интерессное дело отпаял 2 нормальных на вид так и было к но их 6.7 и 5.4. не в схеме. 3-й , который на 19 вывод тот что 25 кОм имеет отпайвал феном -он в обрыве. посадочное место после охлаждения с 35 кОм вернулось на 28 кОм. получается он и был в обрыве. но самое интерессное те 2 резистора стали оба по 6.8кОм. может это подтягивающие и все 3 шт были по 6.8 кОм?
regs40 Опубликовано 17 июня, 2022 Опубликовано 17 июня, 2022 резисторы типоразмера 0402 для 7324 : 6.8 кОм к выводам 4, 16, 28-30 и 1 кОм к выводу 16. для ATIC-39 : 6.8 кОм к выводам 19, 32, 42 и через нулевой резистор к 48; 6.8 кОм к выводам 20, 39, 43 ;6.8 кОм к выводам 2, 51, 53, 64. Вторые выводы этих резисторов - к выводу 62. Между 48 и 52 может быть нулевой резистор.
arturSS Опубликовано 17 июня, 2022 Автор Опубликовано 17 июня, 2022 огромное спасибо!!!! запаял тоже 6.8 и Вы сейчас написали . Единственное у меня с ножек 2 19 и 20 резисторы в одну току выходят -на 62 вывод. через пару часиков попробую и отпишусь Вам. Еще раз спасибо!!!
regs40 Опубликовано 17 июня, 2022 Опубликовано 17 июня, 2022 62 это + 12 , должен быть резистор 6.8 кОм
arturSS Опубликовано 17 июня, 2022 Автор Опубликовано 17 июня, 2022 ага просту у меня 19 нога тоже через резистор на 62 идет.а у Вас написано к 48.
arturSS Опубликовано 17 июня, 2022 Автор Опубликовано 17 июня, 2022 ни чего не дало не заводиться . куча ошибок скоре всего пистоны есть типа пустые и они тоже подгнили . Скорее всего внутренние слои соединяют. я думаю можно купить в крайнем случае блок и перекинуть процессор память ну может еще чтото. ну пока еще поковыряюсь. Спасибо Вам за советы
arturSS Опубликовано 17 июня, 2022 Автор Опубликовано 17 июня, 2022 на 62 ноге у меня 2.5 вольта))) а на электролитическом кондере 1.5 блока но его не подключает реле которое скорее всего этими же мозгами включается там должно быть 12 точно

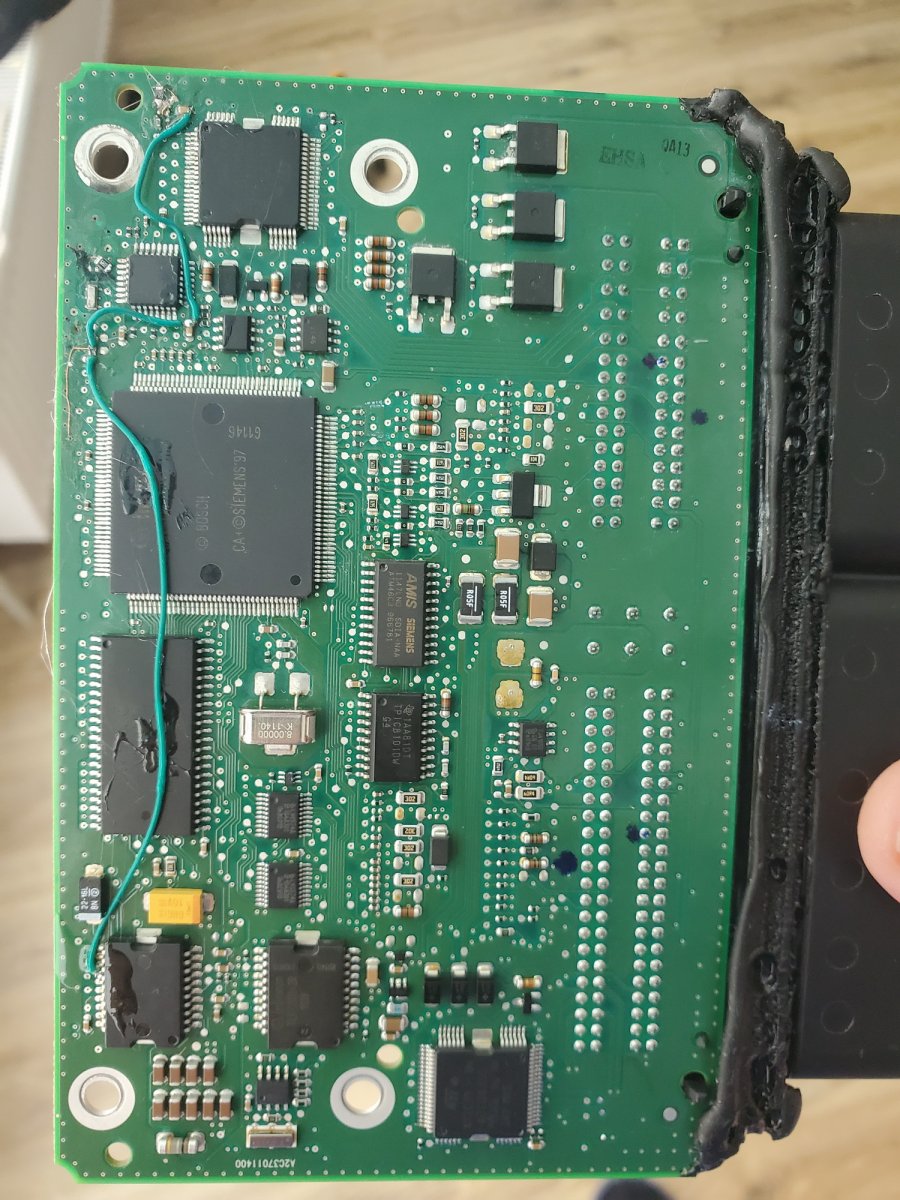

arturSS Опубликовано 18 июня, 2022 Автор Опубликовано 18 июня, 2022 сделал блок. Огромное Вам списибо за наводку по atic 17/ воткнул иголочки в гнилые пистоны пустые и на шел куда вызванивается на ней вывод. продублировал все проводом. подключили машина не заводилась . опять писала переобучить педаль сцепления. перпеобучили . на этот раз успешно прошло. завели -как часики все работает ошибок никаких нет. Огромнейшее Вам спасибо . Удачи Вам!!! 1
jeanserviceprinter2013@gma Опубликовано 6 октября, 2023 Опубликовано 6 октября, 2023 https://www.mediafire.com/view/o0u9tnw5ukfm0pa/IMG_20230905_073120_941%40.jpg/file saludos mi gente algun compañero con el valor de esta resitencias por favor la imagen esta en link
