Xprog-M и 05B6 (0F82B)

[sotmel]

внутрисхемно не всегда получается прочитатьту эту микруху, даже поднимая ноги питания нет гарантий что получится.

правильне так:

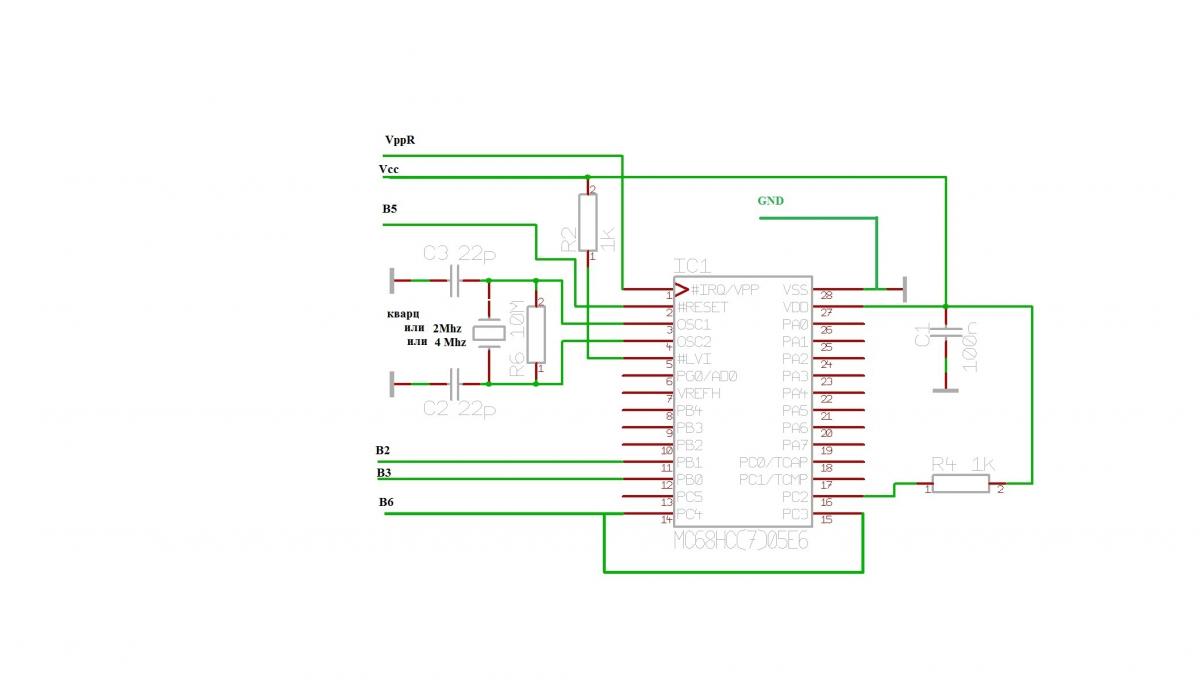

микруха на макетке, небольшая обвязка по схеме из аттача...

2 конденсатора и резистор в обвязке кварца можно проигнорировать, припаяв кварц непосредственно к ножкам микросхемы скрученными проводками длиной 1-1.5 см и на корпус кварца припаяв дополнительную землю, флюс отмывать обязательно...

[464716]

Блин, перепробовал все вышеописанное, ну ни как, в чем еще может быть проблема?

[464716]

Урра, прочитал, сегодня от нечего делать достал и прочитал:) яитал по схеме в хелпе, по нему и собрал после колодку, только не всегда нормально читает, иногда вкрификация не проходит:)



P.S. Вешал кварц на 4мгц и в программе выставлял тоже 4 мгц. Без всяких вышеописанных конденсаторов и резюков!

[Роман Ботан]

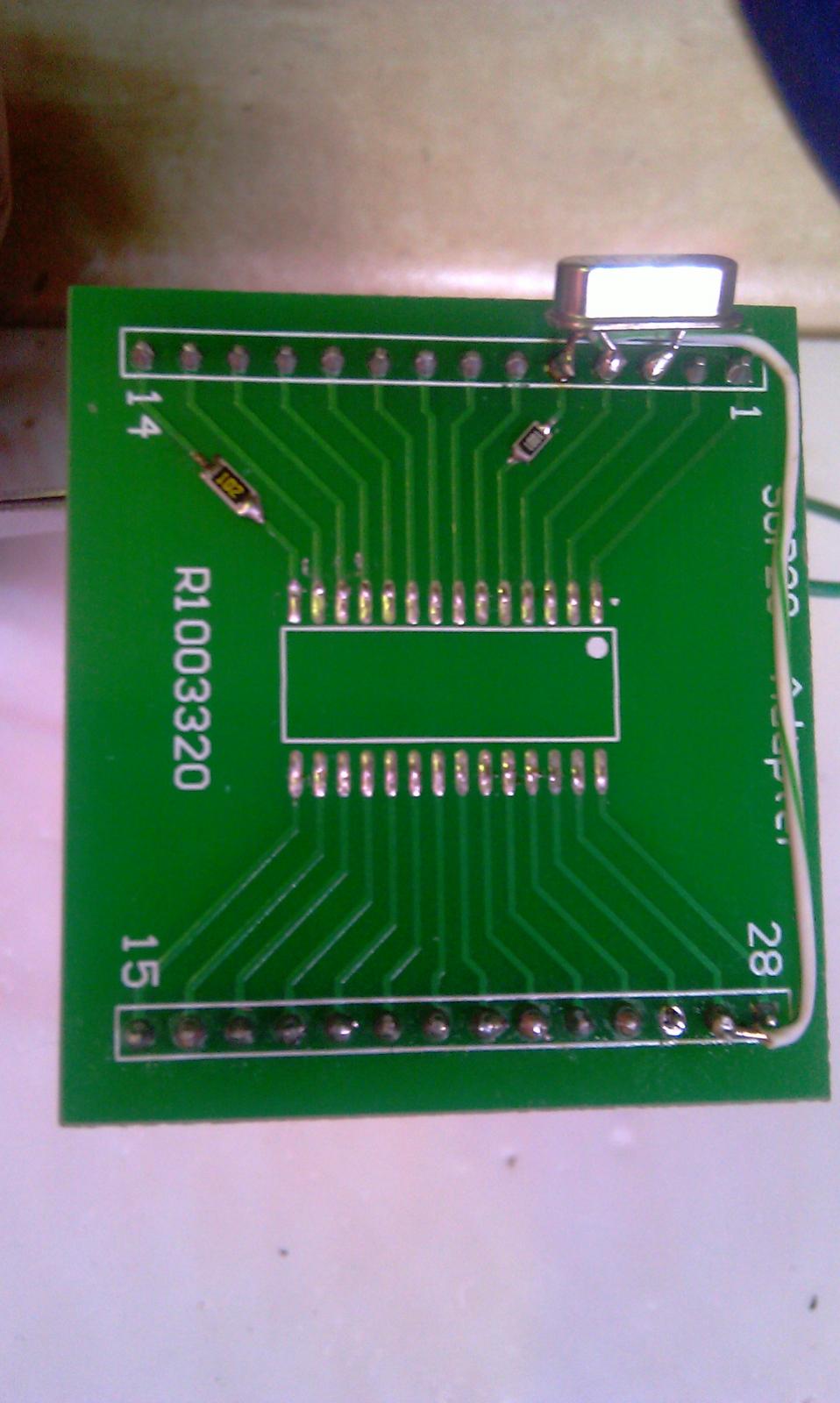

примерно так...

Вполне рабочая схема. Чински Хпрог прочитал даже без внешнего питания.

[askender]

Долго мучался в итоге прочитал эту моторолу 0f82b, кварй 4МГ и в настройках 4000000Г.

0g72g прочитал кварцом 8МГ и настройко 8000000Г.

Бывает что сам камень не рабочий и у меня сначало так было!

[ALEKS0255]

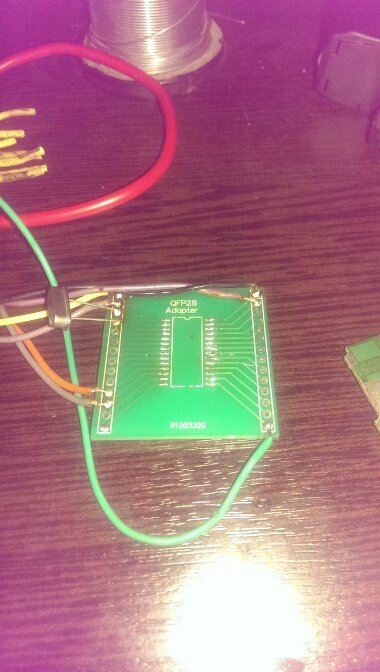

Сегодня тоже добился чтения этого проца.но пришлось добавить обвязку кварца.резюк 10мОм между ногами кварцаи ёмкости на массу.кварц 4 мгц все выпаял из бу сигналки. А до этого танцы с бубном.подключался пять проводов.позже сфоткаю выложу.
