Доводим до ума осциллограф Disco2

[sergey100]

Лучшее решение проблемы- потратить время не на преврашение г..а в конфетку ( все равно не получится) а на заработать денег на нормальный осцил...

[колябок]

Лучшее решение проблемы- потратить время не на преврашение г..а в конфетку ( все равно не получится) а на заработать денег на нормальный осцил...

Спору нет,когда это основной вид деятельности приносящий доход. А для меня скорее развлекательно - обучающий процесс в свободное время. Для покупки нормального мотор тестера пока к сожалению не созрел. Как говориться тренируюсь... " на кошках".

[Эдикс]

Шить блоки через него не будет,там другая лицензия нужна, она идёт с скан мастер кан

[gonta]

Это понятно, изучено. Интересуют авторские, так сказать эксклюзивные разработки из подручных средств.

А что там эксклюзивного можно изобрести?Не понял вопроса.

Нам нужно снять сигналы-мы снимаем, хоть датчиками заводскими, хоть например теми что дядька Сэм предложил.

Поработаешь-поймешь что двух каналов мало.

[shpakov-aleksandr]

Снова здраствуйте друзья.

Хочу вам рассказать и так сказать развеять миф о зависающем Disco2 осциллографе!



1. разбираем, смотрим.

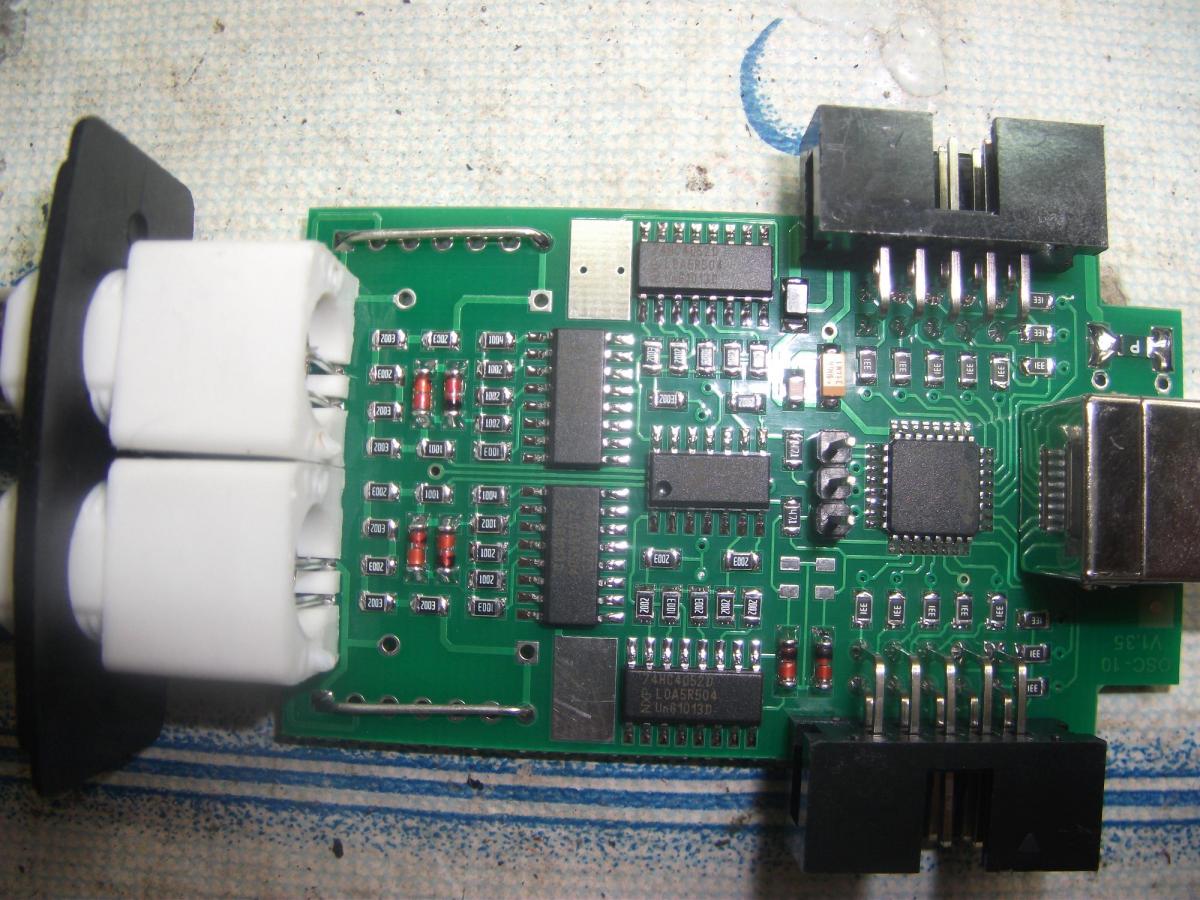

фото 950и952 это наш подопытный!



первое от чего надо избавляться в таком устройстве это помехи и шумы!

Нам понадобится: 1.Паяльник , 2.припой,канифоль, 3.тряпочная изолента(хорошего качества), 4.жесть из банки от кофе. Фото 948,949.



1.Оклеиваем тыловую часть платы изолентой защищаемся от КЗ фото 953.

2. Подготовив и вырезав кусок жести по размеру припаеваем ее к плате, Паяем в местах крепления на массу разьема щупов и USB! Фото 954

3. Вырезав изоленту по размеру оклеиваем ей процессор и АЦП на лицевой стороне платы.

4. Вырезаем, огибаем и припаеваем лицевую часть экрана по бокам к ранее припаянной пластине снизу платы, тем самым получаем крепкий экранированный корпус осциллографа!

Товарищи не забываем о том что его потом в пластиковый крпус упаковывать! Все части экрана подгоняем исходя из размеров корпуса!

У меня получилост так

Сразу скажу,перекалибруйте в программе прибор, и будет вам счастье!

Шумов стало настолько мало и осцилки стали красивее!

Вот она мать Россия, всё приходится доделывать самому)))



Ребята последнее фото экрана, замеры производились после калибровки и с замкнутыми входами осцилла! Так сказать собственные помехи, И они стали заметно меньше!

Всем добрый вечер, подскажите какие детали не допаяли на диско 2, экономят уже как китайцы, решил доработать в экран разобрав корпус увидел стоят перемычки, если не сложно, кто пользуется таким же , посмотрите номинал конденсаторов и что там еще стоит, или же без них можно?

[dzoha17]

подскажите кто пользует данный девайс.как записать осцилограмму и посмотреть ее потом? сохраняет в какомто формате непонятном

[колябок]

Читайте оф. сайт там все есть. http://motor-master.ru/content/9-disco/3-snyatie-ostsillogrammy

[dzoha17]

Читайте оф. сайт там все есть. http://motor-master....-ostsillogrammy

спасибо почитаю

[ceregarak]

Всем привет... Также нету конденсаторов.... Можна узнать номинал... И на что они влияють?

[колябок]

Всем привет... Также нету конденсаторов.... Можна узнать номинал... И на что они влияють?

Цитата с оф. сайта - "в устройствах, выпускаемых  с 1 января 2015 г. из функциональности прибора аппаратно исключено программное управление: открытый/закрытый вход. Для использования закрытого входа необходимо применять внешний переходник (разделительный конденсатор)."

[Газиз82]

Диско 2 - это осциллограф, он используется для снятия сигналов! А для "прошивки" ЭБУ используется другое оборудование! В данном случае от "Мотор Мастера" Скан мастер Кан

[Андрей Бездомный]

Ставил экран на диско 2 , стал работать лучше но гад такой может зависнуть и ты хоть тресни надо перезагружать , а виснет он от того что проводишь недалеко от ВВ проводов , уже проверил и не раз.

Осцик остает желать лучшего

[Широков]

поздно чего то желать, он снят с производства.
