Тайга Атака 2 Снегоход, панель koso-405


Recommended Posts

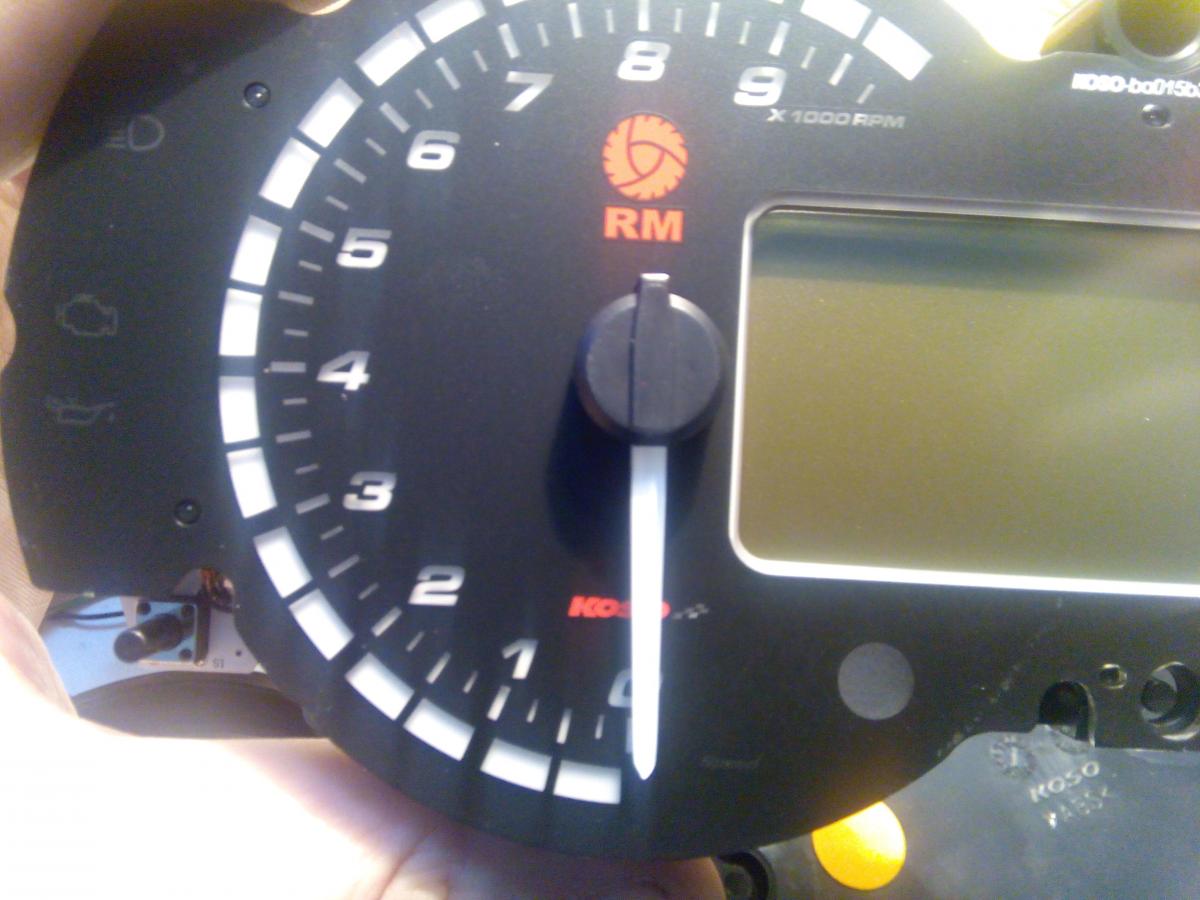

Имеется панель koso-405-0A от нашего снегохода. Внутри eeprom 24c16. Собственно нужна распиновка панели по питанию для подключения на столе, с целью проверки работоспособности, т.к. пришлось выпаивать дисплей (процесс очень трудоемкий) для доступа к микрухе. Самого снегохода поблизости нет.




Link to comment
Share on other sites

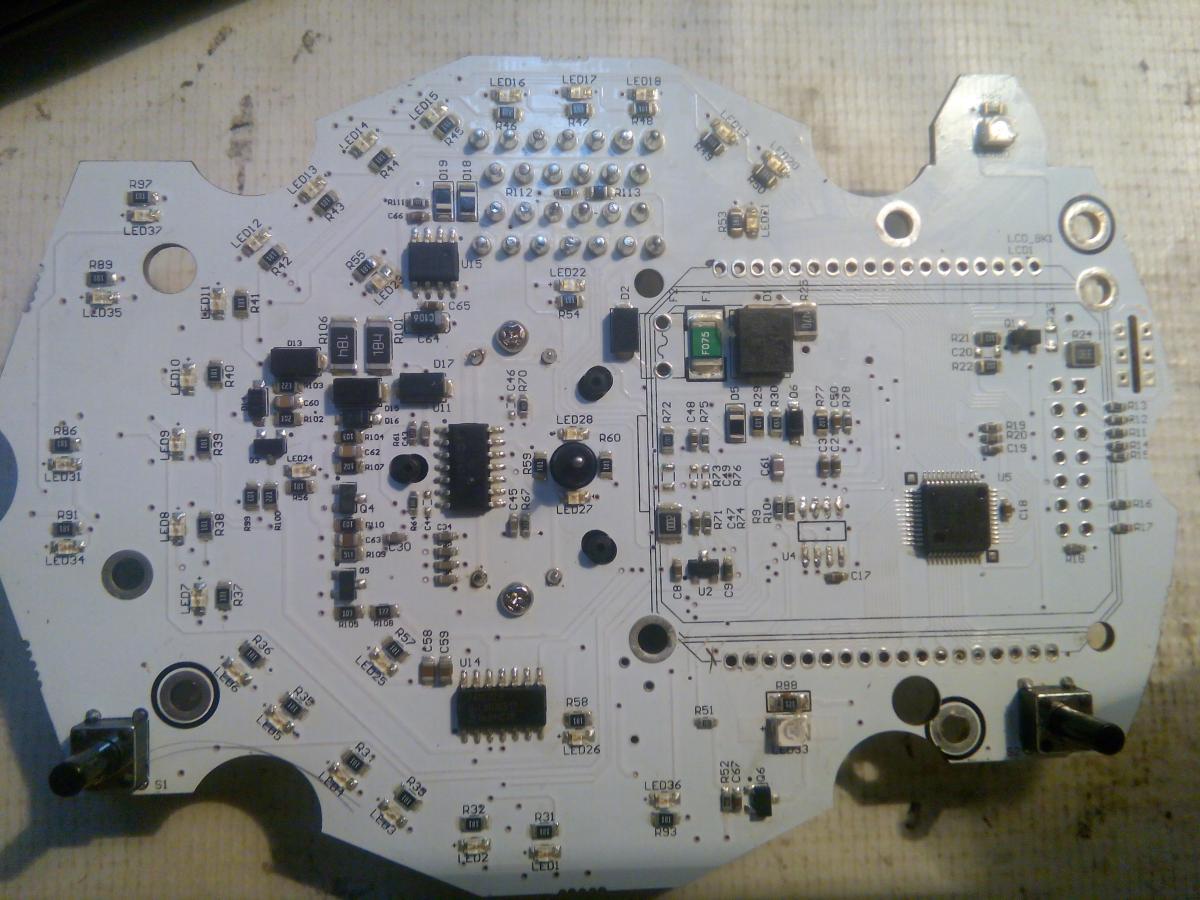

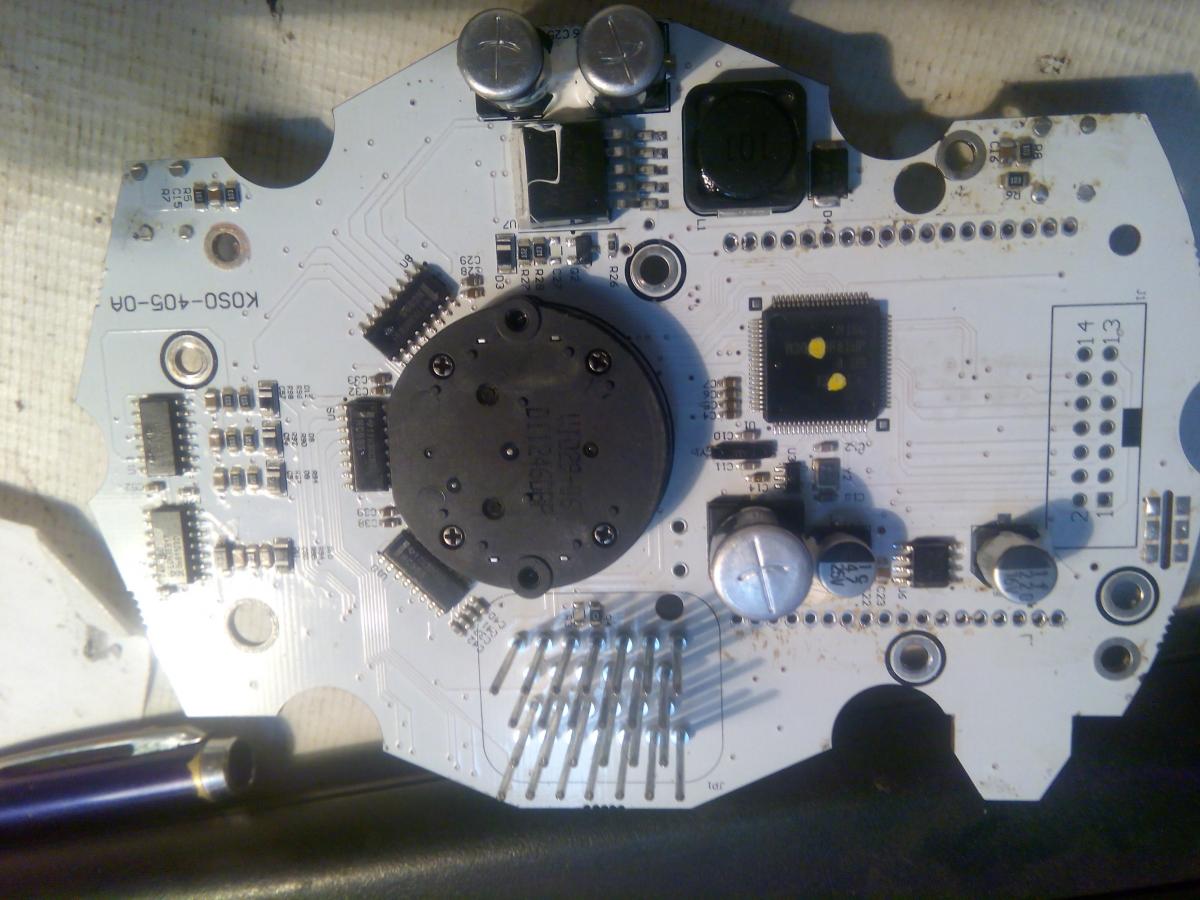

Со стороны обратной дисплею стоит стабилизатор, ищи даташит на него и подавай питалово, ну и от кондеров на той же стороне, вызванивай + на разъем


Ну и еепром переноси на другую сторону платы, т.к. без дисплея все равно не проверишь

Link to comment
Share on other sites

Нашел + и - по даташиту к стабилизатору. Подключаю - панель проходит какие-то тесты: загорается все табло, мигают все светодиоды, появляется на мгновение текущий пробег и потом все гаснет и остаются только цифровые часы на табло. Я так понимаю нужно еще найти один плюс, которые подается после зажигания? Как его можно вычислить?

Link to comment
Share on other sites

Я обычно через резистор методом тыка нахожу.

Link to comment
Share on other sites

Для начала, хотелось бы понять, что вообще с щитком делается, а то не понятно чем помогать

Link to comment
Share on other sites

Обычно второй плюс тоже  на диод  приходит...

Link to comment
Share on other sites

Щиток разбирался для корректировки пробега. Нужна была распиновка для подключения на столе с целью проверки правильности пересчета. Теперь распиновка у меня есть (чуть позже выложу фото), но с пересчетом пока проблема. Кто сможет помочь пересчитать пробег? Естественно не бесплатно.

Link to comment
Share on other sites

Щиток разбирался для корректировки пробега. Нужна была распиновка для подключения на столе с целью проверки правильности пересчета.



С этого и надо начинать, а не для проверки работоспособности...

КС хитрая, еще и часики имеются.

Link to comment
Share on other sites

Мне про хитрую кс так и сказали и больше ничем помочь не смогли... Пересчитать вообще реально? И что если часики не трогать?

Link to comment
Share on other sites

Дамп хоть бы глянуть...смотря сколько их (часов)

Edited by 6508560170
Link to comment
Share on other sites

Вот дамп. Пробег 3503, часы пока не скажу-панель временно отдал.

Тайга_koso_405_2416_3503.bin

Link to comment
Share on other sites

Вот дамп. Пробег 3503, часы пока не скажу-панель временно отдал.

 Странно...

Но этот дамп у меня уже был 9 числа.

За это время уже можно было сбросить трипы и сделать подмотку.

Link to comment
Share on other sites

Ничего странного. Если бы мне 9 числа сказали, что нужно заморачиваться с подмоткой, то таверное дело бы, как минимум, сдвинулось с места. :rolleyes:

Link to comment
Share on other sites

  • 1 year later...
  • 5 years later...
19.07.2017 в 08:13, tolings сказал:

Спасибо добрый человек за схему! есть вопрос: если я кину в него Ваш дамп с нулевым пробегом? КС непострадает? мне пробег нужен 0 и желательно бы часики тоже 0. пробег в дампе 1178 часы не посмотрел



1108_24с16.bin

Link to comment
Share on other sites

KOSO имеет много разновидностей структур дампа.

И даже контрольки имеют разновидности.

Я даже не имею ввиду еепромы 24С02 и 24С16.

Link to comment
Share on other sites
