Проблема в следующем Принесли на ремонт блок EMS3120 водятел подключил АКБ перепутав полярность Проверив все элементы внешне ничего не увидел Решил подключить его на столе что бы проверить все напряжения на микрухах но не знаю расспиновки этого блока Кто имеет инфу по нему скинте распиновку по питающим контактам Шарил по инету пока ни чего не нашел Буду очень благодарен за любую информацию



#2 autoleha-sto

autoleha-sto

    Профи

  • Master
  • 413 сообщений
  • Пол:Мужчина
  • Город:Энгельс
  • Интересы:диагностика и ремонт электрооборудования авто-в основном иностранного производства.
  • Автомобиль:Toyota Corolla

Отправлено 05 Февраль 2019 - 10:08

Вот Help KESS Прикрепленный файл  3120.jpg   79,73К   0 Количество загрузок:



#3 regs40

regs40

    Мастер

  • Активные пользователи
  • 127 сообщений
  • Пол:Мужчина
  • Город:Калуга
  • Интересы:Электроника авто.

Отправлено 05 Февраль 2019 - 10:43

Это не 3120. Хотелось бы увидеть

наклейку и фото платы.


Сообщение отредактировал regs40: 05 Февраль 2019 - 10:46

С уважением
Email:regs40@yandex.ru

#4 Tumaster

Tumaster

    Профи

  • Master
  • 1 389 сообщений
  • Пол:Мужчина
  • Город:Екатеринбург
  • Интересы:Автомобили радио-техника и рыбалка т-+79045416370
  • Автомобиль:ваз2123

Отправлено 05 Февраль 2019 - 10:55

Это не 3120. Хотелось бы увидеть

наклейку и фото платы.

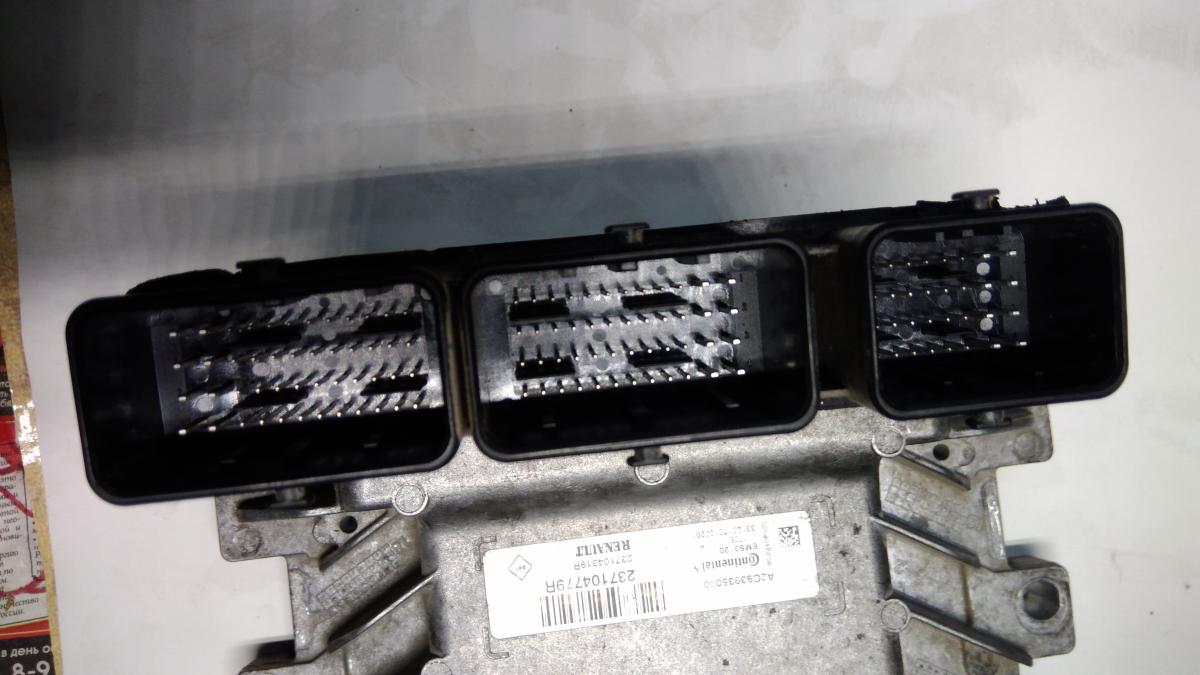

Прикрепленные файлы


Сообщение отредактировал Tumaster: 05 Февраль 2019 - 10:56


#5 autoleha-sto

autoleha-sto

    Профи

  • Master
  • 413 сообщений
  • Пол:Мужчина
  • Город:Энгельс
  • Интересы:диагностика и ремонт электрооборудования авто-в основном иностранного производства.
  • Автомобиль:Toyota Corolla

Отправлено 05 Февраль 2019 - 10:56

Вот Help KESS attachicon.gif312

Извиняюсь не рассмотрел  не то фото отправил правильное вотПрикрепленный файл  3120.jpg   87,68К   0 Количество загрузок:



#6 Tumaster

Tumaster

    Профи

  • Master
  • 1 389 сообщений
  • Пол:Мужчина
  • Город:Екатеринбург
  • Интересы:Автомобили радио-техника и рыбалка т-+79045416370
  • Автомобиль:ваз2123

Отправлено 05 Февраль 2019 - 11:00



Это не 3120. Хотелось бы увидеть

наклейку и фото платы.



Фото самой платы весит много и потому не грузится


Фото самой платы весит много и потому не грузится

Как я понял это крайный разъем Благодарю за оперативную имфу :bux:



#7 regs40

regs40

    Мастер

  • Активные пользователи
  • 127 сообщений
  • Пол:Мужчина
  • Город:Калуга
  • Интересы:Электроника авто.

Отправлено 06 Февраль 2019 - 18:11

 В личку гляньте...


С уважением
Email:regs40@yandex.ru

#8 Tumaster

Tumaster

    Профи

  • Master
  • 1 389 сообщений
  • Пол:Мужчина
  • Город:Екатеринбург
  • Интересы:Автомобили радио-техника и рыбалка т-+79045416370
  • Автомобиль:ваз2123

Отправлено 07 Февраль 2019 - 05:29

Всем  спасибо нашел неисправность Накрылась микруха ATIC 91C5 отвечающая за управлением стабилизаторов питания на полевиках BUK7635 Клиенту дал задание найти эту микруху самому выписывать и связываться с АЛИ как то не охота Тему можно закрывать
