думаю если знать нужные адреса , то прокатит. А с точки зрения здравого смысла - я бы так делать не стал.

люди если у вас проблемы - пишите модель клайна и винду. плюс какой мозг и прошивка. буду думать. прога разрабатывалась с помощью клайна USB от Мастер-кит. тестировалась на Win XP и Win7

интересная инфа

скорее при сборке чет не дотянули. вот и подсос лишний где-то. как версия.

когда из 71 делал 41, то была ошибка по ДФ. исправил тем что прошелся по всей цепочки ДФ и обнаружил что один резистор криво сел и коротил. по поводу олта - пока поделиться нечем. когда пропаял sram блок опять перестал работать. ищу косяки. во всяком случае теперь есть уверенность что блок рано или поздно заработает

Блин , я всю эту тему читал раз 20 от корки до корки. начиная с первого дня. каждый раз когда думал о инженернике - перечитывал. и вот я решился. я три недели собираю, чуть ли не каждый день. дней пять я собирал весь день - 12 часов. и ноль. сегодня при помощи ребят из этой темы я сделал почти прорыв в своих мучения, за что я очень иб благодарен. а если бы мне никто не помогал, я бы еще недели три думал . за последнии три страницы тут куча инфы по поводу ошибок при сборке и куча рекомендаций по отладке. Какая еще полезная инфа нужна ?

vano11, мож тебе сразу учебное пособие с картинками по изготавлению инженерника выложить ?

J5CON не нашел. счас плата сушиться после помывки. счас буду звонить

залил прошивку из дистрибьютива. свитч то рам повторился. При этом машина глохнет. andreyzlat, 7474 счас проверю... А почему думаешь что она ? любопытно просто.

на счет lin не знал. спасибо. пропишу. номер порта 1, как и олт. ножки прозвонил. кондер допаял счас в олт пропишу все что нужно и пойду пробовать P.S. прога OLTcheck не работает :(

может быть такое из-за того что в olte нет карты на n35 ?

прошивка j5ls_n35 в параметрах стоит галка - Инженерный блок

у меня прям боевые действия , отваевываю потихоньку победу. осталась последняя битва - СвитчтоРам :)

нее ... не большой конденсатор, а маленький. он просто мне кажется дублируется на соседней микрухе таким же конденсатором..

кстате один конденсатор не стал ставить. пытался понять зачем он там нужен, так и не понял. в общем убрал. не знаю правильно или нет. Конденсатор который рядом с SRAM

Люди !!! помойму свершилось чудо, блок записывается и выходит на диагностику. сейчас пойду тестировать на машине! В чем был косяк не знаю : как я и сказал ранее пошел и отпаял все конденсаторы и перемычки. полил все флюсом и стал водить паяльником по дорожкам :))) плюс немного флешку, плюс немного микрухи. потом пошел и помыл жидкостью для снятия лака , затем фери. потом дал просохнуть. даже прозванивать не стал. поставил и все получилось. Главное чтобы и на машине заработал!!!!

сталинград это когда поршень ломается, а шатун блок пробивает. на счет прошивки. я бы советовал обкатать положенное количество км. все равно крутить нельзя, поэтому пофиг. а параллельно заодно изучишь тему прошивок.

паял там где отверстие переходное. ... я что облажался в этом месте ? .... канифоли много залил. плату помыл. счас сушится. ....... Раз уж тема посвещена инженерникам, может кто-нибудь из электронщиков сможет мне объяснить принцип схемы. т.е. я так понимаю задача инженерника в том чтобы добавить флешку Sram паралельно основной флешки. С мозга идут три контакта, насколько я понимаю Запись, чтение и еще что-то. Какую роль они играют и какую роль играют три микросхемы на плате. Конденсаторы я так понимаю это фильтры. Типа от помех. Просто я тут пока лудил и паял задумался. если блок не записывается значит дело не в Sram. как тут говорилось если в нем, то проблемы будут при подключению к софту т.е. можно сузить место поиска бага. плюс я не знаю конечно но думаю три микрухи выполняют разные функции и возможно при записи одна микруха вообще не задействована. т.е. можно еще сузить место возможного косяка. Пытался сам разобраться зачем на блоке разрезана дорожка и в каком месте она возвращается на флешку.. но так и не понял. все как то в кучи работает.

так как клеем залил, то там ничего не видно. MrHAOS, прозвонил, вроде все хорошо. счас думаю один хрен что-то надо делать... думаю пролужу еще раз дорожки + замени конденсаторы и резистор.. Если вы заметили элементы 0805, хочу поставить нормальные 1206. Мож действительно в тех местах какие то невидимые соприкосновения....

дык выложил же фотки

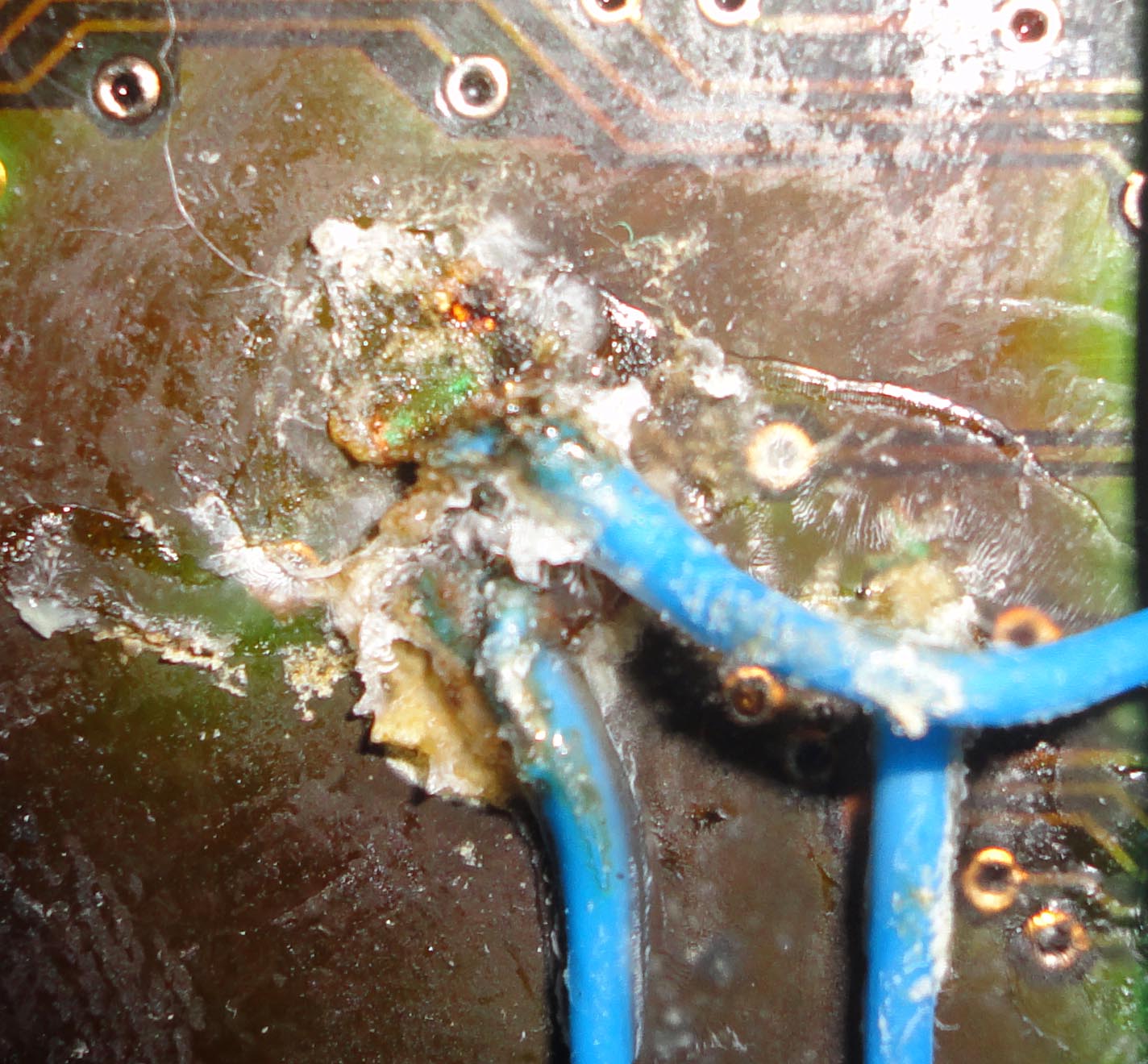

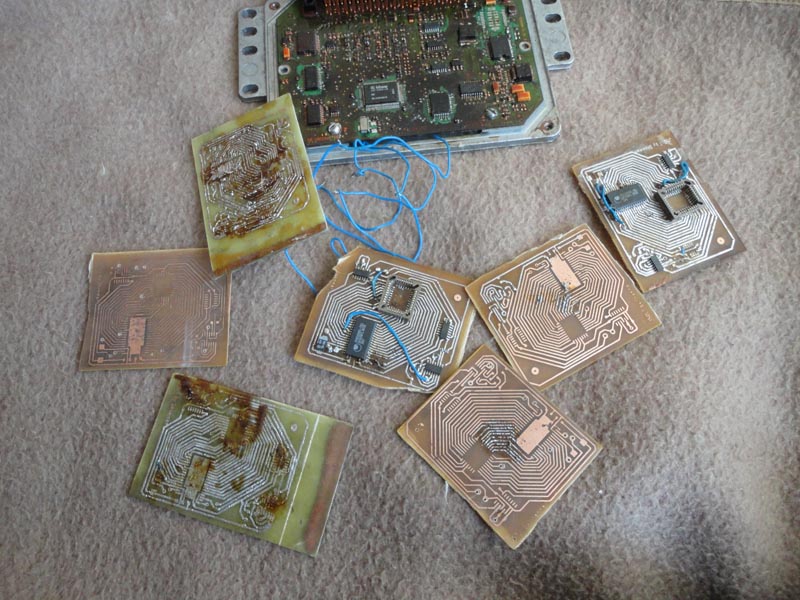

фотки оригинального размера находятся тут http://www.atomic-dm.ru/dif/plata.rar 64Мб , но скачиваться должна достаточно быстро, так как на моем хостинге. ....... заранее отвечаю на шокирующие вопросы после просмотра фоток: 1. плату пооткусывал, потому что казалось что панелька не садиться из-за того что упирается кварц и лямда-транзистор. 2. все контакты на проц , паял с обратной стороны. запаял, проверил контакт и залил клеем чтоб точно не отвалились. Контакты звоняться нормально 3. проводочки от проца до платы на скрутках, чтобы быстрее было снимать и ставить плату инженерника. 4. два связующих провода провода , которые рядом с SRAM находятся с обратной стороны. после того как дорожка отвалилась, решил что удобнее будет там пустить. 5. Прозвон был везде - косяков не обнаружено. комплексный рисунок всех плат(видно что до пайки элементов дошли только четыре платы.). Это только те, которые сохранились. Самые неполучившиеся, непротравленные я сразу выкидывал.

должна со всеми, которые под Евро-2 нормы Россия-83 не предусмотрены. А что прога бесится это точно косяк проги? Остальные диагностические программы работают ?

нет, не получилось. :( пришлось частично разобрать старую плату и починить слабые места. но все равно ничего не работает. задолбался уже. проверил еще раз сам мозг, в обычном состоянии шьется. все ножки прозвонил от панельки до sram. прозвонил все контакты на микрухи. Единственное что не совсем понял... если плату не одевать на мозг и включить мозг, по проводным контактам подается некое напряжение.... и я заметил что на минусовых дорожка тоже появляется напряжение. отсюда вопрос - так и должно быть или так быть недолжно и где-то что-то пробито ?

похвастаюсь немного

IHOO, чет твоя софтина логи мои не открывает :)
