Allpro адаптор - аналог ELM 327, кто собирал?

Recommended Posts

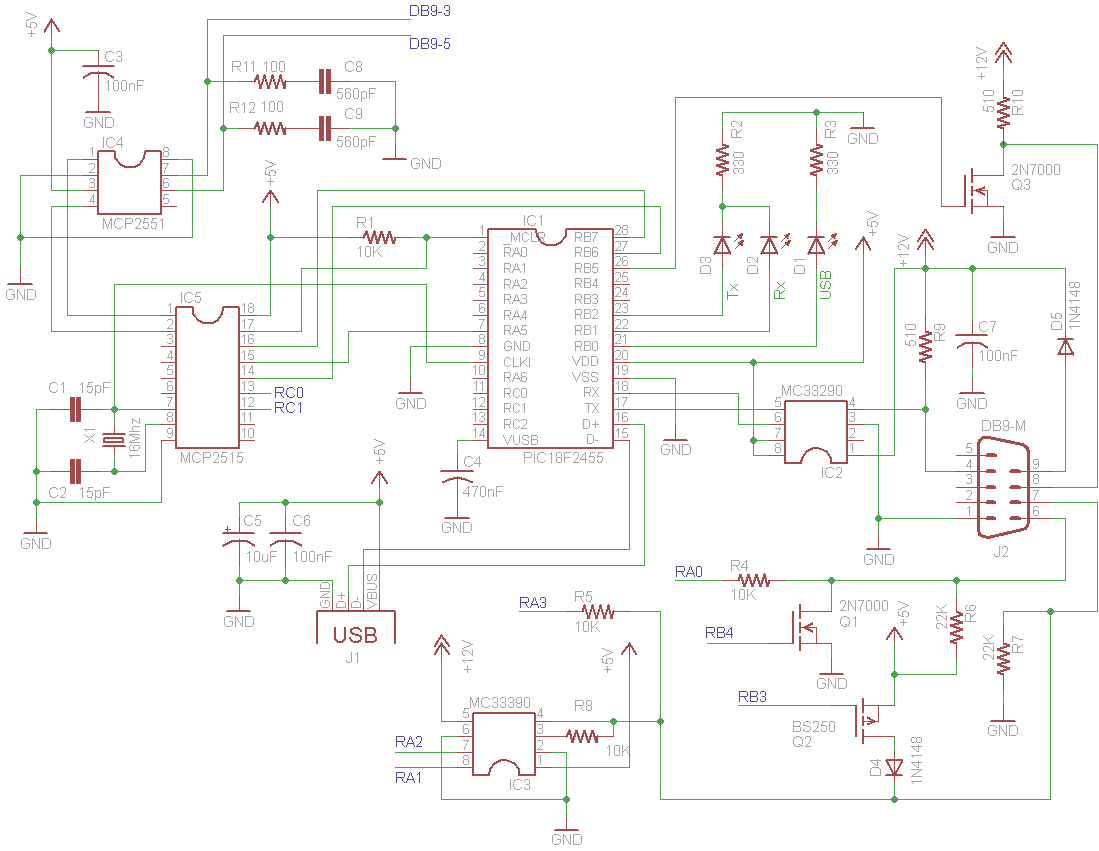

Собирал по схеме http://www.obddiag.net/rus/obdadapter.html

Схема собрана полностью за исключение MC33390

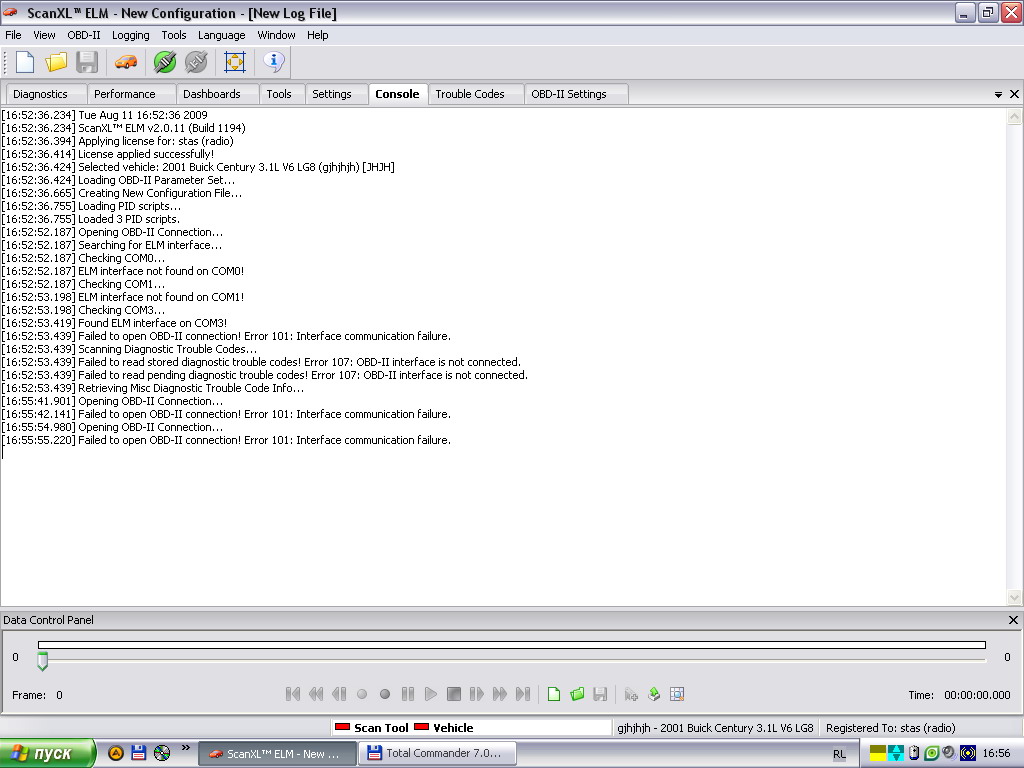

Выдает вот такую ошибку


Share this post


Link to post
Share on other sites


P/s/ пробовал только вот этой прогой scanxl-elm-setup

Share this post


Link to post
Share on other sites


У меня стабильно заработал с ScanmasterELM 1.7. А при подключении винда юсб устройство обнаруживает?

Share this post


Link to post
Share on other sites


как по мне все же лучше собирать на ком-порт (хартварный RS232), ИМХО стабилнее будет, а то с виртуальными портами за частую танцы с бубном бывают

Share this post


Link to post
Share on other sites


А что винда "говорит" когда конектишь адаптер ??? (еще до запуска всяких диаг/прог....)

Share this post


Link to post
Share on other sites


Конечно же находит новое устройство и ставится соответствующй драйвер, в системе появляется COM порт. пока забил на данную проблему, жду микруху, думаю без нее не будет работать.

Share this post


Link to post
Share on other sites

как по мне все же лучше собирать на ком-порт (хартварный RS232), ИМХО стабилнее будет, а то с виртуальными портами за частую танцы с бубном бывают

в данном случае это непринципиально, потому что скорости обмена используются стандартные. соответственно и все виртуальные порты работают в совершенно стандартном режиме.

Share this post


Link to post
Share on other sites


я собирал по этой схеме и прошивке-работает со ScanMaster,а с PCMSCan-нет.

А микруха MC33390 тут не причем, определяться должен и без неё.

Share this post


Link to post
Share on other sites


Тоже собирал все работает у меня вариант схемы с sn75452 ..53

Edited by Alexx7

Share this post


Link to post
Share on other sites


Собрал универсальный адаптер,

начал проверять , получил ответ

>at@3

PWM Bus(-) wiring failed

VPW wiring is OK

ISO9141/14230 wiring is OK

CAN MCP2515 reply is OK

>

Или должно быть везде ОК ?

Share this post


Link to post
Share on other sites


А чем проверял?

Share this post


Link to post
Share on other sites



Везде должно быть ОК при подключеном 12 В

собирал по статье "rh_allpro.pdf"

проги адаптер видят .на машине пока не пробывал

Edited by bacs

Share this post


Link to post
Share on other sites


>at@3

PWM Bus(-) wiring is OK

VPW wiring is OK

ISO9141/14230 wiring is OK

CAN MCP2515 reply is OK

>

Заработало.

Проблема была в полевике плохой попался.

Share this post


Link to post
Share on other sites


Ребята есть страная проблема. После подключение к usb - тишина. Надо пощупать контакт кварца - сразу заработает. Думаю с начало незапускаеться генератор PIC'а. Не было ли такого у кого небудь?

Share this post


Link to post
Share on other sites


Ребята есть страная проблема. После подключение к usb - тишина. Надо пощупать контакт кварца - сразу заработает. Думаю с начало незапускаеться генератор PIC'а. Не было ли такого у кого небудь?

Попробуй поставить между ногами кварца резистор около 10 мегаом, можно и меньше.

Share this post


Link to post
Share on other sites


>at@3

PWM Bus(-) wiring is OK

VPW wiring is OK

ISO9141/14230 wiring is OK

CAN MCP2515 reply is OK

>

Заработало.

Проблема была в полевике плохой попался.

Тоже собрал. Как проверить ч-з hiperterminal? на команду atz адаптер отвечает. Как проверить протоколы?

Share this post


Link to post
Share on other sites


Тоже собрал. Как проверить ч-з hiperterminal? на команду atz адаптер отвечает. Как проверить протоколы?

Введи команду at@3

и в этом же окне получишь ответ по протоколам.

Share this post


Link to post
Share on other sites


Те, кто собирал, подскажите, пожалуйста, как понимать отсутствие кварца на 20.0MHz в схеме на сайте автора - это не опечатка?

В этой же схеме нет Кренки на 5В?.. И прошивка отличается от той, которая в журнале.

И, вообще, есть ли разница в прошивке для вариантов с "рассыпухой" и "родными" 33290, 33390?

А то автор, как то скромно молчит...

И если, можно, пожалуйста "поделитесь" конфигурационным словом для контроллера (если возможно, то для обоих вариантов), а то у меня с этим трудности...


Share this post


Link to post
Share on other sites


в последней версии автор выкинул один кварц, и подключился, кажется к выходу тактовой на какой-то другой микрухе. 2515 наверно, не помню уже. прошивка, соответственно, другая. адаптер я не собирал, поэтому прошивки у меня нету.

Share this post


Link to post
Share on other sites


Те, кто собирал, подскажите, пожалуйста, как понимать отсутствие кварца на 20.0MHz в схеме на сайте автора - это не опечатка?

В этой же схеме нет Кренки на 5В?.. И прошивка отличается от той, которая в журнале.

И, вообще, есть ли разница в прошивке для вариантов с "рассыпухой" и "родными" 33290, 33390?

А то автор, как то скромно молчит...

И если, можно, пожалуйста "поделитесь" конфигурационным словом для контроллера (если возможно, то для обоих вариантов), а то у меня с этим трудности...

Схема правильная. Это не опечатка

Кренка здесь не нужна- питается от ЮСБ

Разницы в прошивке для вариантов с "рассыпухой" и "родными" 33290, 33390 нет

Share this post


Link to post
Share on other sites


Спасибо! Тогда ещё вопрос - на "рассыпной" схеме 25я нога контроллера (RB4) не используется, на "родной" - используется. Это тоже норма?

Share this post


Link to post
Share on other sites


Я хочу попросить уважаемых спецов собрать в одном архиве:схему ,прошивку,печатку,програмы и все что касается проверки самого

железа.

Share this post


Link to post
Share on other sites


Я хочу попросить уважаемых спецов собрать в одном архиве:схему ,прошивку,печатку,програмы и все что касается проверки самого

железа.

Всё это есть на сайте автора http://www.obddiag.net/obdadapter.html

Найти программу тоже несложно. Попробуй ScanmasterELM1.7 Есть и другие...

Share this post


Link to post
Share on other sites


Схема изменена, поэтому прошивка тоже. PIC прошивал прогой PICPgm Programmer, в ней ничего выставлять не надо. Ты внимательней прочитай сайт, там все сноски и объяснения есть. У меня была единственная проблема при программировании PIC ,это: прошивка правильно залилась только раза с 20-го. Скорей всего слишком длинные провода припаял.

Share this post


Link to post
Share on other sites
