Skoda Fabia 1.2 tsi 2010 электрогидроруль

[serges]

вообщем руль стал тугой.На связь блок не выходит.По VCDS ни по какому адресу его не нахожу или и не должен я его видеть.Там есть какой-нибудь мозг?

[masterok]

Мозг есть ,по 44 адресу .

[serges]

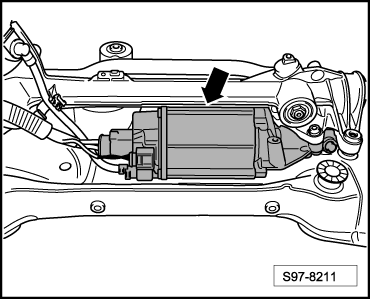

спасибо,буду доставать,как я понял он совмещен с гидросистемой,попутно выяснилось что был удар в левое переднее крыло,как раз в проблемную область....

буду благодарен за электросхему моего вопроса

Изменено 5 мая, 2014 пользователем serges

[052]

Электросхема

Электроусилитель рулевого управления.pdf

Изменено 6 мая, 2014 пользователем 052

[052]

Для фабии

Усилитель рулевого управления , (7L6).pdf

[per_s]

как только бедную шкоду не обзывали...



схема не та) и рейка не та...



отваливаются Гуры после ударов... при разборке можно обнаружить раскрошеный магнит от мотора, равномерно примагниченый ко всему))

[052]

Ну дай ту, которую надо схему, чего трындеть. 500-тый отваливается от работ кувалдой в районе подрамнка и ничего там не крошится.

[serges]

снял ,магниты целы и на месте,а в мозгах полно влаги и окисла,буду мыть и пытаться запустить пока на столе

Изменено 6 мая, 2014 пользователем serges

[serges]

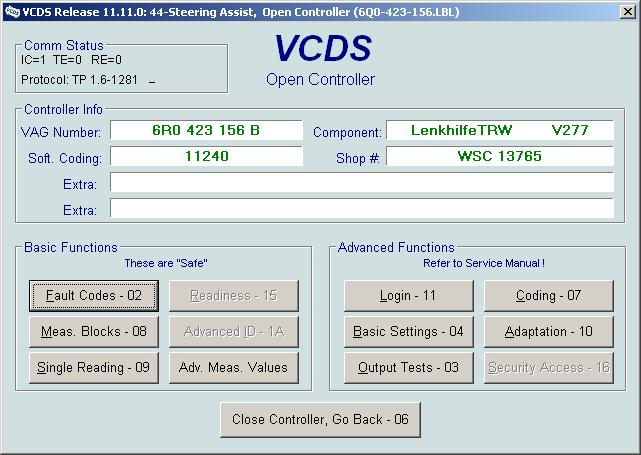

вообщем у меня блок TRW c датчиком угла поворота руля,фишка датчика усилителя руля заглушена,на столе тоже не гу-гу(правда не распаивал пока от ключей контроллер)Подробную схему контроллера бесполезно наверное искать(только дилер?)

На столе удавалось кому-нибудь распаянный подключать контроллер .CAN шина остальных блоков жива,по крайней мере ABS куда тоже заводится датчик поворота руля для ESP по CAN видится.

Изменено 6 мая, 2014 пользователем serges

[052]

Без гейта не запустишь, инициализации не будет.

[serges]

Без гейта не запустишь, инициализации не будет.

спасибо,очень жаль.

значит выход один,напрашивается замена.Распаяю на вский случай,может что вымеряю так

[serges]

Почистил,прогрел феном подозрительные места и в распаянном виде без ключей и мотора

все таки запустил я контроллер на столе,правда принудительно,по замерам не нашел запитки 5в,посмотрел что на стабилизаторе 4271-2g на 2-й ноге ни хера нет(должно +12в от 15 шины),хотя на плату питание и 15 и 30 подано.Вызываю сомнения smd транзисторы на плате,звонятся очень странно.



а может в разобранном виде и не должно там быть,а запитка идет через ключи и обмотки. Без схемы хрен ногу сломает.Не хочется лишний раз распаивать плату(хлопотно это)

Выложу может кому пригодится прошивка контроллера.

24с04.bin

[per_s]

serges почисти личку)



у меня есть разобранный блок...

давай инфу что тебе прозвонить.



схем на блоки нет у диллеров))) тоже методом тыка разбираюсь когда нужно.



О, а тебе саму схему электропроводки надо? Если у тебя фишка на датчик с завода заглушена - значит датчик угла поворота рулевого колеса стоит в рулевой колонке (в гитаре) и усилитель информацию по кан получает. (там кодировками меняется от куда ему читать этот датчик)

[serges]

Без гейта не запустишь, инициализации не будет.

теперь я понял смысл этого-это и есть запуск моей запитки схемы.В gate way висела ошибка связи с г\у руля,после сборки стер,в усилители тоже все ошибки ушли и больше не появились,но и запуска электогидроусилителя руля не произошло.Как сделать инициализацию эту самую,или и адаптация какая поможет...

Изменено 9 мая, 2014 пользователем serges
