Распиновка магнитолы LC200 86120-60J00

Recommended Posts

Привет всем!



Ищется распиновка штатной магнитолы LC200 86120-60J00






машина утопленник, поменяна проводка, навигация работает но не вкл магнитола, питание есть но не включается, видимо с шиной проблемы. Усилитель тоже с питанием.

Edited by sadix

Share this post


Link to post
Share on other sites


Наверное не с шиной, а с магнитолой. Не включается вообще, или нет звука? Год какой?

Share this post


Link to post
Share on other sites


Год 2008. Магнитола и Навигация с рестайлинга, проводка заменена с машины 2011 года, капец короче солянка досталась, навигация и магнитола с другой машины с юбилейки усилок JBL, навигация в голове а не в бардачке, заменил блок парктроников, заработали парктроники и камера, с рулем синхронизируется(показывает траекторию), на магнитолу приходят масса и питание, с нее же уходит на усилок, но голова всегда пишет что музыка ВЫКЛ, и капец, на машине доноре все работало



Да и при диагностике Течстримом показывает что все шины целы и ошибок нет...... я уже ХЗ.... в голове только одна ошибка не помню точно но сто то с MOST связано что то такое завтра могу сказать точнее

Edited by sadix

Share this post


Link to post
Share on other sites


Вот тебе в помощь мануальчик, открывать через браузер.

Edited by nemez36

Share this post


Link to post
Share on other sites


Проводка тоже с рейсталлинга?

Share this post


Link to post
Share on other sites


Артур спасибо! Да проводка тоже с рестайлинга походу с юбилейки. Мануал найти не мог нашел только на 2008г но там голова другая и музыка, плюс навигация в бардачке, а у этого все в голове. Магнитолу разбирал на плате мало информации. На дорестайле срединения идут LAN шиной по два провода а тут чего то не выходит 2..... один!



Мануал качну и смотреть буду.

Edited by sadix

Share this post


Link to post
Share on other sites


Мануальчик не тот((( Это на дорестайл где навигация в бардачке, а тут все в голове.... Вопрос открыт(



Интересует только мультимедиа схемы, голова-радио-усилитель, все походу с юбилейки JBL

Edited by sadix

Share this post


Link to post
Share on other sites


Вроде оно.

audio system from 2009.pdf

Share this post


Link to post
Share on other sites


оно оно))))) Спасибо завтра поковыряюсь)))

Edited by sadix

Share this post


Link to post
Share on other sites


Проблему то решили?

Share this post


Link to post
Share on other sites


Да тут всё в башке.

Со встроенным HDD отличаются.

Так что может фокус не прокатить.

Share this post


Link to post
Share on other sites


да проблема была в соединении, AVC шина соединяется мостом по кругу, цепь должна замкнуться, так как ТВ модуля не было, то пришлось вручную замыкать, все сразу заработало, и ошиька MOST communication ушла, самодиагностика в голове показывает все ОК) но пришлось и модуль парктроников поменять с юбилейки, а то камера и парктроники не работали.

Edited by sadix

Share this post


Link to post
Share on other sites


Ещё не одной LC-200 не видел с TV модулем.

Обычно отдельно ставятся выносной в GVIF

Share this post


Link to post
Share on other sites


Здравствуйте. Возможно у кого то есть распиновка штатной магнитолы LC200 86120-60J00.

модель магнитолы Peoneer DZV-MG9197zt.

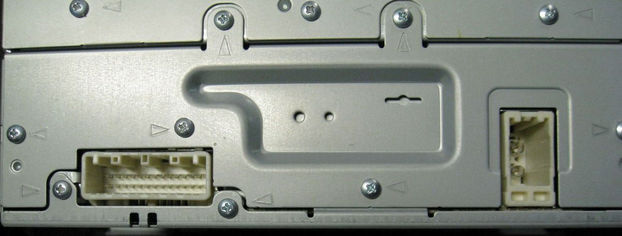

прикрепляю изображения магнитолы

Буду признателен за помощь.





Share this post


Link to post
Share on other sites


Вчера была решена проблема с парктрониками , камерой заднего вида и DZV-MG9197ZT  на LC200 2010 года !
У кого что то одно из трёх не работает , проверьте сразу соединения слева внизу с водительской стороны ! Из за окислений там - много чего перестаёт работать !
