Сканматик 2 - ремонт


  • Авторизуйтесь для ответа в теме
Сообщений в теме: 37

#1 krox



    Профи

  • Master
  • 610 сообщений
  • Пол:Мужчина
  • Город:UA
  • Интересы:Электроника, автомобили, активный отдых... :)
  • Автомобиль:Nissan Leaf


Отправлено 18 Май 2015 - 13:39

Перестал работать Сканматик 2, причем всегда подключался по блютуз! Через ЮСБ - то же не работает! Может у кого было подобное?


Ремонт и обслуживание электромобилей Nissan Leaf.

#2 krox



    Профи

  • Master
  • 610 сообщений
  • Пол:Мужчина
  • Город:UA
  • Интересы:Электроника, автомобили, активный отдых... :)
  • Автомобиль:Nissan Leaf


Отправлено 18 Май 2015 - 15:08

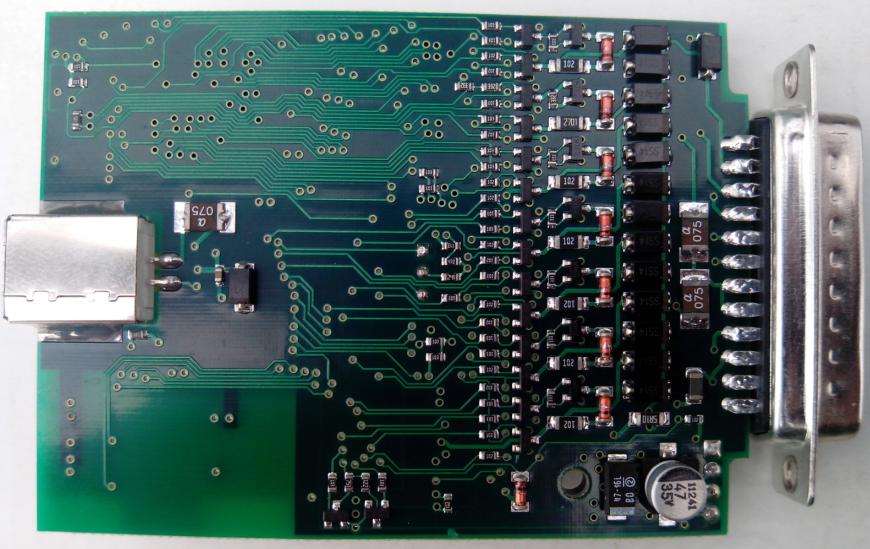

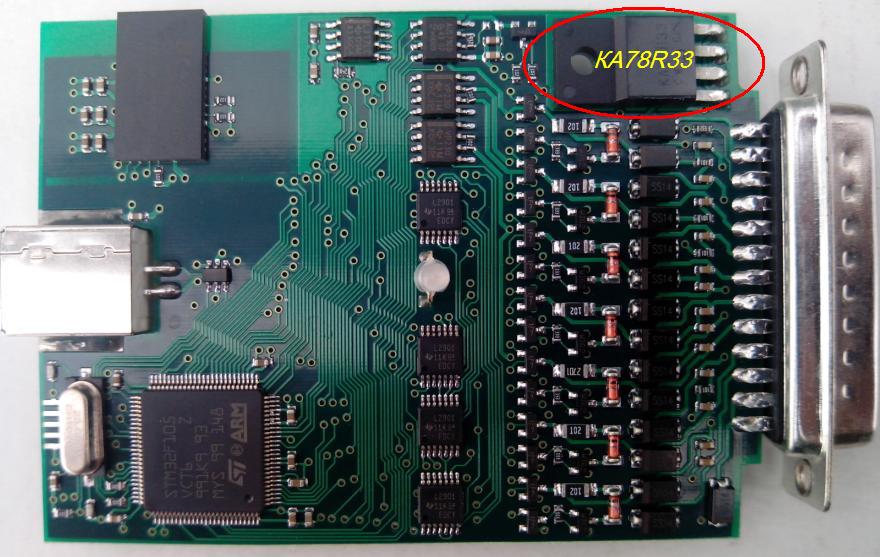

Вскрыл, подключил питание - нет выхода со стабилизатора KA78R33, думаю в нем причина. Вышел из строя из-за перегрева (не был прикручен к плате).

Прикрепленные файлы

  • Прикрепленный файл  SM2 (1).JPG   94,64К   45 Количество загрузок:
  • Прикрепленный файл  SM2 (2).JPG   87,53К   36 Количество загрузок:

Ремонт и обслуживание электромобилей Nissan Leaf.

#3 Mihali4



    Профи

  • Master
  • 236 сообщений
  • Пол:Мужчина
  • Город:Orel
  • Интересы:Электроника


Отправлено 18 Май 2015 - 15:24

Типичная проблема. Сразу после покупки надо ставить на радиатор.



#4 krox



    Профи

  • Master
  • 610 сообщений
  • Пол:Мужчина
  • Город:UA
  • Интересы:Электроника, автомобили, активный отдых... :)
  • Автомобиль:Nissan Leaf


Отправлено 19 Май 2015 - 14:05

Дело не в стабилизаторе, заменил его, между 2-й и 3-й ножками - короткое! Согласно даташиту, 2-я ножка выход 3,3 в, а 3-я - масса. А вот, куда копать дальше - не совсем ясно. :noflood:


Ремонт и обслуживание электромобилей Nissan Leaf.

#5 ranet



    Мастер

  • Активные пользователи
  • 168 сообщений
  • Пол:Мужчина
  • Город:Жирновск Волгогр.обл.РОССИЯ.
  • Интересы:Все кончается со временем.Остается работа.Работа автомобили.


Отправлено 19 Май 2015 - 15:38

Проверяй микросхемы что выше стабилизатора.

D230 кажется. Больное место.Отпаивай и смотри паталово.



#6 krox



    Профи

  • Master
  • 610 сообщений
  • Пол:Мужчина
  • Город:UA
  • Интересы:Электроника, автомобили, активный отдых... :)
  • Автомобиль:Nissan Leaf


Отправлено 21 Май 2015 - 09:49

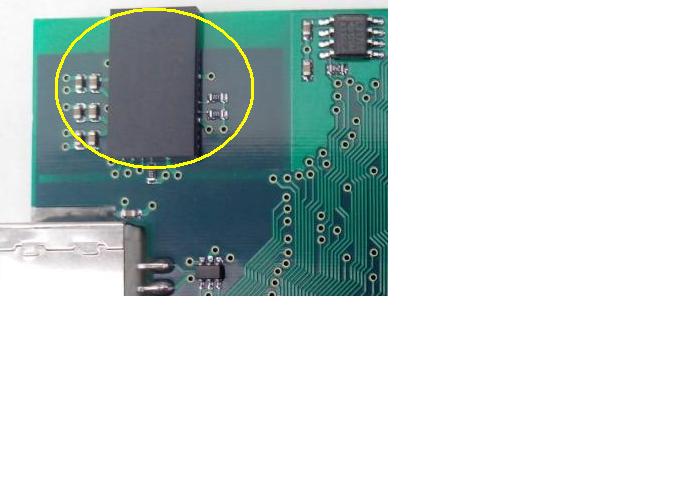

 Да, именно таким методом и делал - поочереди выпаивал микросхемы (но не все, а те у которых было замыкание по питанию 3,3 в), проверял наличие "короткого". И нашел - оказался неисправен bluetooth модуль! Его маркировка: LMX9838SB. Поискал у нас на Украине - цены космос! У китайцев - до 20$.

 Всегда работал по bluetooth, из чего сделал вывод - если у кого такое произойдет, начинайте с замера 3,3 в на выходе 2-й ножки регулятора напряжения. Если будет "короткое", как в моем случае, начните с модуля bluetooth, затем с CAN микросхем VP230, далее с компараторов L2901 ну и на конец - сам проц STM32F105. Если работаете по USB - имейте ввиду, комп должен быть заземлен! Бывают более тяжелые случаи, с выгоранием радиоэлементов и самой платы. Учтите - плата многослойная! На этом, пока все. :bux:

Прикрепленные файлы


Сообщение отредактировал krox: 21 Май 2015 - 09:50

Ремонт и обслуживание электромобилей Nissan Leaf.

#7 jeny



    Профи

  • Master
  • 202 сообщений
  • Пол:Мужчина
  • Город:кировоград
  • Интересы:нет интересов
  • Автомобиль:нет


Отправлено 22 Май 2015 - 11:38

по идее можно прикрутить любой блютуз модуль,к первому с.м вроде лампичили.у меня изначально см2 шол без блютуза тоже иногда думаю как бы приделать



#8 krox



    Профи

  • Master
  • 610 сообщений
  • Пол:Мужчина
  • Город:UA
  • Интересы:Электроника, автомобили, активный отдых... :)
  • Автомобиль:Nissan Leaf


Отправлено 23 Май 2015 - 09:52

Bluetooth  модуль (National Semiconductor)  не проблема, нашел за 16$, но вот насколько он надежный? Есть, другого производителя - Texas Instruments, этот почти в двое дороже, да и бренд посолиднее! В общем, каждый покупает по своему карману.


Ремонт и обслуживание электромобилей Nissan Leaf.

#9 ATF



    Профи

  • Master
  • 277 сообщений
  • Пол:Мужчина
  • Город:Чаган
  • Интересы:Радиотехника.
  • Автомобиль:Winstorm,RX-330,Camry 2.


Отправлено 07 Январь 2016 - 19:06

У меня проц замкнул выход стабилизатора.

На STM32F105 можно покипит чай.

Ребята можно покупать готовый проц STM32F105?


Не искавшему путь вряд ли путь и укажут — Постучись — и откроются двери к судьбе!
Если подлый лекарство нальет тебе — вылей! Если мудрый нальет тебе яду — прими!

#10 jeny



    Профи

  • Master
  • 202 сообщений
  • Пол:Мужчина
  • Город:кировоград
  • Интересы:нет интересов
  • Автомобиль:нет


Отправлено 08 Январь 2016 - 11:19

нет его нужно прошить , прошивка закрыта



#11 ATF



    Профи

  • Master
  • 277 сообщений
  • Пол:Мужчина
  • Город:Чаган
  • Интересы:Радиотехника.
  • Автомобиль:Winstorm,RX-330,Camry 2.


Отправлено 10 Январь 2016 - 05:13

нет его нужно прошить , прошивка закрыта

Проц с готовый прошивкой можно покупать?

Или ест адреса где ремонтируется?



hjw


Не искавшему путь вряд ли путь и укажут — Постучись — и откроются двери к судьбе!
Если подлый лекарство нальет тебе — вылей! Если мудрый нальет тебе яду — прими!

#12 TRAC



    Профи

  • Master
  • 295 сообщений
  • Пол:Мужчина
  • Город:Иркутск Россия
  • Интересы:Диагностика,чиптюнинг,immo и др.автоелектроника
  • Автомобиль:Пруль


Отправлено 10 Январь 2016 - 06:09

Производителю нуно отписать про этот трабл - не поленитесь плиз с теми же скринами.


Лучше плохо ехать чем хорошо идти

#13 dimabelov



    Профи

  • Master
  • 306 сообщений
  • Пол:Мужчина
  • Город:Электросталь
  • Интересы:авто ЭЛЕКТРОНИКА
  • Автомобиль:КИЯ


Отправлено 10 Январь 2016 - 07:43

у меня перед новым годом тоже накрылся сгорела полностью микра STM ! не решился сам залесть . так прозвонил по тел на офф сайте и договорился мне на почту скинули адрес и отправил в течении недели прислали его ,поменяли полностью плату ! за все 4.000 р отдал и отправил транспортной а получил наложенным пл через почту



#14 Димм



    Участник

  • Участник
  • 12 сообщений
  • Пол:Мужчина
  • Автомобиль:Газель 2.4 е-3 2008г


Отправлено 03 Апрель 2016 - 16:02

Bluetooth модуль (National Semiconductor) не проблема, нашел за 16$, но вот насколько он надежный? Есть, другого производителя - Texas Instruments, этот почти в двое дороже, да и бренд посолиднее! В общем, каждый покупает по своему карману.

Чем все закончилось? Какой поставил Bluetooth модуль?

Сообщение отредактировал Димм: 03 Апрель 2016 - 16:05


#15 @V-/-\-/\-E-K@



    Активный участник

  • Участник
  • 35 сообщений
  • Пол:Мужчина
  • Город:чайковский
  • Автомобиль:КАЛИНА


Отправлено 07 Март 2017 - 05:01

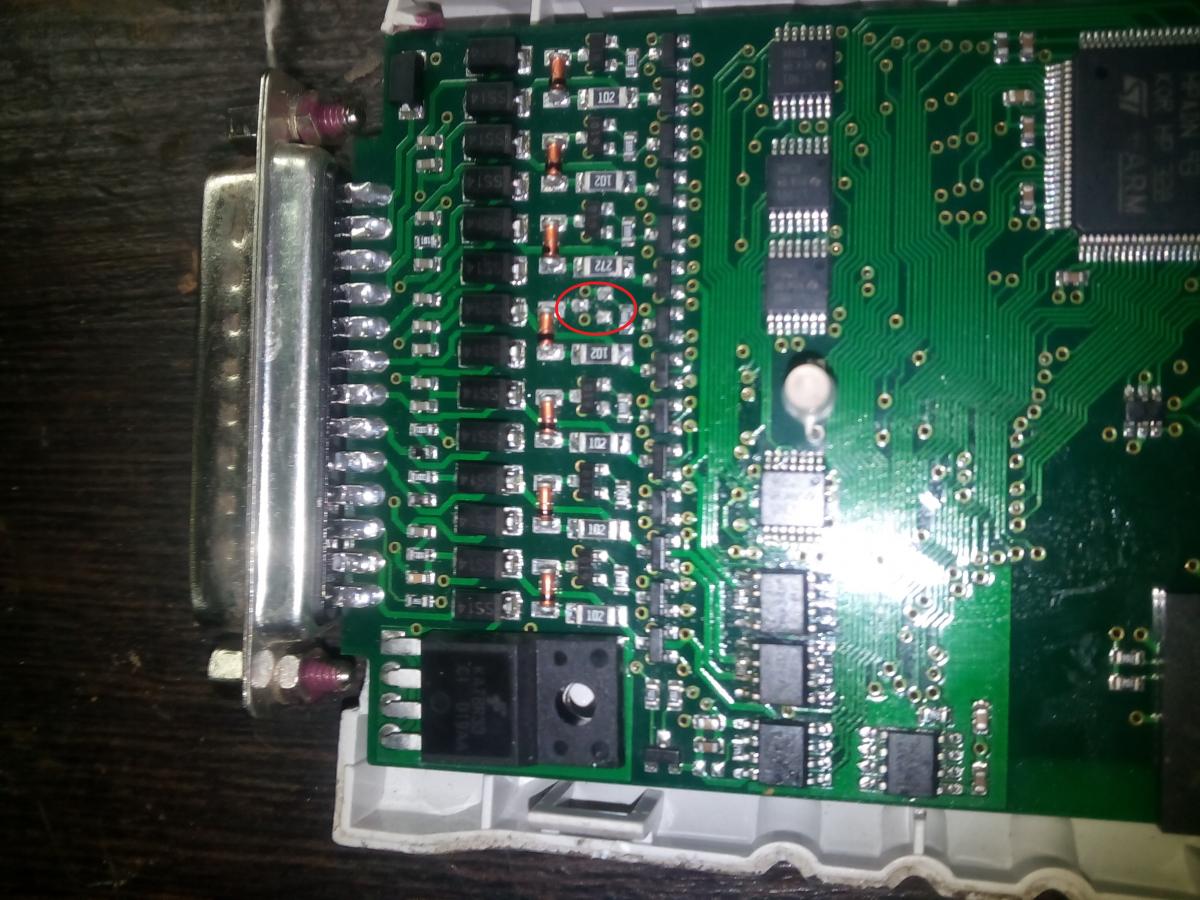

Всем привет. Нужна помощь в ремонте, сканматик перестал видеть кан прозвонил кабель все гуд,

прозвонил обвязку на входе нашел замкнутый элемент не могу определится  что это, транзистор или ещё какая нибудь хрень. помогите что это и чем его заменить маркировка на нём 610



Прикрепленный файл  Сканматик 2.jpg   154,34К   36 Количество загрузок:


Сообщение отредактировал @V-/-\-/\-E-K@: 07 Март 2017 - 05:03


#16 ansta



    Профи

  • Master
  • 225 сообщений
  • Пол:Мужчина
  • Город:Волгоград
  • Автомобиль:audi


Отправлено 07 Март 2017 - 05:43

Это варикап KV1610S. Без обид. С такими познаниями, не зарывайтесь, отправьте лучше производителю.



#17 @V-/-\-/\-E-K@



    Активный участник

  • Участник
  • 35 сообщений
  • Пол:Мужчина
  • Город:чайковский
  • Автомобиль:КАЛИНА


Отправлено 07 Март 2017 - 16:07

Это варикап KV1610S. Без обид. С такими познаниями, не зарывайтесь, отправьте лучше производителю.

Нет это не варикап



#18 @V-/-\-/\-E-K@



    Активный участник

  • Участник
  • 35 сообщений
  • Пол:Мужчина
  • Город:чайковский
  • Автомобиль:КАЛИНА


Отправлено 08 Март 2017 - 09:34

Всем привет. Нужна помощь в ремонте, сканматик перестал видеть кан прозвонил кабель все гуд,

прозвонил обвязку на входе нашел замкнутый элемент не могу определится  что это, транзистор или ещё какая нибудь хрень. помогите что это и чем его заменить маркировка на нём 610



attachicon.gifСканматик 2.jpg

Отвечу сам себе мож кому пригодится

Транзистор BSH-201 стоит для подключения подтяжки K линии.

Проблема была в микросхеме VP230



#19 kimych5700



    Профи

  • Master
  • 211 сообщений
  • Пол:Мужчина
  • Город:Качканар
  • Интересы:Электроника
  • Автомобиль:UAZ Patriot 2015


Отправлено 22 Март 2017 - 04:21

Отвечу сам себе мож кому пригодится

Транзистор BSH-201 стоит для подключения подтяжки K линии.

Проблема была в микросхеме VP230

Пригодилось, спасибо.

Искал "фамилии"  1Р и 610.

Попало 12 вольт на K-line/


Сообщение отредактировал kimych5700: 22 Март 2017 - 04:22


#20 vario



    Участник

  • Участник
  • 22 сообщений


Отправлено 22 Март 2017 - 14:13

1P - MMBT2222

610 - BSH201
