кот666

схема U2k-l-line от смс

Recommended Posts

сгорел адаптер нужна схема помогите?

Share this post


Link to post
Share on other sites


Кот666,в схеме адаптера от СМС Диагностик гореть нечему,за исключением микросхемы 33199.Всё остальное оптически отвязано.То есть замените указанную микруху и будет вам счастье.Если же сгорел хост-это да,проблема.В нём помимо собственно схемы ещё есть прошивка ПИКа,(атмеловский,вдобавок залоченный).ИМХО проще,быстрее и в итоге дешевле купить новый.Тем более-цена довольно лояльная,отобьётся с нескольких машин.

Share this post


Link to post
Share on other sites


Кот666,в схеме адаптера от СМС Диагностик гореть нечему,за исключением микросхемы 33199.Всё остальное оптически отвязано.То есть замените указанную микруху и будет вам счастье.Если же сгорел хост-это да,проблема.В нём помимо собственно схемы ещё есть прошивка ПИКа,(атмеловский,вдобавок залоченный).ИМХО проще,быстрее и в итоге дешевле купить новый.Тем более-цена довольно лояльная,отобьётся с нескольких машин.



нет питания мне нужно узнать что за деталь sm5819? если оптопара она оборвана тогда легче. хост в работе

Share this post


Link to post
Share on other sites


Кот666,та деталь что см5819-это банальный диод.Их кстати два в схеме.А оптопары-это с виду как восьминогие микрухи (еепром и т.п.)Через них идёт только приём-передача сигнала.Ну а диод-понятное дело,для защиты по питанию.То есть,если он в обрыве,то само собой никакого питания на 33199 подаваться не будет и адаптер будет неработоспособный.Диод желательно ставить той же марки.Я не вникал,но по-моему это диод Шоттки,с малым падением напряжения.Удачи.

  • Upvote 1

Share this post


Link to post
Share on other sites


Кот666,та деталь что см5819-это банальный диод.Их кстати два в схеме.А оптопары-это с виду как восьминогие микрухи (еепром и т.п.)Через них идёт только приём-передача сигнала.Ну а диод-понятное дело,для защиты по питанию.То есть,если он в обрыве,то само собой никакого питания на 33199 подаваться не будет и адаптер будет неработоспособный.Диод желательно ставить той же марки.Я не вникал,но по-моему это диод Шоттки,с малым падением напряжения.Удачи.

благодарю

Share this post


Link to post
Share on other sites


Доброе время суток!

Так есть у кого схема U2-K-L-Line адаптер от SMS или хотя бы распиновку подключения хост - адаптер?

Share this post


Link to post
Share on other sites


А не проще мастер кит купить и спаять?

Share this post


Link to post
Share on other sites


А не проще мастер кит купить и спаять?

Может и проще, а как привязать к хвосту или обычный адаптер привязать к програме?

Share this post


Link to post
Share on other sites


Имеется проблема с адаптером от СМС Диагностик после 15 минут работы напряжение на 13 ноге мс33199 падает до 4вольт также на к линии.Вопрос упирается в схему т.к. обвязка немного отличается от общепринятых.НЕ понятно предназначение второго диода подтянутого к 13ноге мс а также транзистора ?Может кто поможет разобратся?

Share this post


Link to post
Share on other sites


Имеется проблема с адаптером от СМС Диагностик после 15 минут работы напряжение на 13 ноге мс33199 падает до 4вольт также на к линии.Вопрос упирается в схему т.к. обвязка немного отличается от общепринятых.НЕ понятно предназначение второго диода подтянутого к 13ноге мс а также транзистора ?Может кто поможет разобратся?

может это поможет !

  • Upvote 1

Share this post


Link to post
Share on other sites


К моему глубочайшему сожалению не помогает проблема заключается в непонимании каким образом 12 вольт должно попасть на13 ногу мс.Сейчас выяснил какой смд транзюк, буду капать !

Share this post


Link to post
Share on other sites


какие микросхемы используются в U2K-L-Line адапторе или фото в крупном плане

Share this post


Link to post
Share on other sites


какие микросхемы используются в U2K-L-Line адапторе или фото в крупном плане

мс33199 и три оптопары рядом нет какие не сажу

Share this post


Link to post
Share on other sites


Если сильно надо,то завтра могу сфотографировать.Но там вроде кроме 33199 и оптопар была и еепромка или пик (не помню уже,завтра точно скажу).

Share this post


Link to post
Share on other sites



схема Пак-загрузчик неплохо бы схему U2K-L-Line адаптор если нет хотя бы фото

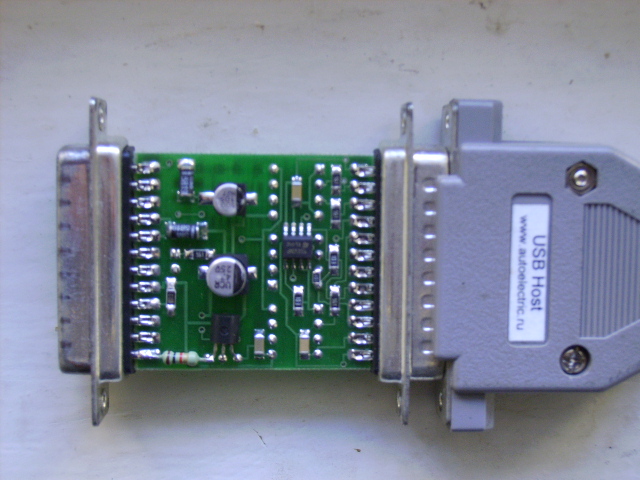

Фото адаптера сделал,но качество не очень,надо со штатива всё таки снимать.



  • Upvote 1

Share this post


Link to post
Share on other sites


не подскажете номинал этого резистора


Share this post


Link to post
Share on other sites


У меня так .Вроде самовостанавливающийся предохранитель.


Share this post


Link to post
Share on other sites


У меня так .Вроде самовостанавливающийся предохранитель.

спасибо , так как у меня стоял резюк , я и поставил 0 резистор

Share this post


Link to post
Share on other sites


У меня так .Вроде самовостанавливающийся предохранитель.

А что это за детальки на плате светлого цвета,на резисторы похожие?
