MB Sprinter W906 OM651 Не заводится, ошибки КЗ или обрыв по многим датчика

[DblMOK]

Приветствую, господа!

Проблема в следующем, автомобиль MB Sprinter W906 OM651.

Изначально симптомы были следующие: моргал чек постоянно. Грелся монтажный блок в районе реле системы управления двигателем, в монтажном блоке в салоне. Был ряд ошибок по главному реле, скрин ниже. Автомобиль заводился и ездил, договорились искать причину через пару дней.

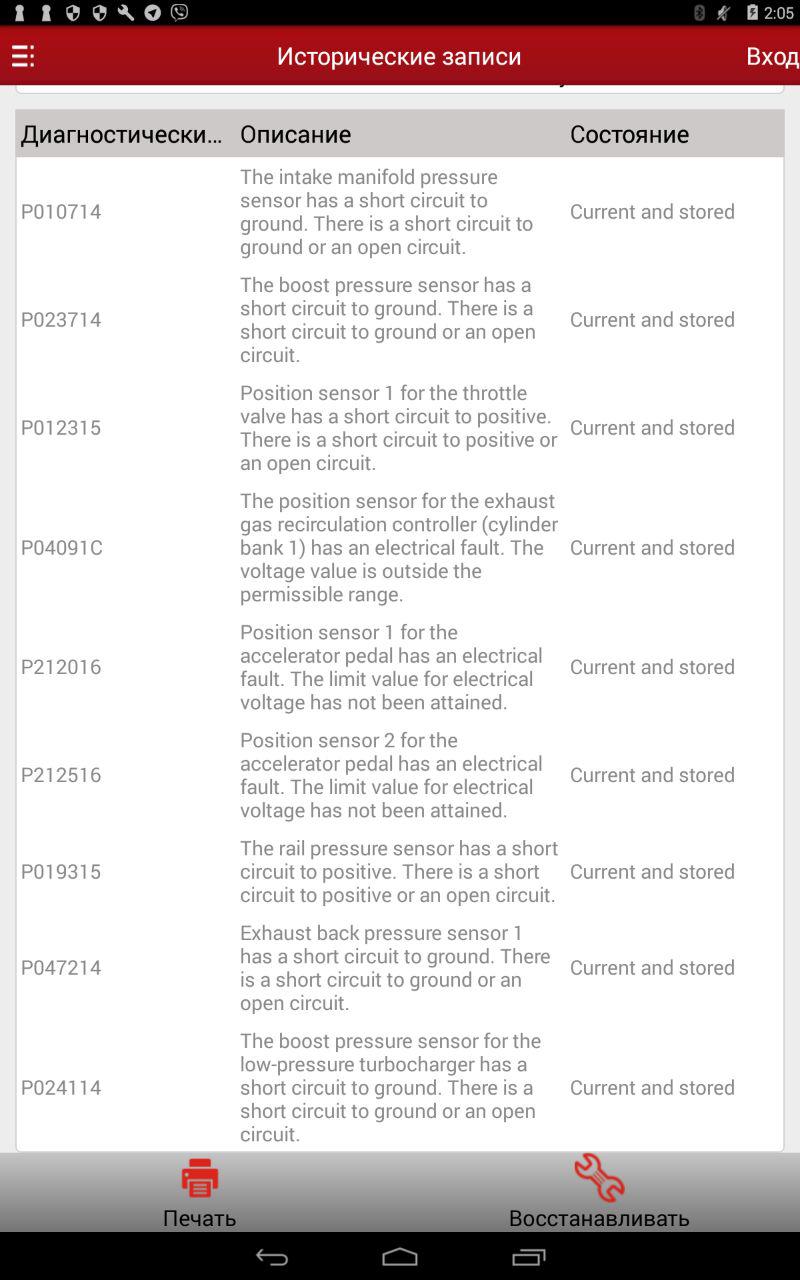

Сегодня позвонил клиент и сообщил, что автомобиль работал на холостых и внезапно заглох. Сейчас не крутит стартер и множественные ошибки по обрыву или КЗ датчиков, но как вы понимаете, ЭБУ на связь выходит.

Уже поздно вечером проверил питание и массу на педаль газа (до чего проще было добраться) — масса есть, питания нет.

Предохранители и реле проверил — целые. На реле системы управления двигателем приходит и выходит питание при включении зажигания. Питание на выходе из монтажного блока не проверял, так как не знаю распиновки. В WISе распиновок и электросхем по данному авто не нашел.



Причем ошибка по главному реле ушла и сейчас оно не греется. Есть подозрение что подмыкало в монтажном блоке, сейчас мкнуть перестало и кончилось питание на датчики, но не знаю, запитывается ли через данное реле сам ЭБУ двигателя.



Посему несколько вопросов:

— Сталкивался ли кто-либо с подобным, может уже есть решение?

— Есть ли у кого либо электросхемы по данному авто?

— Есть ли хотя бы распиновка ЭБУ данного авто?



Завтра планирую разобрать монтажный блок и посмотреть на него, не даром же он грелся при включенном зажигании в районе главного реле.

Изменено 28 июня, 2017 пользователем DblMOK

[DblMOK]

Завтра планирую разобрать монтажный блок и посмотреть на него, не даром же он грелся при включенном зажигании в районе главного реле.



Схемы худо-бедные нашел, качество убогое, половина легенды отсутствует по этому мотору.



Проверил монтажный блок — всё в порядке.



Предохранители через лампочку — все рабочие.



Подключил систему без главного реле — результат отсутствует.



Проверил приходящее питание и массы на ЭБУ двигателя — 12 вольт стабильно.



Ошибка по 87 контакту висит, вернулось питание на педаль газа. Ошибки по некоторым датчикам то пропадают, то появляются.

В какой-то момент вроде бы начал заводится автомобиль, потом начало щелкать главное реле и он глох, потом заводился, потом глох. Часть ошибок по датчикам пропадала в эти моменты, часть оставалась.

Сейчас опять стабильно не заводится, количество ошибок по датчикам меняется.



В пункте RAW данные есть пункт Battery voltage, значение 2,38v.

Сейчас планирую проверить все (нет распиновки ЭБУ) входы/выходы блока на наличие такого напряжения.



Если есть какие-то мысли по данному вопросу, самое время ими поделиться, буду очень признателен.

Изменено 2 июля, 2017 пользователем DblMOK

[lrtech]

WIS Вам надо ставить. Потеряете день на установку, но зато наверстаете в ремонте.

VIN выложите хотя бы.

[sanyad30]

Не тем смотрите мерседес, если схемы нужны, то будьте добры VIN.

Изменено 2 июля, 2017 пользователем sanyad30

[Андрей Бездомный]

главное реле могло подгореть внутри и греться из за этого что плохой контакт ( разлборать и почистить для начало и подпаять клемы и провода подходящие к реле , а вот что нету плюса на датчик то может где и обрыв или замыкание есть , может стоит проверить замыкание датчиков на массу для начала.



Питание в почти 3 вольта говорит или ослабой массе или гнилых проводах а в мерсах они любят чернеть и зеленить и сыпаца.

[DblMOK]

WIS Вам надо ставить. Потеряете день на установку, но зато наверстаете в ремонте.

VIN выложите хотя бы.





WIS установлен, но либо я пользоваться им не умею, либо по этому авто я в нем не нашел схем.





Не тем смотрите мерседес, если схемы нужны, то будьте добры VIN.





VIN WDB9066351S403113



главное реле могло подгореть внутри и греться из за этого что плохой контакт ( разлборать и почистить для начало и подпаять клемы и провода подходящие к реле , а вот что нету плюса на датчик то может где и обрыв или замыкание есть , может стоит проверить замыкание датчиков на массу для начала.



Питание в почти 3 вольта говорит или ослабой массе или гнилых проводах а в мерсах они любят чернеть и зеленить и сыпаца.



Еще раз повторюсь, подкидывал плюс без глвного реле, подкидывал все массы, проверял приходящие три плюса и три массы на ЭБУ двигателя. Всё в порядке, но ничего не работает.

[Андрей Бездомный]





WIS установлен, но либо я пользоваться им не умею, либо по этому авто я в нем не нашел схем.







VIN WDB9066351S403113





Еще раз повторюсь, подкидывал плюс без глвного реле, подкидывал все массы, проверял приходящие три плюса и три массы на ЭБУ двигателя. Всё в порядке, но ничего не работает.

Тогда с ваших слов эбу пришел гаплык или иммо вымахиваеться

[Валентин12345]

Была похожая ситуация у меня на 2010 годе 906  ,те же ошибки и горел предохранитель №16 ,а проблема оказалась под машиной где соединения глушителя с гофрированной трубкой ,прогорело и горячие газы попадали на жгут проводов где шло питание на Nox сенсор под машиной (причем это питание обвяска питания реле тоже)  ,провода сплавились и давали короткое.

[sanyad30]

Держи по питанию.

DAS клемма 87.pdf

DAS Питание.pdf

Питание.pdf

[lrtech]

Если WIS установлен, этого должно хватить.

[DblMOK]

Тогда с ваших слов эбу пришел гаплык или иммо вымахиваеться



Судя по всему ЭБУ. Разобрал — внутри тосол. Распаяю, посмотрю, что на обратной стороне платы, если ничего сгоревшего нет, попробую помыть и просушить. По результату отпишу.

Если WIS установлен, этого должно хватить.

 По WIS'у у меня косяк. Нашел по номеру документа схему, спасибо! Но вот легенда в странной кодировке и нечитаема. На других схемах легенда в порядке.

Держи по питанию.

Спасибо! Удостоверился, что всё верно проверял.

Изменено 4 июля, 2017 пользователем DblMOK

[sanyad30]

С какого там тосолу взяться? его на калину ставили? как говорил Станиславский, не поверю!

[DblMOK]

С какого там тосолу взяться? его на калину ставили? как говорил Станиславский, не поверю!





Есть еще видос, где тосол из него вытекает после разборки.

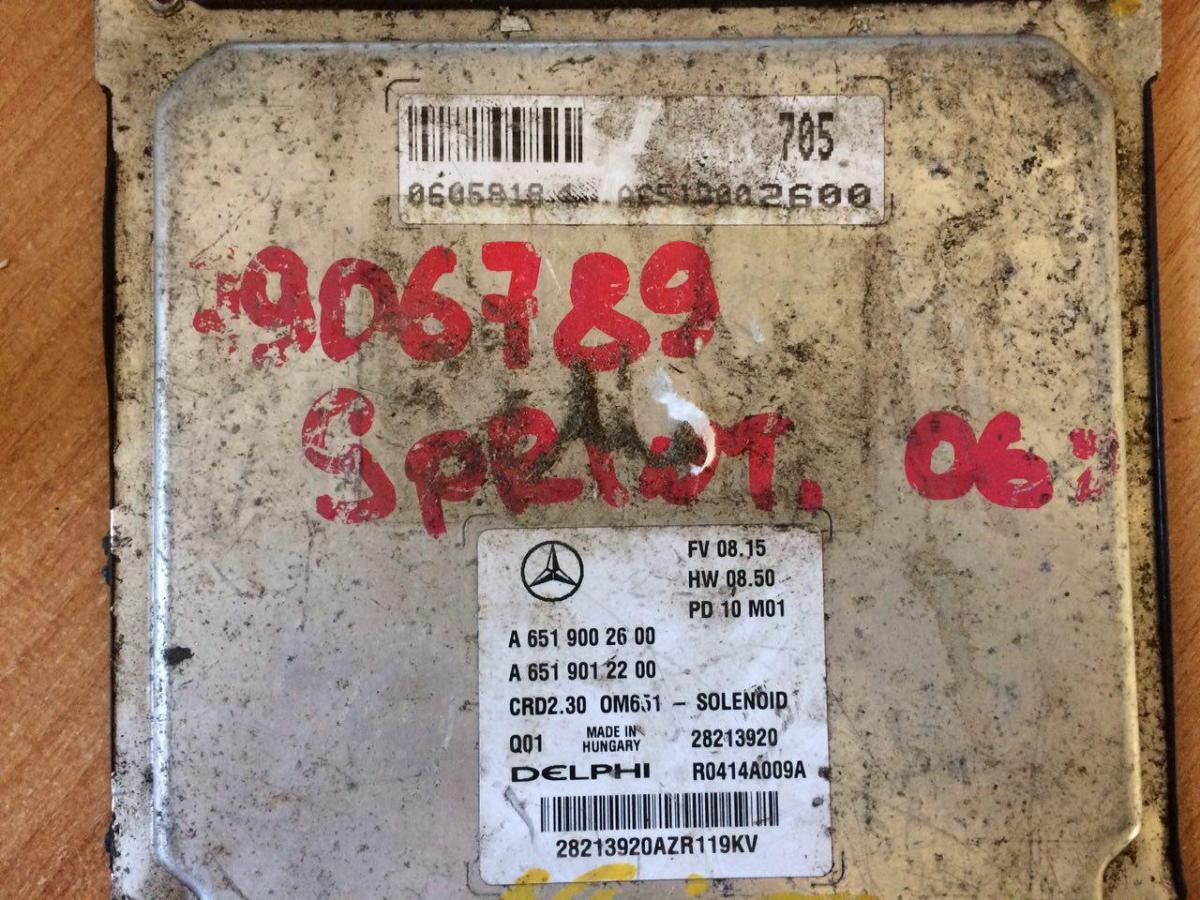

ЭБУ уже менянный, судя по всему с Воронежской разборки, есть их наклейки и надписи маркером. Уже ранее вскрывался, судя по погнутой крышке. Вскрывался для смотки пробега или еще каких-то операций с EEPROM, судя по тому, что она уже выпаивалась.

За несколько дней до первых обращений ко мне, на автомобиле срывало патрубок с расширительного бачка, который находится над ЭБУ.



На обратной стороне есть окислы и следы коротыша с кондера на диод.



Сейчас помою, просушу, завтра вечером буду пробовать ставить.

Изменено 4 июля, 2017 пользователем DblMOK

[lrtech]

Если в блоке была влага, то это - МЁРТВАЯ ЛОШАДЬ!

У меня на этой схеме тоже с буквами не лады. Надо было попробовать языки поменять.

[DblMOK]

Если в блоке была влага, то это - МЁРТВАЯ ЛОШАДЬ!

У меня на этой схеме тоже с буквами не лады. Надо было попробовать языки поменять.



Ну блок выходил на диагностику. Если под процом удалось вымыть тосол, то думаю есть шансы. Ну да завтра будет известно. Дальше в принципе трудности клиента.



В WIS'е на английском всё ровно. Только у меня с английским чуть туже, но терпимо.

[DblMOK]

Итак, в итоге ЭБУ не ожил.



Сейчас хозяин ищет ЭБУ. Предложили один с замком. Вот хотел бы уточнить, каков процесс замены ЭБУ на спринтере? Как я понимаю, чтобы работал иммо необходимо перепаять ЕЕПРОМ со старого ЭБУ. Если заменить с замком, можно ли обойтись без разборки ЭБУ? Ну если прошивка отличается, то зашить родную, это понятно. Чем можно прошить данный ЭБУ?

В принципе из имеющегося оборудования есть только Сканматик 2, который теперь с драйвером J2534. Ну как вариант приобрести что-то недорогое китайское до 5000р, на большее пока нет бюджета.





[autohim]

Обращайся помогу

[DblMOK]

Заменили ЭБУ — всё заработало.



Но по поводу процесса прошивки нового ЭБУ вопрос остается открытым, поделитесь информацией, пожалуйста!

[crez]

Чтобы новый заработал вам нужно star diagnosis и онлайн. Чтобы б/у дельфи заработал - надо его отвязать и потом опять же старом привязывать.

[fakk6]

Так он уже у человека заработал. Для прошивки возьмите галето2/4.
