L9737 L9762 APIC-D05 Помогите с распиновкой

МИКАС-7 имеет два протокола Я хотел разобрать байты в протоколе OBD

Вот такие сигналы должны быть: Мотор-тестер Мотор-тестер.rar OpenDiagFree OpenDiagFree.rar Или перевести DiagnozNK на адаптер ELM-327

Посмотрел осциллографом, не может программа сформировать правильный FastInit(25ms/25ms) - для МИКАС7 это обязательно, а Январь5 подключатся без FastInit my_осцилограмы.zip

Эхо из шнура К-Line идёт, но ЭБУ молчит МИКАС-7 20:52:59:396 SND 81 10 F1 81 03 [startCommunication] 20:52:59:405 RCV 81 10 F1 81 03 [БсБ] 20:52:59:608 SND 82 10 F1 1A 80 1D [readEcuIdentification] 20:52:59:618 RCV 82 10 F1 1A 80 1D [ВсА] 20:52:59:810 SND 82 10 F1 1A 81 1E [readEcuIdentification] 20:52:59:820 RCV 82 10 F1 1A 81 1E [ВсБ]

МИКАС-7 не подключается, у него всё как у Январь-5 ATIB10 ____________ выбор скорости ISO 10400 бод ATSP5 ___________ [ISO 14230-4 KWP (быстр. инициализац.)] ATSH8110F1 ______ обращаетесь к ЭБУ с адресом 10 81 ______________ это команда инициализации 19:16:52:124 SND 81 10 F1 81 03 [startCommunication] 19:16:52:317 SND 82 10 F1 1A 80 1D [readEcuIdentification] 19:16:52:519 SND 82 10 F1 1A 81 1E [readEcuIdentification] Что может мешать подключению? Январь-5 подключился: 18:31:16:003 SND 81 10 F1 81 03 [startCommunication] 18:31:16:018 RCV 81 10 F1 81 03 [?с?] 18:31:16:056 RCV 83 F1 10 C1 6B 8F 3F [?сБk??] 18:31:16:219 SND 82 10 F1 1A 80 1D [readEcuIdentification] 18:31:16:219 RCV 82 10 F1 1A 80 1D ['с?] 18:31:16:257 RCV 80 F1 10 61 5A 80 FF FF [?сaZ?яя] 18:31:16:257 RCV FF FF FF FF FF FF FF FF [яяяяяяяя] 18:31:16:273 RCV FF FF FF FF FF FF FF FF [яяяяяяяя] 18:31:16:273 RCV FF 32 31 31 32 20 2D 31 [я2112 -1] 18:31:16:288 RCV 34 31 31 30 32 30 2D 34 [411020-4] 18:31:16:288 RCV 31 4E 4F 54 53 55 50 50 [1NOTSUPP] 18:31:16:304 RCV 4F 52 54 31 34 31 31 30 [ORT14110] 18:31:16:304 RCV 31 30 2D 34 31 53 41 4D [10-41SAM] 18:31:16:319 RCV 41 52 41 2D 31 2E 35 4C [ARA-1.5L] 18:31:16:319 RCV 2C 31 36 56 FF FF FF FF [,16Vяяяя] 18:31:16:335 RCV FF FF FF 31 31 2D 30 32 [яяя11-02] 18:31:16:335 RCV 2D 32 30 30 34 41 35 56 [-2004A5V] 18:31:16:351 RCV 30 35 4E 33 35 2E [05N35.]

Удалил

33199

ЭБУ отвечает на запрос ? Смотреть log Запрос: 01 FF 0D Ответ: 0B F5 0D

Если ЭБУ не прошит, то на связь по диагностике не выйдет. На программаторе убрать питание с 37-ноги

Телефон не поддерживает полноценный OTG

OpenDiag Mobile + адаптер K-Line OpenDiag Pro+ адаптер K-Line

240 впуск 252 выпуск - говорят на низах лучше работает

2 танзистора 6 резисторов 1 диод 1 конденсатор 1 корпус COM-9 ИТОГО: 100 рублей

на ХХ впрыск 3,9-4,2 воздух 14-18 GBC 130-150

По разному и должно

РДВ - для того и стойт, чтобы держать заданные обороты. Если обороты увеличиваются, то РДВ закрывается Если обороты уменьшаются, то РДВ открывается

RCOD= +/- 0,056 RCOK= +/- 0,056 RCOD на слух не получиться, надо смотреть на РДВ

Пробуй RCOD= 0,059 убавить до RCOD= 0,000

Значит бензина много: форсунки текут, давление большое, диафрагму пробило в РДТ

Шель должна быть обязательно, ребро у заслонки надо чистить

Провал после пуска - не хватает воздуха, почистить дроссельный узел

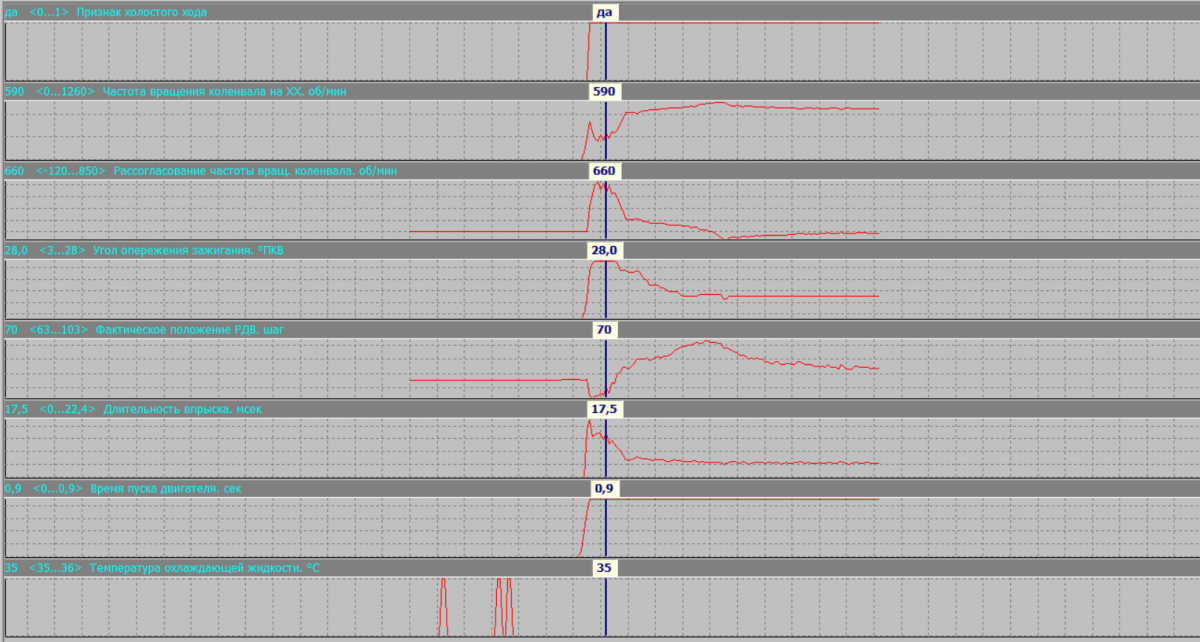

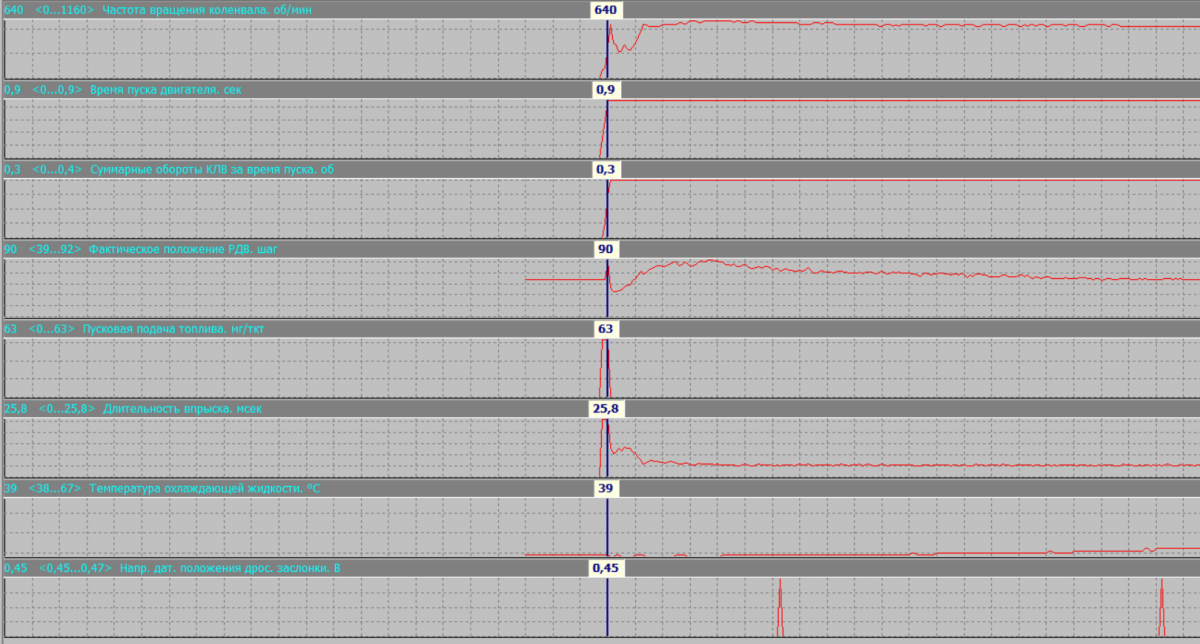

Пуск 39 градусов провал после пуска до 520 Пуск 80 градусов 5 сек. Нет признака ХХ

ДПДЗ - не более 0,4 вольт

пиши Log на пуске и прогреве, там видно будет
