Kia Bongo 3 нужна схема зарядки акб

[DimidSPb701]

Добрый  день.

vin KNCSHY76LCK655964   2012 ГОД ВЫПУСКА  мотор 2.5

Парни нужна схема зарядки акб. Управление по lin.

При выключенном зажигании идет постоянно посылка сигнала. При включенном но на незаведенном двигателе идет запрос от блока.  Но стоит завести сразу  на проводе возбуждения 6. 7 вольта. Сначала зарядки нет а потом 14.9 на полную и блок повышает обороты. В блоке двигателя ошибки нет по генератору.

Возили гену на стенд. Там типа поменяли щетки. на шумящие подшипники и мол все нормально.

Мне типа намекнули что на минусовом датчик на клемме акб Но там уже переделаны клеммы.

если есть у кого схема. выручайте. ну или опыт в этой проблемме.

Спасибо

[KYB1975]

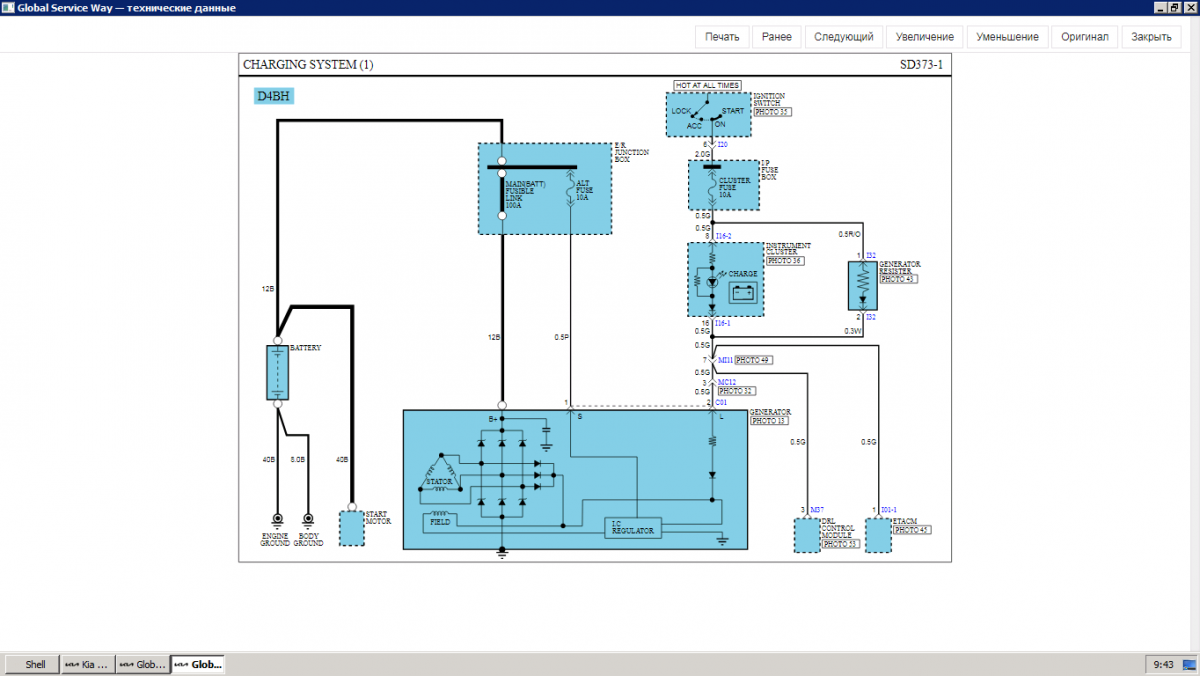

Что-то я лина не нашел не в одной схеме

[DimidSPb701]

Да LIN нет. Спасибо за схемы.

[KYB1975]

А может не стоит "генщикам" доверять которые не могут отличить генератор обычный от цифрового? При условии что АКБ в говно данное напряжение реально.

[DimidSPb701]

То есть

 На возбуждении сидит 7.7 вольта.

задачу понял сейчас подкину акб и просмотрю поменяные разьемы на акб

[DimidSPb701]

нет Тоже самое

Подскажите. После запуска я так понимаю на проводе возбуждения должно быть бортовое напряжение что выдает генератор?

У меня те же 7. 76

Если в принудиловку в этот момент подать 12 вольт Лампа тухнет

[KYB1975]

Правильно ты мыслишь. Ищи где потери.

[DimidSPb701]

На схеме есть есть генератор резистор. Вы не подскажите где его хоть приблизительно искать. Не в нем ли собака порылась и с предом не могу понять какой номер. Треккером что то не прозванивается он



[DimidSPb701]



reset. Проблема на месте



Изменено 26 января, 2023 пользователем DimidSPb701

[DimidSPb701]

На предохранителе   Clyster  при включении   напряжение акб. При запуске бортовое. Но на разьеме  генератора 7.76.

Где же он теряется то

[DimidSPb701]

На щиток приходит 12  на 1 разьеме при включеном зажигании. На выходе ноль

Если завести то  опять бортовое   На выходе появляется 7 вольт.

Откинул разьемы и завел. На выходе  щитка приборов со стороны генератора и появляется эти 7 вольт

разобрал щиток Ничего криминального не видно.

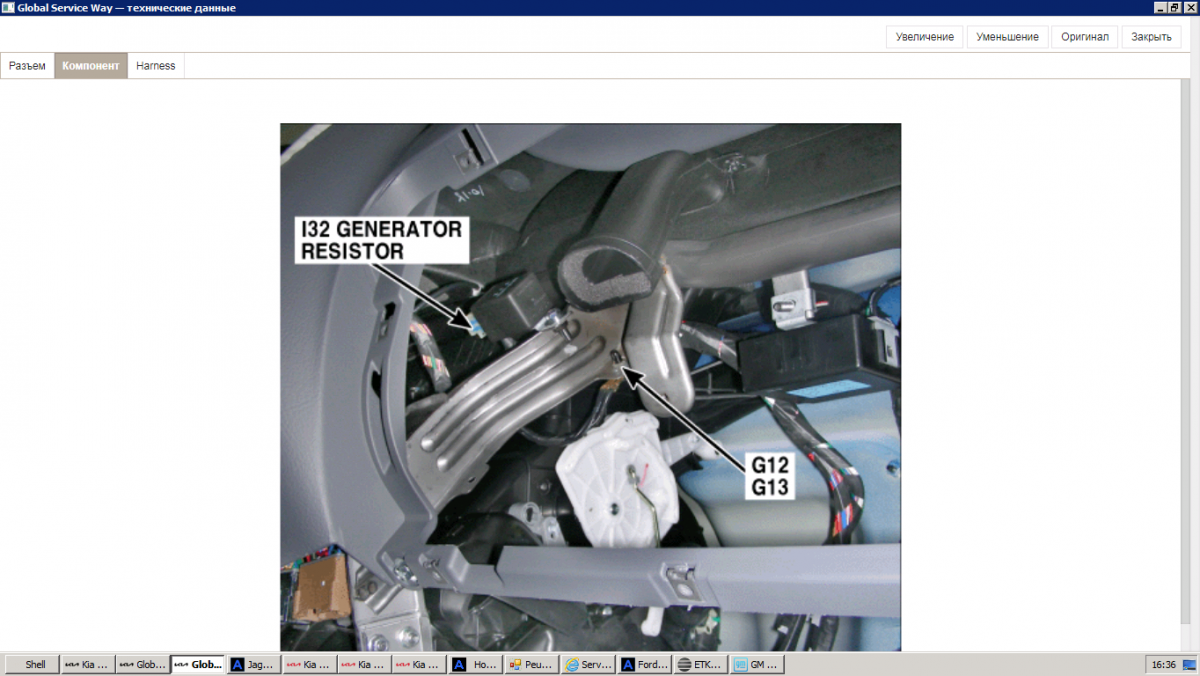

 Резистор вот тот что по схеме не понятно где .

[rav45]

резистор может это ргулировка подсветки приборной панели.

[KYB1975]

[DimidSPb701]

Вот он.

если его исключить и перемкнуть контакты то лампа тухнет.

На включенном зажигание на него приходит бортовое. А выходит те самые 7 вольт.

Ведь для чего то он нужен



[DimidSPb701]

1 час назад, rav45 сказал:

резистор может это ргулировка подсветки приборной панели.

На схеме написано Резистор генератора. При чем тут подсветка то.



Звонится на выводах как 54.7 кОм

[DimidSPb701]

И все же я грешу на отремонтированого гену. Ну я уже все облазил. .

Привезут нового с нашего склада.

KYB1975

                                     СПАСИБО ОГРОМНОЕ ЗА СХЕМЫ.



[KYB1975]

Что Вы уперлись в лампу? Смотрите 30-у на гене через пред.

Изменено 26 января, 2023 пользователем KYB1975

[DimidSPb701]

 На  30 при включении зажигания . Напряжение акб.. 12. 4 вольта

после запуска постепенно 14.9

[DimidSPb701]

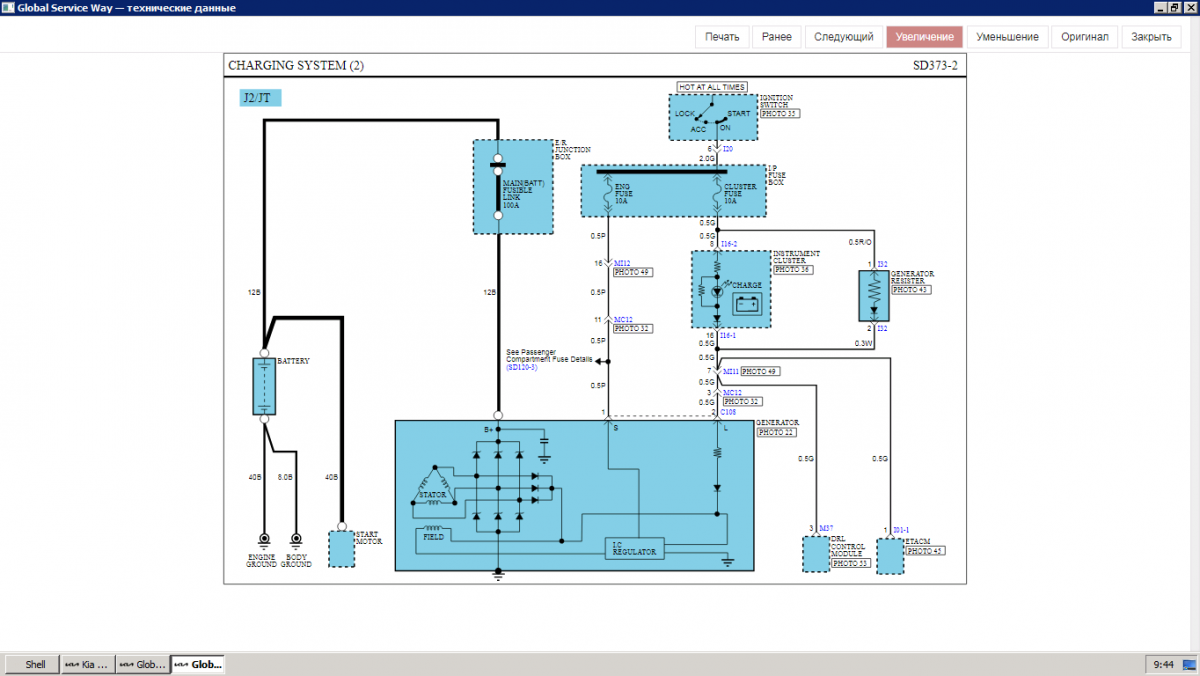

Странно На двух схемах показано что на разъему возбуждения два провода. Но у меня один На втором контакте.

И в блоке предохранителей что стоит на раме  место предохранителя ALT  пустое.



[DimidSPb701]

Вроде как разобрался .  В реле между двумя резисторами мощными есть диод. Он вышел из строя.
