Прошиква нового блока Январь 5.1

[tkpiuk]

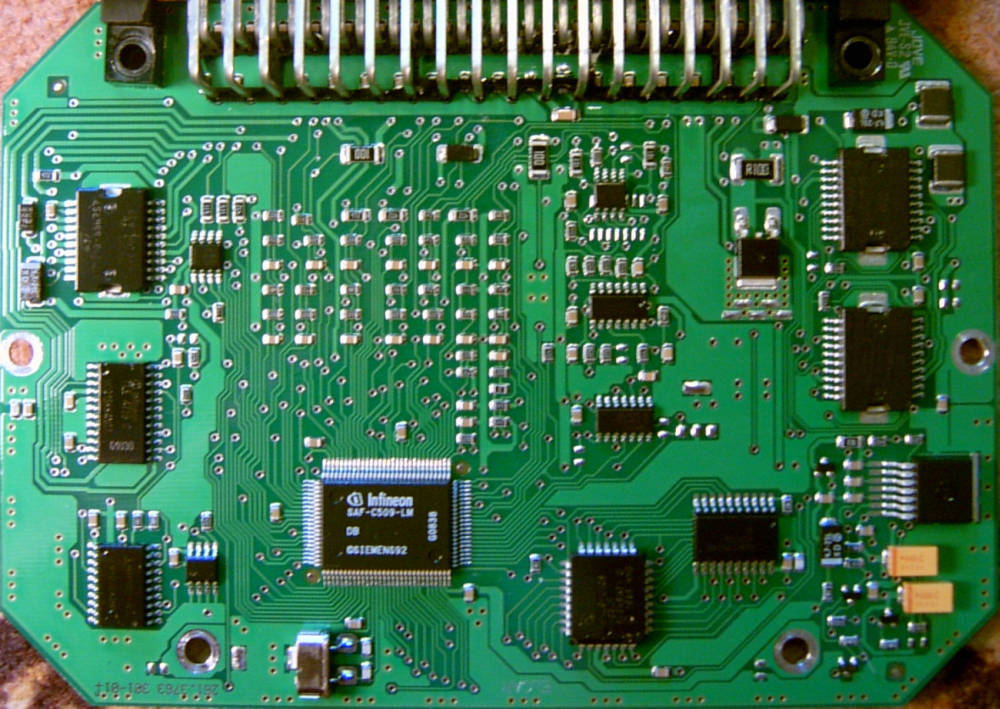

Купил новый блок Январь 5.1 2112-1411020-41, производства НПО ЭЛКАР, дата производства 11.2010 год, прошивка последняя серийная A5V05N35. (фото 1,2)

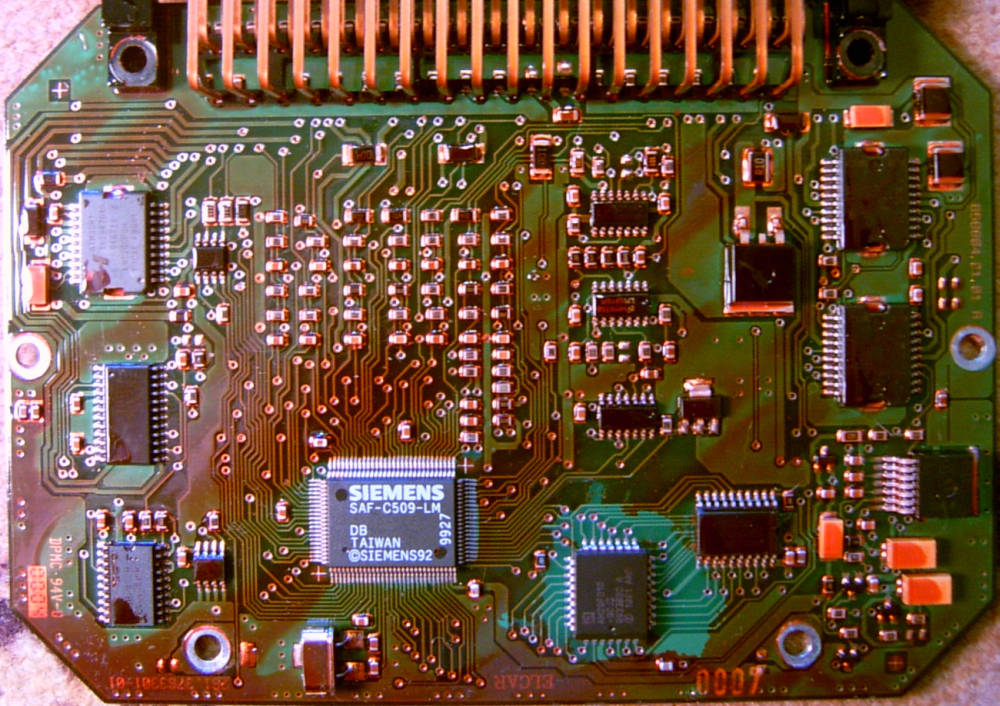

фото3 - Январь 5.1 2111-1411020-61 производства НПО АВТЭЛ, дата производства 03.2000 год, прошивка J5V03G21.



Разница в этих блоках, естественно кроме модификации, в том что один прошивается "на ура", второй залупается, при попытке прошить или считать прошивку с блока - неудаётся установить связь с блоком. В режим программирования входит. На диагностику оба выходят. все действия выполняю с одним и тенм же адаптером.









Вопрос, как осуществить прошивку данного блока ?



[тас]

Купил новый блок Январь 5.1 2112-1411020-41, производства НПО ЭЛКАР, дата производства 11.2010 год, прошивка последняя серийная A5V05N35. (фото 1,2)



фото3 - Январь 5.1 2111-1411020-61 производства НПО АВТЭЛ, дата производства 03.2000 год, прошивка J5V03G21.



Разница в этих блоках, естественно кроме модификации, в том что один прошивается "на ура", второй залупается, при попытке прошить или считать прошивку с блока - неудаётся установить связь с блоком. В режим программирования входит. На диагностику оба выходят. все действия выполняю с одним и тенм же адаптером.









Вопрос, как осуществить прошивку данного блока ?

увеличь скорость обмена -например 38кб

[Slavik k]

"Поиграться" скоростью обмена и питанием .

[Sergei2010]

попробуй как в хелпе комбилодыря от летчика описано перемкни адресные ноги ну пробуй с питанием. Попадаются блоки которые начинают шиться после 15 вольт

[waleko]

Плохо, что не озвучено, какой адаптер?

Какой загрузчик?

Адаптер на транзисторах весьма капризная "штучка". Из-за не соблюдения сигналов (полярности) протокола связи.

Я транзисторным адаптером "завалил" М11. Пришлось повышать напряжение питания и понижать скорость связи, и только тогда всё заработало.

В последствии собрал адаптер на микросхемках.

[h3po44]

Параллельный вопрос - можно ли этот проц впаять в микас 7.2

[<A__P>]

Параллельный вопрос - можно ли этот проц впаять в микас 7.2

Можно

[tkpiuk]

Благодарю за здоровый интерес к теме, но в новом блоке кой какие аппаратные изменения в цепи K-Line



заместо мэски, там стоит неизвестный зверь.



кстати я протупил, блок не выходил на связь диагностикой, это я перед тем как новый блок воткнуть, старый проверил диагностикой, а потом подключив новый пытался слить с него прошивку, с чем и обломался, БК Штат тоже не хочет совокупляться с этим блоком., ни одна прога в т.ч. и железобетонный ICD ни захотел выходить на связь с блоком. что то похоже намудрили с k-линией





[tkpiuk]

сей зверь ISO interface, имя микрухи l9637, как с ней работать, хз

l9637.pdf

Изменено 2 мая, 2011 пользователем tkpiuk

[tkpiuk]

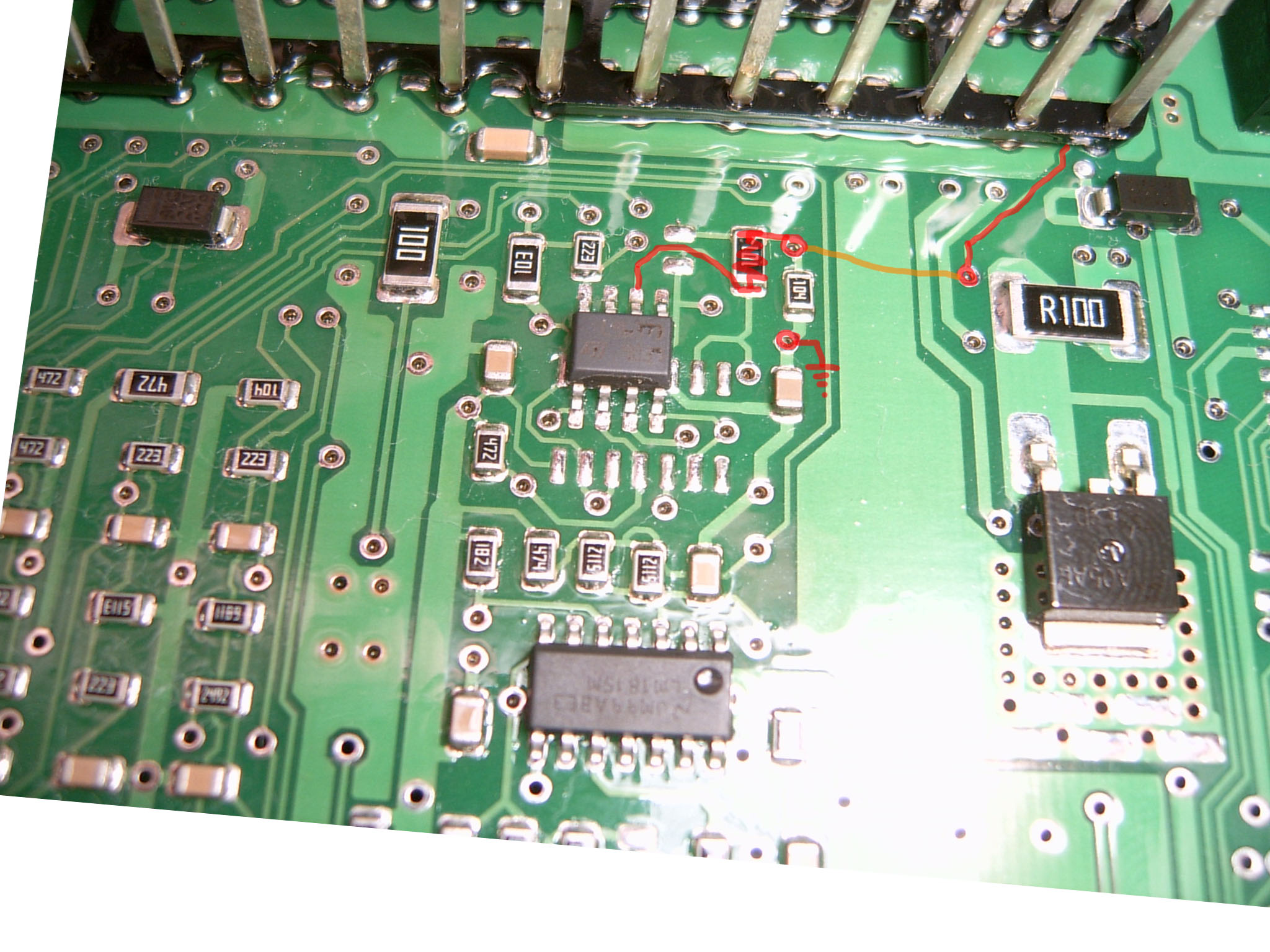

осциллографом "прозванивал" цепи до l9637, на ногах Rx и Tx тишина. Как то нужно "по особоу" формировать сигнал к-линии ? до ноги "К" сигнал есть, на ногах Rx и Tx - тишина, что нужно "подшаманить" в цепях k-Line на блоке ?

[glkin]

Этот зверь стоит во всех современных ЭБУ и в АПС , причем ни по одной штучке. Все блоки, начиная от ВС 5.1 до М 7.3 связываются через к-лайн обычный, посредством этой микросхемы, без проблем. По моему лучше сменить этот блок в магазине как брак.

[Slavik k]

Новый блок без пломб вряд ли уже кто обменяет .

[tkpiuk]

Адаптер ["]http://www.chiptuner...content/kline/] Адаптер K-LINE © VSM. проги вышивалки Combiloader, ChipLoader.



Диагностика DiagnosticTool, AUTOVAZ, ICD, БК Штат 110x5.



проблемма походу с этим зверьком или с хз, паотому что до его kline ноги сигнал есть.





Изменено 3 мая, 2011 пользователем tkpiuk

[waleko]

до ноги "К" сигнал есть, на ногах Rx и Tx - тишина...

Так я и не понял чем ты работаешь.

Если халявными прогами, то это возможно из-за протокола связи.

Tx - это обратная связь.

Берешь официальный комбик, или чиплодырь с рабочим адаптером на FTDI, подключаешься, и все должно заработать.

[tkpiuk]

Так я и не понял чем ты работаешь.

руками, клаввиатурой, мышкой, аккумулятором свинцово-кислотным, полметра фитухи, мультимметр, осциллограф цифровой, etc



Если халявными прогами, то это возможно из-за протокола связи.

что есть халявные проги ?



Tx - это обратная связь.

разве, а я думал Transmit Data



Берешь официальный комбик, или чиплодырь с рабочим адаптером на FTDI, подключаешься, и все должно заработать.

берёшь и меняешь машину, равносильно, не правда ли ?



ICD - холявная прога? да, но она работает, и с точки зрения пользователя достаточно удобно.



"работаю" я осциллография, сказав ICD "постоянно щимиться на блок", и уже осциллографом снимая сигнал с ног микрухи l9637, далее для кучи пробовал БК подрубать, у всех приборов, программ подключенных к блоку наблюдается тишина на ногах проца 90(RxD0) и 91(TxD0)

[waleko]

Хорошо, задам вопрос по другому.

Адаптор на какой элементной базе собран?

Работает по Com 1, или USB, или виртуалка?

Халявные проги - это бесплатные.

Нехалявные - это: ScanDoc или SMS-Diagnostic, купленный загрузчик CombiLoader и т.д...

Подключался где??

На столе, на авто?? Какое было напряжение питание при этом???

А про руки и клаву вроде как и так понятно... Можно было и не упоминать.

Transmit Data - "Передавать данные"

Я имел в виду это:

[waleko]

Когда я собрал себе адаптер на транзисторах и стал испытывать, то получил:

J5 - ok, J7 - ok, M73 - ok, M7.9.7 - ok, M11 - завалил.

Собрал на FTDI, проверил на всех перечисленных блоках и других.

Работает без проблем.

Не поленился, все испытания проводил поочерёдно официальными: Комбиком, Чиплодырем, OpenBox-ом, и трэйдовским загрузчиками.

Да, кстати, иногда лучший результат получается с MotoDocIII-ом, в режиме самописца, хотя цифровики у меня тоже есть, GOS-620 и С1-124.

Изменено 3 мая, 2011 пользователем waleko

[tkpiuk]

"адаптер" собран на адаптере USB-RS232

Подключался дома на столе, питание от аккумулятора автомобильного(12.1в).





покопался на чиптюнере выяснилосб, что эту микруху раньше ставили в VS5.1.









В БК Штат, в цепи kline запаяна mc33199D, бортовик не совокупляется с блоком(это как подтверждение того, что адаптер не неисправн).

Изменено 3 мая, 2011 пользователем tkpiuk

[MrHAOS]

"адаптер" собран на адаптере USB-RS232

Подключался дома на столе, питание от аккумулятора автомобильного(12.1в).





покопался на чиптюнере выяснилосб, что эту микруху раньше ставили в VS5.1.









В БК Штат, в цепи kline запаяна mc33199D, бортовик не совокупляется с блоком(это как подтверждение того, что адаптер не неисправн).

Проверь на всякий случай схему подключения/питание итд этой микры (l9637), подтяжку к линии... может производители что "забыли" поставить... вообще пользовался к лайн адаптером на этой микрухе работает отлично...

Солидарен с тобой сто пудов дело в этой микре.

Изменено 3 мая, 2011 пользователем MrHAOS

[MrHAOS]

Проверь на всякий случай схему подключения/питание итд этой микры (l9637), подтяжку к линии... может производители что "забыли" поставить... вообще пользовался к лайн адаптером на этой микрухе работает отлично...

Солидарен с тобой сто пудов дело в этой микре.

Далее если со схемой включения все ок поступи так: померяй уровни на Л9637 на выводах Тх Рх Кл сначало когда Клиния не подключенна никуда, потом коротни её на массу (К линию) и посмотри как изменились уровни Рх и Тх... сделаем выводы о работоспособности этой микросхемы...
