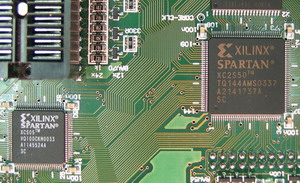

AkTeDRiN Posted May 24, 2011 Share Posted May 24, 2011 Подскажите, пожалуйста, полную маркировку Xilinx Spartan XCS05 (та, что с лева, под панелькой). В моём бипроге она была заменена и есть подозрение, что она дохлая или не такая как должна быть. Link to comment Share on other sites More sharing options...
weber Posted May 24, 2011 Share Posted May 24, 2011 Подскажите, пожалуйста, полную маркировку Xilinx Spartan XCS05 (та, что с лева, под панелькой). В моём бипроге она была заменена и есть подозрение, что она дохлая или не такая как должна быть. Убери там все сопли от пайки и пропаяй заново,у меня такой же геморой с бипрогом был Link to comment Share on other sites More sharing options...
AkTeDRiN Posted May 24, 2011 Author Share Posted May 24, 2011 (edited) Уже пропаивал неоднократно и смывал. Прогер определяется нормально, но самотестирование не проходит. Когда доходит до проверки питания и ЦАП выдаёт ошибку и прогер перестаёт видеться софтом пока не дать поиск прогера заново. Когда пробую читать епром то говорит что количество контактов не соответствует. Если пробую читать ATmega16, то говорит что нет контакта на PIN 9. Weber, какие у Вас симптомы были ? Edited May 24, 2011 by AkTeDRiN Link to comment Share on other sites More sharing options...
ALEX Posted May 24, 2011 Share Posted May 24, 2011 оригинал или клон?, используешь родной софт или обновлял? замерь питание на контактах при чтении, Link to comment Share on other sites More sharing options...
AkTeDRiN Posted May 24, 2011 Author Share Posted May 24, 2011 Прогер мне достался уже в таком состоянии. Был дохлый стабилизатор LM2577 по питанию, заменил. Думаю, что это клон, поскольку он залоченый был. Перешил PIC и 3 епромки и он разлочился. Софт v2.67 / 02.2010. Пробовал на плате которая под разъёмом менять микрухи местами, ничего не поменялось. Микросхему XCS05 меняли до того как прогер ко мне попал, прежний хозяин говорит, что в ней дырка прогорела. По его словам прогер упал и коротнули 2 дроселя и из-за этого всё произошло… Сейчас как раз вызваниваю контакты… Link to comment Share on other sites More sharing options...
AkTeDRiN Posted May 24, 2011 Author Share Posted May 24, 2011 Пробовал читать ATmega16, ATmega8515, AT90s8515. Ругается на PIN9, на микрухе это RESET. Если читать ATtiny2313 или AT90s1200 то ругается на PIN1 это тоже RESET. В панельке прогера они попадают на разные контакты. Для параллельного чтения этих контроллеров прогер должен подать 12 вольт на ресет. При попытке чтения ATtiny2313 на всех лапках тестером видно короткий импульс. Осциллографа под руками нету, завтра возьму. Пробовал по одному отгибать контакты ATtiny2313 и читать. Если ничего не отгибать говорит: плохой контакт вывода 1 (reset) Если отогнуть вывод 1, ничего не меняется. Если отогнуть питание, говорит: количество выводов не совпадает с ожидаемым. Если отогнуть землю говорит: микросхема потребляет слишком большой ток. Если отогнуть любой другой то говорит: плохой контакт вывода 1, и номер отогнутого вывода. Link to comment Share on other sites More sharing options...
AkTeDRiN Posted May 25, 2011 Author Share Posted May 25, 2011 (edited) При попытке чтения P28F001, PM29F002T, AE29F2008, W49F002U, MX26C512 и W27C512 говорит: "Неисправная микросхема или контакт на выводе GND" Если отогнуть GND, то пробует читать ID но само собой не может. Edited May 25, 2011 by AkTeDRiN Link to comment Share on other sites More sharing options...
AkTeDRiN Posted May 26, 2011 Author Share Posted May 26, 2011 Нашёлся дохлый сдвиговый регистр 74HC595, который постоянно держал открытым транзистор MMFT960 и этим обеспечивал массу на контакте панельки 24. Поменял местами с другой, удалось зачитать 24C64. При попытке чтения чего-то другого орёт: «Микросхема потребляет слишком большой ток». Заказал новую, жду. Link to comment Share on other sites More sharing options...
AkTeDRiN Posted June 1, 2011 Author Share Posted June 1, 2011 Поменял 74HC595. Прогеру стало намного лучше, но проблемы ещё остались... При попытке чтения HT27C512, часть читает и орёт "Проверка микросхемы при VCCmax. - ошибка!" Вопрос по маркировке по прежнему актуален. Link to comment Share on other sites More sharing options...
AkTeDRiN Posted June 1, 2011 Author Share Posted June 1, 2011 Самотестирование: L0073: Тест связи c компьютером .................. ОК L0074: Тест RAM ................................................... ОК L0075: Тест EEPROM ........................................... ОК L0076: Тест источника питания и ЦАП ........... ОК L0077: Тест Pindriver (TTL) ................................ Ошибка: #0305H. Link to comment Share on other sites More sharing options...
Wsergik Posted January 6, 2012 Share Posted January 6, 2012 Здравствуйте, а как бы это прошивки на PIC и 3 епромки Link to comment Share on other sites More sharing options...
VovAS Posted April 15, 2014 Share Posted April 15, 2014 Подскажите куда копать? Похожая проблема, BeeProg клон при пустой панельке видит как будто все выводы заняты. Может схема есть у кого? или какая микросхема отвечает за Тест Pindriver? 2014-04-15_113211.rar Link to comment Share on other sites More sharing options...
Dacha Posted January 23, 2021 Share Posted January 23, 2021 Привет друзья! И мой BEEPROG перестал нормально работать! мой BEEPROG правильно считывает каждый чип в сокете ZIF, но ни один чип не стирает или не программирует при попытке запрограммировать или удалить чип я заметил, что зеленый лед POWER светится с меньшей интенсивностью Он сообщает о следующих ошибках теста: WELCOME in standard selftest procedure for programmer BeeProg L0531: L0532: 22.01.2021 23:39:26 Pg4uw, 2.67c/03.2010 selftest L0533: Programmer: BeeProg L0534: Loop no.: 1 Elapsed time: 0:00:00 L0535: L0536: Socket isn't empty! Affected pins: L0537: 25/1 L0538: L0539: L0540: Socket isn't empty! Affected pins: L0541: 25/1 L0542: L0543: L0544: Communication test ............ OK 0:00:00.1 L0545: RAM test ...................... OK 0:00:00.8 L0546: EEPROM test ................... OK 0:00:00.4 L0547: Supplies and DAC test ......... OK 0:00:00.2 L0548: Pindriver (TTL) test .......... ERROR: #0303H. L0549: L0550: L0551: Programmer s/n: 192-01618, BV: 0001H, rPCB: 04H, mPCB: 01H L0552: Identification (X-Y-Z-R-IEC-D-SW): 1-25-0-0-0-13-2.67c/03.2010 На порте ISP работает исправно протестировано на ATMEGA 2561. Кто-нибудь знает, в чем проблема? Link to comment Share on other sites More sharing options...

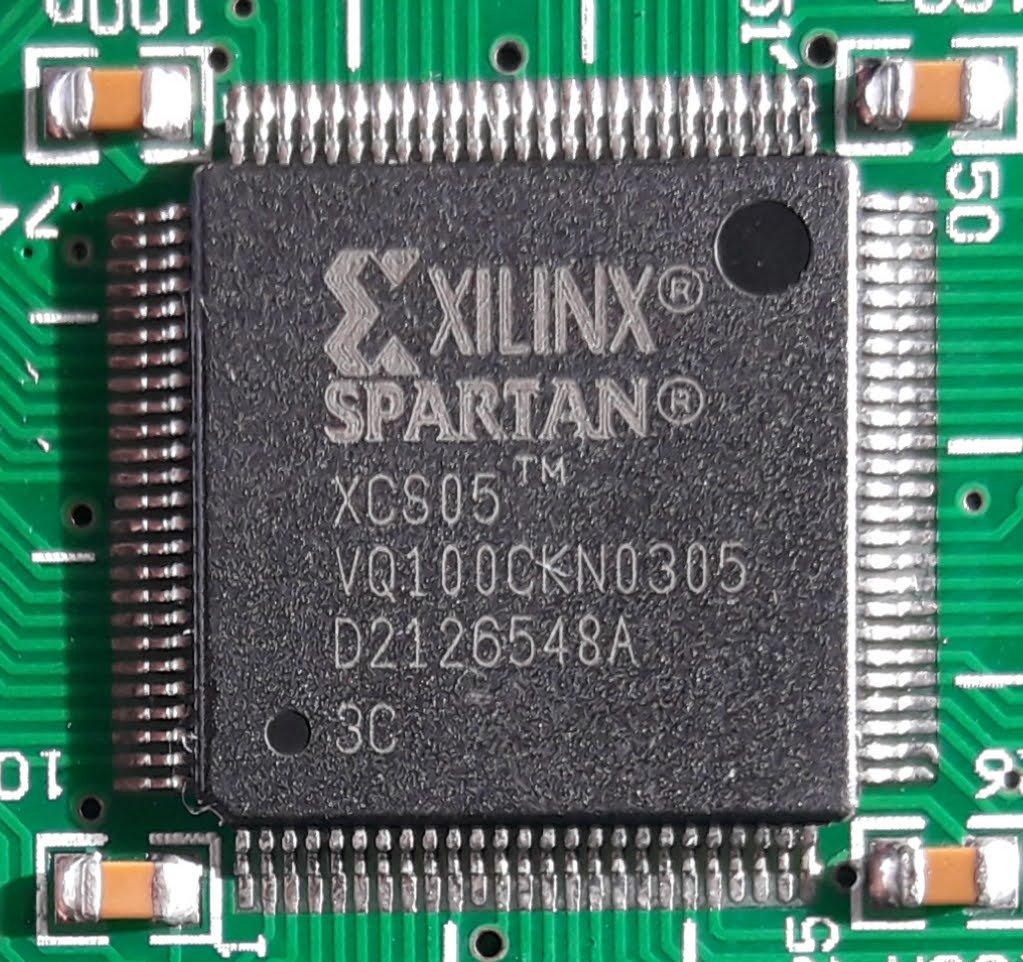

Dacha Posted January 26, 2021 Share Posted January 26, 2021 Вот картинка с пин-маркой для XCS05 для BEE прог Link to comment Share on other sites More sharing options...
