KIA SPORTAGE 2 KM 2008 Распиновка блока 95910-0Z200

[Роман_77__]

Ребят, очень нуждаюсь в распиновке блока 95910-0Z200 по KIA SPRTAGE 2 KM 2008

Устал уже скачивать всякий хлам с руководствами по эксплуатации вместо схем.

В автодате у меня почему то нет электросхем на KIA.

Буду очень признателен за простенькую распиновку +/- и диаг линия.

Надо всего лишь проверить на столе, выходит ли блок на связь.

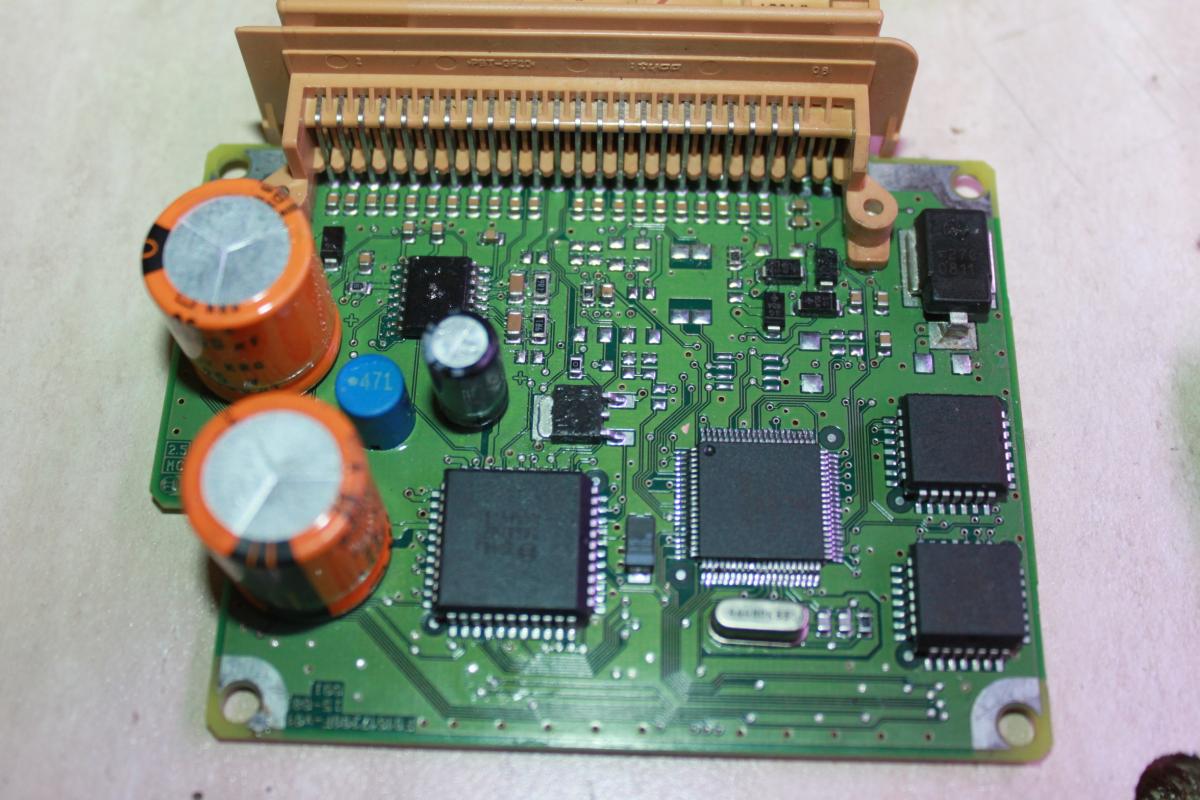

Попал ко мне блок после одного умельца. В блоке проц 9s12dg128 (4l40k).

Не известно, чем и как он его пытался делать, но проверять перед работой адекватность блока видимо его не учили.

В итоге клиент остался с блоком, который после его рук на авто на связь не идет.

А умелец рассказывает ему что так и було.

Надо как то его проверить на столе.

Спасибо откликнувшимся!

[desufa]

если терять особо не чего,то питание по диодам вызвонить,а вот диагностическую линию, если кан,то проще простого.не знаю как там организована она.

[Роман_77__]

Не вариант - к сомнениям по работоспособности блока добавятся ещё и сомнения по правильности подключения )))

[kilya31]

http://kia-rio.net/manuals/etm/ Посмотри тут, правдо там KIA RIO но может поможет

[Роман_77__]

Нифига - даже масса не звонится по 13 контакту, значит и остальное не подходит, блоки разные видать сильно. Спасиб парни за посильную помощь !

Ищу дальше. Схемы с спортажа первого тоже не подходят.

[kilya31]

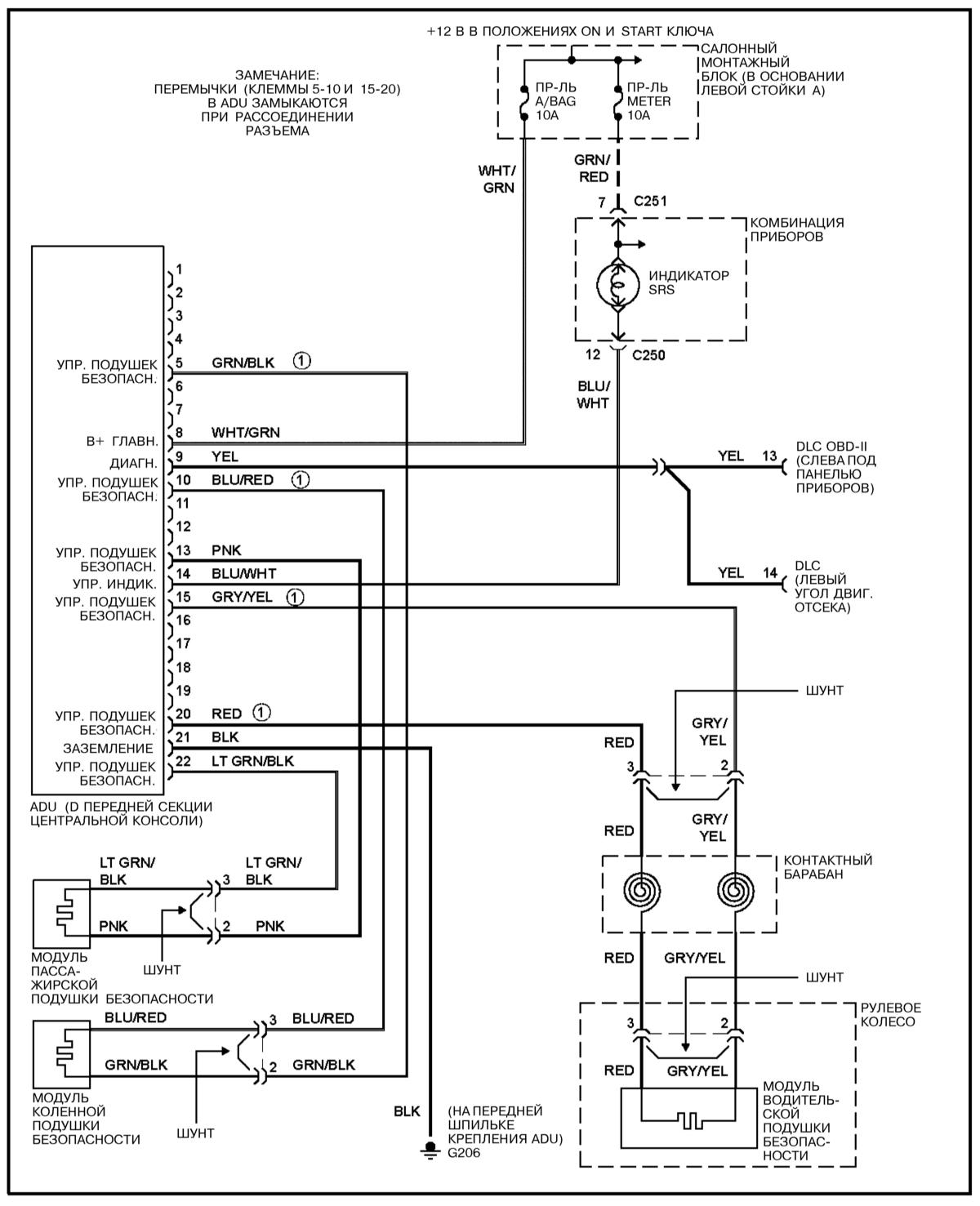

Посмотри эту ту на 8 контакт +

Изменено 19 декабря, 2014 пользователем kilya31

[Роман_77__]

Это брат схема первого спортейджа. я её проверил - она не катит.

[kilya31]

Я уже понял что от первого

[Роман_77__]

Не пойму, с какого компонента рыть питание на пин. Я не особо силен в схемотехнике.

[desufa]

вон же,в правом верхнем углу четыре диода в виде креста немецкого,правее них защитный диод.по нему плюс и минус можно найти.

[Роман_77__]

Ну его прлощадка звонится на общую массу на плате естественно, а питание от второго вывода ни на один пин не звонится

[Motor_37]

C санта фэ этих годов, одна ж контора.

SRS.pdf

[motodor12]

держи

SRS.rar

если не подойдет сообщи марку двигателя и ВИН авто

Изменено 19 декабря, 2014 пользователем motodor12

[vbv]

Разъем скольки пиновый ?

[georgii50]

Hyuhdai Tucson такой же блок.

Может нужно попробовать моторолку почитать?

Да названия авто хоть в гугле проверяйте.

Изменено 19 декабря, 2014 пользователем georgii50

[Роман_77__]

Извиняюсь за название, торопился. Неделю болтался без дела, а тут навалило сегодня....

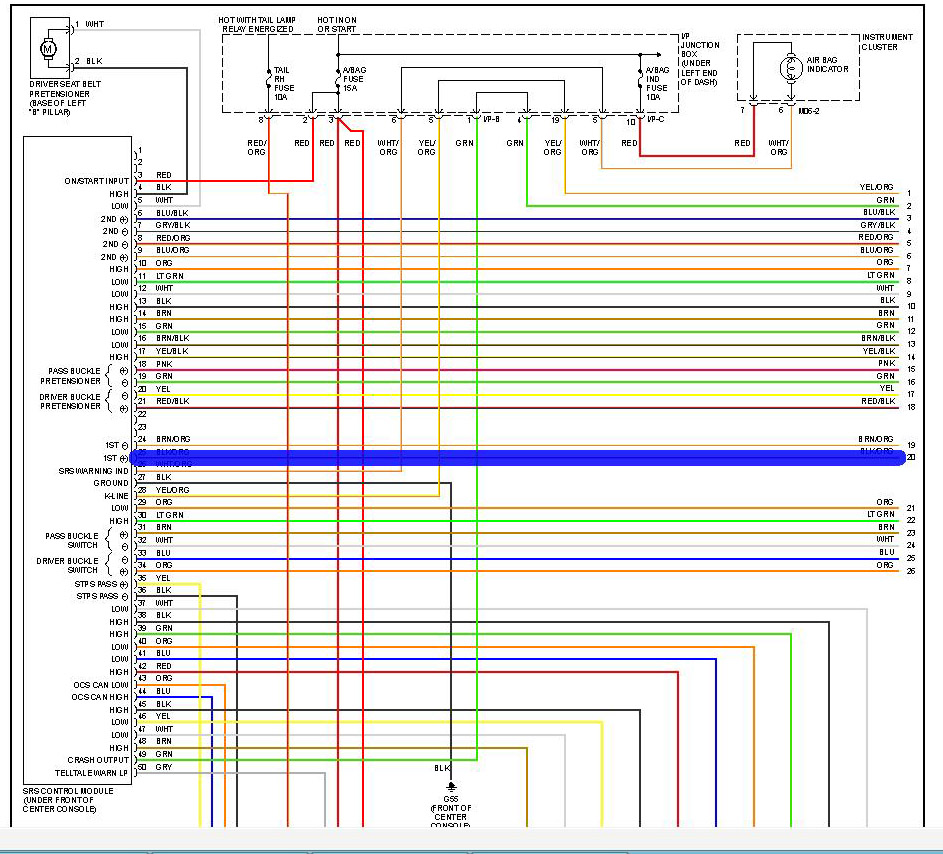

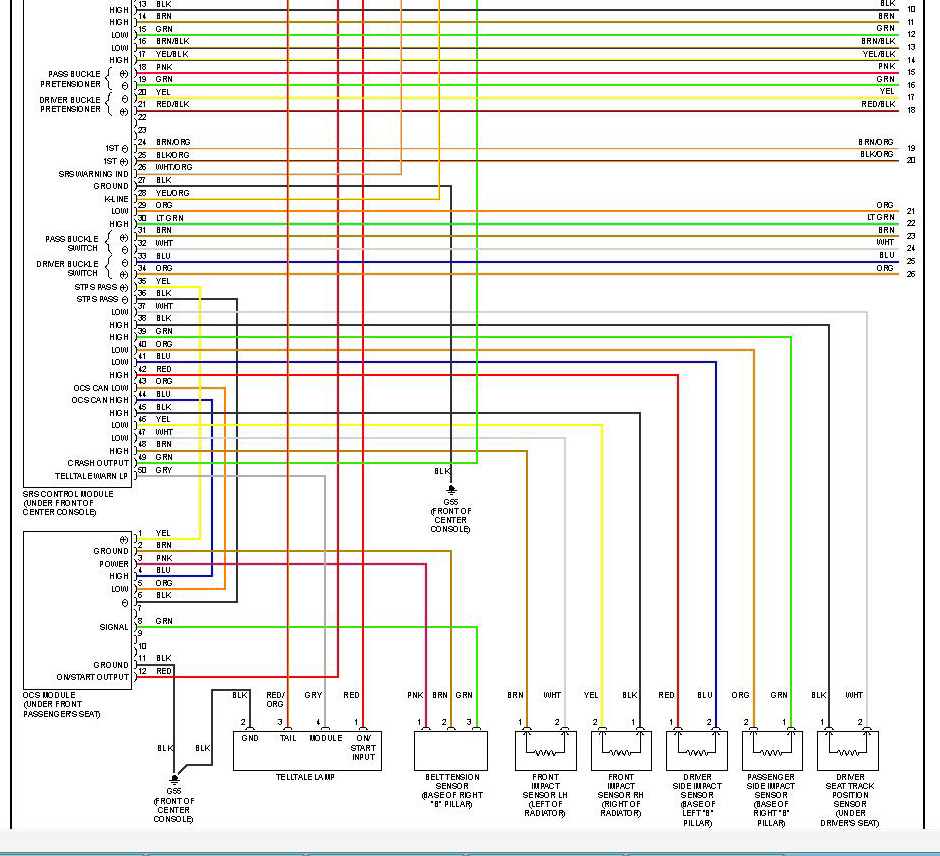

Разъем 50 пинов. Я склоняюсь, что схема, где 27 пин является массой - правильная, ибо видел я схему от первого спортажа и схему от третьего спортажа. Те схемы точно не такие. Вот теперь такая проблемка. Не могу сверить распиновку с блоком. Начал плясать как положено - от массы. Если масса на 27 пине, то по идее с этого пина должна звониться общее GND на плате. Нифига не звонится.

[motodor12]

Извиняюсь за название, торопился. Неделю болтался без дела, а тут навалило сегодня....

Разъем 50 пинов. Я склоняюсь, что схема, где 27 пин является массой - правильная, ибо видел я схему от первого спортажа и схему от третьего спортажа. Те схемы точно не такие. Вот теперь такая проблемка. Не могу сверить распиновку с блоком. Начал плясать как положено - от массы. Если масса на 27 пине, то по идее с этого пина должна звониться общее GND на плате. Нифига не звонится.

если марка и год выпуска авто указаны правильно схемы которые сбросил я точно должны подойти, сам каждый день пользуюсь такими

[Роман_77__]

Да, схемы те что надо. Спасибо! Но теперь надо как то понять, почему на основании схем не звонятся выводы....Завтра займусь. Ну и так сегодня голову над этим блоком парил. Парни, спасибо всем кто помог и пытался, уделил внимание!

[Роман_77__]

Ребят, все схемы уже испробованы, не идет на связь на столе. флешь и еепром вычитал. Если у кого есть аналогичный - поделитесь пожалуйста! Можно с крашнутой еепром - без разницы. почищу. Предыдущий специалист проц сдувал для чтения / записи. Дважды со слов клиента сдувал. Хозя сегодня пропиз**лся что делал ему чел и до него блок на связь выходил. Хотел отказаться я от этого блока при таком раскладе, но хозя плачет, готов платить по тарифу переделки. Сегодня поднимал проц, проверял пайку, перепаивал короче как для себя.. Нафиг было его сдувать- не понятно. Читается нормально по 4 проводам. Свою фулку кладу, мож кто посмjторит.

фотки подключения

https://yadi.sk/i/64Hch4w2dVXb7

https://yadi.sk/i/p0jnNFfTdVebz

https://yadi.sk/i/5bfMhvlvdVebv

https://yadi.sk/i/nZ7Nb5L9dVebx

SRS_Kia_Sportage_2008_95910-0Z200_MC9S12DG128_4L40K.zip

Изменено 20 декабря, 2014 пользователем Роман_77__

[Mihali4]

Флэш у меня нет, но вот еепром нарыл (не мое).

Твой точно кривой.

PS: на кардампе есть full, но за €

SRS_KIA_Sportage_2009_95910-0Z200_MC9S12DG128_CRUSH.rar

Изменено 20 декабря, 2014 пользователем Mihali4
