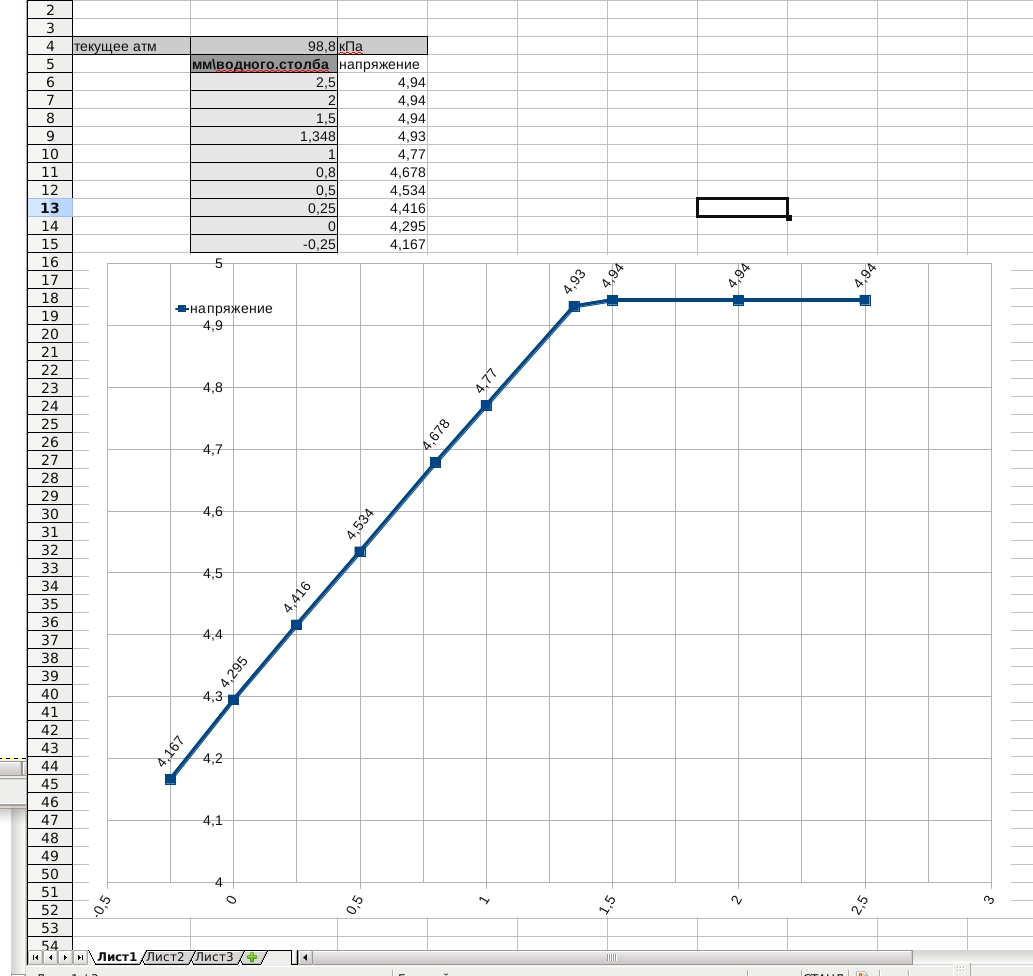

данные по замерам давление\напряжение

Приветствую коллег по битве ! поздравляю всех с предзимними утренними морозами морозами !! Моя машинка с её переделкой на инж берёт своё начало аж с далёкого 2006 года !! тогда я ещё ездил на ДМРВ. ДМРВ хз сколько б\у загнулся медным тазом после пылевой бури в поле перед грозой... это другая история... кароче надоели мне дикие скачки на ХХ, переделал систему на ДАД + ДТВ, как водится ДАД газельевый, ДТВ, вскрытый ДТОЖ, очищенный, откалиброванный, зафутляренный, чтоб не порвать выпуск оторвавшимся термистором. и так: после зимы в 2007м поставил я сия, 1.5 мес ковырялся с прошивкой, всё стало замечательно, пуск, ХХ, раб режимы, всё прекрасно, но ПХХ-ХХ как водится не понимает блок что после падения оборотов ниже оборотов ХХ, нужно давать газку в котлы, дабы не заглохнуть, крутил много, помогло мало. далее летом 2008 моя топтать сапог на дальний восток.. до лета 2009. зиму 2009-2010 я мучился. пуск только( ! ) со второго раза(стоит дистанционный пуск) при чем сколько я рыл и прошивку и железо, понять не мог, где касяк: вкл-стартер, подхватывает (1-1.5 сек) и глохнет не раскрутив двиг, со второй попытки, после 1.5-2х сек кручения чёткий пуск. было ощущение что что то зарыто в "повторном пуске", но до истины я не дорылся. Далее, градусник опускается ниже 18, отдельные вспышки и в результате, даже после повторного пуска свечи сырые, делаем следующую операцию, вынимаем свечи, с полным дросселем пару оборотов крутим двиг, вворачиваем запасные свечи, пускаем двиг, ждём 10 мин и уезжаем. приезжаем, 1 мин крутим двиг на 2-2.5к оборотах, выходим, ставим на сигналку, глушим, утром сетуация повторяется. по поводу пуска, пробовал разные последовательности(сперва покрутить с зажатым дросселем, потом выполнить нормальный пуск) другой вариант: сразу вворачиваем свежие свечи, первый пуск с зажатым дросселем, далее пробный второй пуск, двиг пытается чтото подхватить, один хрен залитые свечи. пробовал доливать 76-80 бенз(1\4), он испаряется быстрее, итог, пуск по веселее но не всегда, в 80% залитые свечи. грешил на сульфацию нагара(где то была замечательная статья) дословно не помню, но суть в том что тёплые или горячие свечи не покрываются какой то хренью, а на остывшие образуется какой то налёт, который препятствует нормальной искре, в результате не уверенный пуск. по поводу пуска - складывается впечатление что как только двиг пытается выйти из режима пуска - в режим пуск-хх, что то ломается и заливает свечи =) так как на пуске двиг чётко даёт вспышки, до момента, пока свечи совсем не зальёт. логи чего выложить ? могу с синхронным видео, со звуком. по поводу ПХХ-ХХ - это для меня вообще загадка, но кой какие "законы" могу выложить. сетуация как у чела в соседней теме, только у меня не расколбас, а "заглох" после "определённого порога" оборотов и так(желаемые обороты ХХ в прошивке 900 об\мин) : едим на 4-й, тормозим двиглом, "спускаем обороты" Ниже (3), скорость НИЖЕ ! (4) по любому должна включится подача топлива, но по логам в плодь до заглоха 0 мс импульс впрыска, двигатель вырубается как будто выключили зажигание =). Приходится "накатом заводить двиг пока не остановился автомобиль", на перекрёстке на повороте такого не получается =). Если сцепление выжать до (2), то двиг выходит на ХХ без проблемм. если на ХХ пытаться "тормозить двиг" пытаясь тронуться с места на ХХ, системма упорно пытается поддерживать обороты =) как и должно быть, но вот на ПХХ-ХХ - кал. На рабочих режимах машинка резво набирает ход, обороты крутятся до 4-4.5к(больше, жалко движку). В последнее время(1-1.5 мес стала вываливаться ошибка Слишком богатая смесь), планирую перекалибровать(или просто перепроверить) ДАД, ДТВ. таблица БЦН отстроена 9Мб текстовыми логами за 4 месяца периодических "логирований", в последнее время правки минимальны (+\- 1%). ДК реагирует на "разгазовку". отзывчивость на "гашетку" присутствует. по поводу богатой смеси пока чётких идей нет. ХХ ровный без брасков, дергания РХХ на ХХ минимальны +\- 1 шаг.в основном тонкая регулировка УОЗ. Мож кто поможет советом, мозг(биологический) уже взорван =) как обычно активные собеседники приветствуются горячем чаем с печеньками =) С уважением, Александр. P/S поросячие всплески, и выГрики со стороны на тему "да нахрен нада", машину на свалку - оставьте при себе. Всё настраивается, если знаешь что крутить.

олт не управляяет записью флэши,он может повлиять только на ноги адреса и данных попробуй на олт подать просто +5в, GND, !OE на флэшку с ноги панельки, если прошъётся, то косяк в трассах, контактакх(плавающие наврдки, итд итп - проверять все соседствующие дороги на сопротивление и напряжение, при запитанном вышеуказанным способом олте) хотя в твоей плате дороги на значительном расстоянии+олт "диагностика" работает(наверное и не сбоит) а какой флэша маркировки, досимвольно ? лутше фотку очищенной флэши(так ни хрена не разглядеть.)

ну прям БА-БАХ какой то =) феном выпаивал ? =) всё таки, проверь !WE, по дефолту "в режиме работы диод не должен гореть", тоесть активный уровень у него низкий, значит в режиме отсутствая записи, разность между !WE и +5в будет ~3,6в, а вот в режиме записи должен быстро моргать как старый CRT моник или лампа накаливания подключённая к переменке ч\з 1 диод. offTop, кто там говорил про выпайку феном ? красиво, да ? лутше уж тогда сплев Безе(вроде так называется) или Розе

осциллограф есть ? можно диодиком проверить,одним концом ч\з сопротивление 400-500 Ом на +5м, другим на !WE ФЛЭШКИ и попробовать нажать кнопку (диод моргат или нет ?, если да, знач аппаратно всё гуд,), т.к. адреса, данные в поряде, !OE в поряде, раз диагностика работает, а более туда ни чего не идёт, можно контакты что NC, на массу бросить, мало ли, мож это адресные ноги(A17+), а если адресные, то на них может быть сигнал из космоса и сведения о надвигающейся угрозе инопланетных захватчиков. а ещё лутше брось скрин разводки платы и фотку флэхи запаянной

вопрос скорее к программерам зашивающей проги, каким образом она детектит тип контроллера ? (читает первые байты прошивки в блоке, дабы узнать от какого блока прошивка ? - моё предположение) если диагностика идёт, значит флэшь читается возможно нет контакта с !WE, но это влияет только на запись в флэшку. попробуй разные зашивающие проги, в том числе с ручным указанием блока. "мало вероятно но возможно плавающий не контакт одной из адресных ног" была такая бойда, писал про наводки чрез пластик =)

ну если паять провода непосредственно к ногам микрух, то можно вообще навесной монтаж сделать -) а микруху SRAM купить тоненькую и под плату положить, а логику сверху навешать =)

в общий котёл бы скинул фотки как выглядит плата на шлейфе на блоке и карту этих отверстий с обозначением выводов. и на панельке хорошо получается, если её правильно подготовить. я изготовил полтора десятка плат на панельке все без отказно работают даже если платку чуть чуть качать, с треском трущихся контактов =)

комбиком грузится прошивка, читается ? олт свитч ту рам не говорит ? значит олт кривой

дак сразу надо было нормально написать =) его.... её... и опять же при условии если есть фен - это раз, а есть он не у всех, вовторых вонь от лака, тут не лакированные платы "очищаешь" от деталей уже задыхаешся, вовторых есть риск убить плату блока(так как ты греешь определённую область, а эта область не маленькая, то можно нинароком подороге чтонить смахнуть), опять же время + подготовка к термосдуванию + время на демонтаж флэхи, хорошо бы ещё дорожки по дороге не оторвать, что часто бывает ну не знаю - не знаю......вот цитата бывалого, несколькими десятками постов выше:

с какого перепугу её сдует с ПЗУ ? это раз отпаять ПЗУ (32 ноги), при этом не оторвать ни одной дорожки, ну или выкуцсить её, и выкинуть, хотя она рабочая - это 2 окисления металлизации в отверстиях(кто то тут писал) - это 3 время на монтаж - это 4 (что проще припаять 4 проводка и надеть плату или выкусить микруху, запяять качественно панельку, потом плату припаять к ногам панельки, потом припаять 4 проводка) ? - это 4 можно ещё пару несущественнух пунктов вписать.... при этом ты заплатишь в 2.5 раза больше, за тот же результат, решать каждому, сколько он готов выложить, за какой продукт. добавлено позже..... балин, ответил на пост недельной давности, **** кэширование, думал последний пост. пусть будет.=)

ессно 1. 2 - у тебя придёт ч\з панельку, накой дублировать проводком

есть упоминание про 24 ногу EPPROM еЁ нужно отвязать от проца, для того чтоб флэхой управляла плата а не проц на прямую а с проца 22я нога идёт на плату.

вот-вот, а металлизацию в отверстиях они лаком не покрывали. свинец и так не хило окисляется, по моему даже быстрее чем медь(по олову не скажу). а там несколько микрон... недавно прикол такой был, плата срывалась в ошибки. прозванивал на все варианты(коротышь не пропай не контакт в панельки) - всё норм, взялся за осциллограф и тут джин выскочил, с обратной стороны панельки по ПЛАСТИКУ !!!! шла наводка по напряжению !! тобишь крокадила на массу,, и щюпом с обратной стороны панельки в районе питания +4..+5v я в ахуе был. промочил со стороны контактов и состороны анамалии тампоном с ацетоном ,прошло, но не полностью. причём эффект как у переменного сопротивления на дорожке, тобиль ближе к ноге питания - выше наводка. Вот так вот, кто не верит, могу снять видео, при очередной разборке.

#> rm -Rfv ./

смысл в том, что не у всех есть неурезанные блоки, я к примеру на разборках долго выцеплял 41-й блок, а в магазах они счас почти 5 к\руб стоят. так что смысл есть и не малыйесли челу нужно только онлайн "кручение", то для этого подойдёт абсолютно любой рабочий блок, остальное адаптация и типы впрыска. P.S.: и стоит он наверное космических денег, как у лётчика и прочих =) хотя схемы есть и софт весь выложен, кто не хочет заморачиваться и тратить время-тот покупает, кто хочет сделать своими руками и разобраться, тот читает и разбирается.

дружище, если ты решил заняться разработкой сам, потрудись, почитай тему, самому проще будет. Поверь, подводных камней полно, сразу всё и не опишешь, от многово зависит исход.

ну, вот ты сам же ответил на свой "вопрос". если узел память -проц одинаковые, то и инженерник на любом блоке можно сделать, разве что в урезанных ты всех прелестей адаптации не получишь, а инженерник он и в африке инженерником будет.

всё верно, он самый укомплектованный по датчикам и каналом ИМ. распиновку не подскажу, я даллас из блока вообще выкинул нахрен.

ты в курсе чем схемотехнически блоки отличные от 41 и 61-го отличаются в связке EEPROM+CPU ?

работает в любом рабочем блоке семейства Январь 5.х.х даллас найдёшь в ключах от домофона, или на митинке в Москве, или на чипдипе по межгаллактическим ценам =)

каков характер дёрганий ?

глохнет ч\з какое время после пуска ?

а может и топливопровод и всё что внём находится, сам удивился когда менял фильтра, на продув еле дуется, поменял, пошла родимая.

есть подвижки в данной области ? собираюсь писать прогу для отладки программы с визуализацией. может стоит какой-ни какой пот реализовать ? блок порт(карта+прошивка) прога с визуализацией Unit =)
