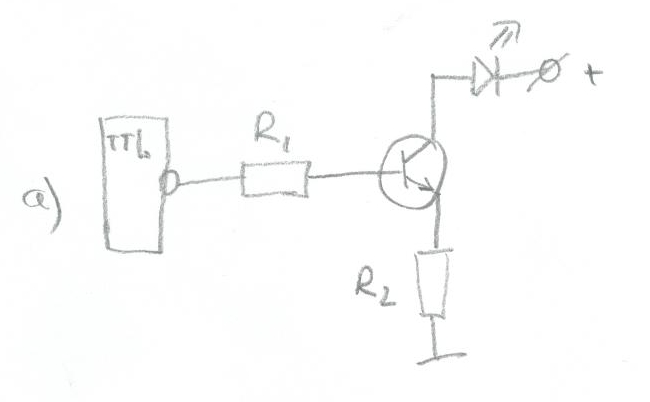

ну вот 2 варианта я делал по третьему: эмиттер вешал на массу, а диод с токоограничивающим резистером в коллектор на +5в

"адаптер" собран на адаптере USB-RS232 Подключался дома на столе, питание от аккумулятора автомобильного(12.1в). покопался на чиптюнере выяснилосб, что эту микруху раньше ставили в VS5.1. В БК Штат, в цепи kline запаяна mc33199D, бортовик не совокупляется с блоком(это как подтверждение того, что адаптер не неисправн).

руками, клаввиатурой, мышкой, аккумулятором свинцово-кислотным, полметра фитухи, мультимметр, осциллограф цифровой, etc что есть халявные проги ? разве, а я думал Transmit Data берёшь и меняешь машину, равносильно, не правда ли ? ICD - холявная прога? да, но она работает, и с точки зрения пользователя достаточно удобно. "работаю" я осциллография, сказав ICD "постоянно щимиться на блок", и уже осциллографом снимая сигнал с ног микрухи l9637, далее для кучи пробовал БК подрубать, у всех приборов, программ подключенных к блоку наблюдается тишина на ногах проца 90(RxD0) и 91(TxD0)

Адаптер ["]http://www.chiptuner...content/kline/] Адаптер K-LINE © VSM. проги вышивалки Combiloader, ChipLoader. Диагностика DiagnosticTool, AUTOVAZ, ICD, БК Штат 110x5. проблемма походу с этим зверьком или с хз, паотому что до его kline ноги сигнал есть.

осциллографом "прозванивал" цепи до l9637, на ногах Rx и Tx тишина. Как то нужно "по особоу" формировать сигнал к-линии ? до ноги "К" сигнал есть, на ногах Rx и Tx - тишина, что нужно "подшаманить" в цепях k-Line на блоке ?

сей зверь ISO interface, имя микрухи l9637, как с ней работать, хз l9637.pdf

Благодарю за здоровый интерес к теме, но в новом блоке кой какие аппаратные изменения в цепи K-Line заместо мэски, там стоит неизвестный зверь. кстати я протупил, блок не выходил на связь диагностикой, это я перед тем как новый блок воткнуть, старый проверил диагностикой, а потом подключив новый пытался слить с него прошивку, с чем и обломался, БК Штат тоже не хочет совокупляться с этим блоком., ни одна прога в т.ч. и железобетонный ICD ни захотел выходить на связь с блоком. что то похоже намудрили с k-линией

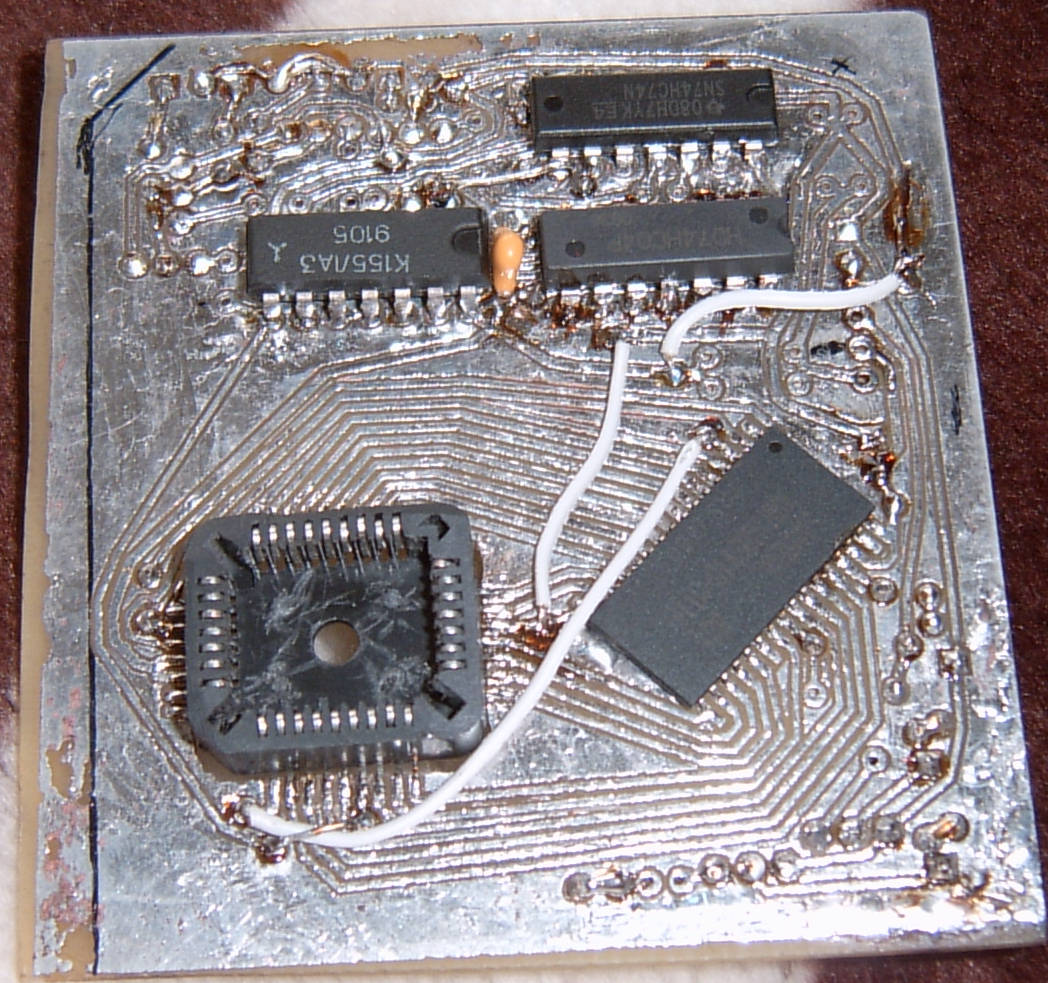

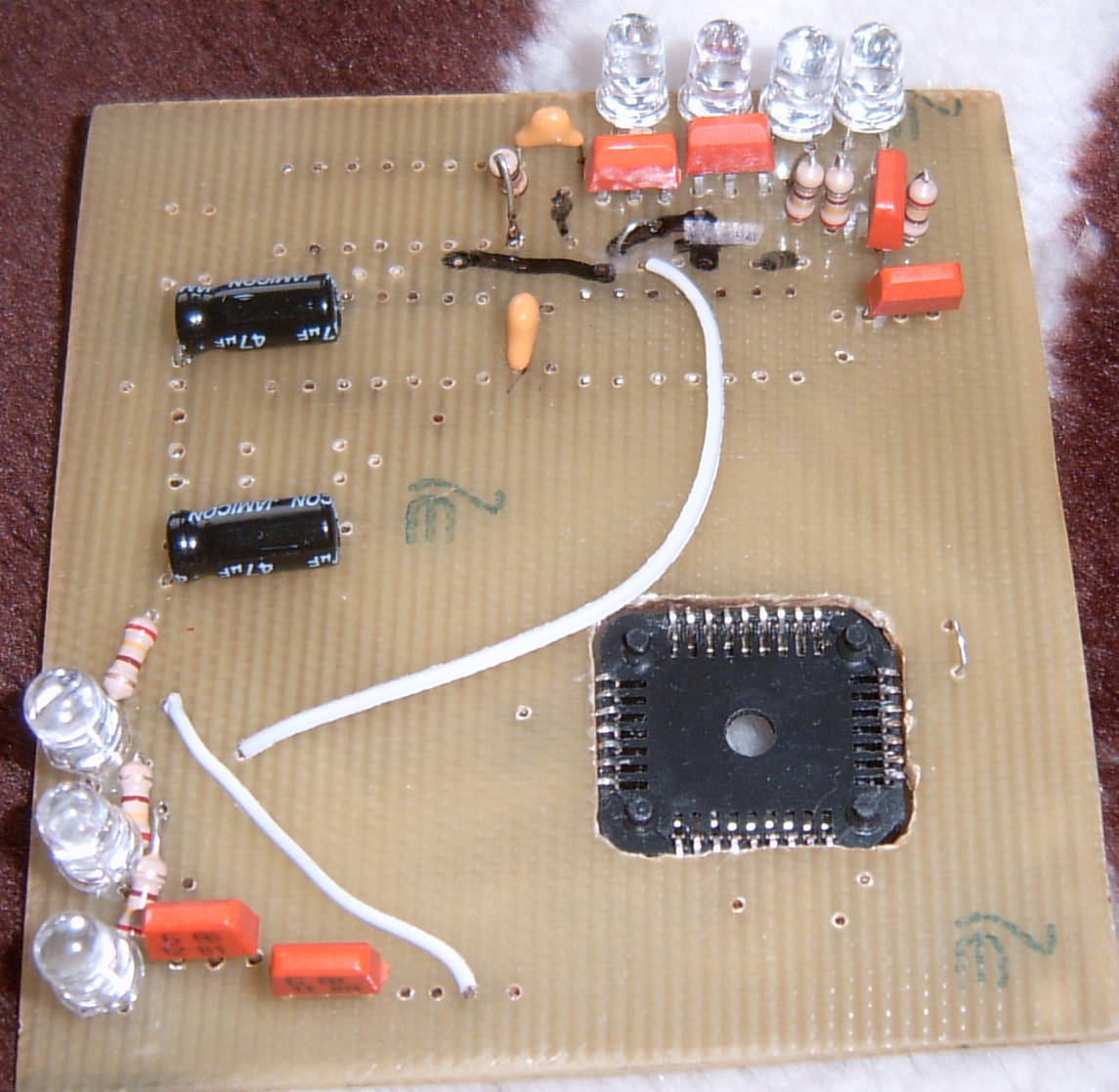

вы, правы тему создал [http://www.auto-bk.ru/forum/topic/18631/] вот готовая плата без стабилизатора, делителя напряжения и собротивлений на базу транзисторов(управляющих индикацией)

Купил новый блок Январь 5.1 2112-1411020-41, производства НПО ЭЛКАР, дата производства 11.2010 год, прошивка последняя серийная A5V05N35. (фото 1,2) фото3 - Январь 5.1 2111-1411020-61 производства НПО АВТЭЛ, дата производства 03.2000 год, прошивка J5V03G21. Разница в этих блоках, естественно кроме модификации, в том что один прошивается "на ура", второй залупается, при попытке прошить или считать прошивку с блока - неудаётся установить связь с блоком. В режим программирования входит. На диагностику оба выходят. все действия выполняю с одним и тенм же адаптером. Вопрос, как осуществить прошивку данного блока ?

что же тогда может мешать чтению или записи прошивки ? я говорю про то, что блок в режим программирования входит, тобишь ЭБН не работает, лампочка СЕ не горит, однаки все прошивалки говорят, что нет связи с блоком.

Блин, ночью спать нада, только счас заметил что панельку не той стороной запаял, придётся на шлейфе делать но это фигня, счас разбираюсь с новым блоком, на тему прошивки P/S искренне поздравляю всех, победивших глюки, чую настаёт мой черёд

на конец то появилось время на инженерник, на дняъ вытравил платку, пролудил, монтирую рассыпуху. Сегодня купил ЭБУ, нового образца, под фазированный впрыск(старый буду юзать как инжереный блок). Но вот не задача, новый блок не хочет шиться, на диагностику выходит, а вот с программированием залупается, платы посмотрел, вомле мски отсутствует как я понимаю даллас и резюк, это может влиять или нет на программирование блока? по инженернику, есть рассыпуха на 2 печатки, будет время, собиру ещё 2 экземплярчика.

я правильно понял, ты тарировал обычный ДТОЖ, для ДТВ ? или я туплю...

на конец то появилось время на инженерник, на дняъ вытравил платку, пролудил, монтирую рассыпуху. Сегодня купил ЭБУ, нового образца, под фазированный впрыск(старый буду юзать как инжереный блок). Но вот не задача, новый блок не хочет шиться, на диагностику выходит, а вот с программированием залупается, платы посмотрел, вомле мски отсутствует как я понимаю даллас и резюк, это может влиять или нет на программирование блока? Кто может помочь по новому блоку? (изг 11.2010. НПО ЭЛКАР) по инженернику, есть рассыпуха на 2 печатки, будет время, собиру ещё 2 экземплярчика.

Я читал параллельные темы на форуме, народ это и хочет сделать только както скооперироваться ни кто не может но на мой взгляд если нет основы - прошивки которая хотябы вовремся искру даст и бенз сикнет, старт будет тяжолый. на мой взгляд. кроме того писать нужно унивирсальную прогу с вкраплениями ассемблерных вставок(реализующих начинку блока и проца) - вроде прослойки между прогой и кишками, тоесть как ядро в LINUX. таким образом меняя ядро алгоритм остаётся тотже(ессно условно, зависит от начинки и возможностей, база то остаётся той же, поправки меняются - взависимости от вкусностей железа и датчиков.)

кинь печатки в SprintLayout посмотрю

тебе печатки или смонтированную платку ?

2 CM_GT , долго ли карту сделать, по аналогии с существующими, или катру для чего для CPT ? зачем ? если будет свой софт ?(тобишь своя прога, которая будет показывать режимные точки и позволит в реальном пвремени проавить графики), такому ты CPT не наушишь уж точно.

ну под ОЗУ я подразумевал SRAM, я про эти режимные точки и толкую, у контроллера есть XRAM = 3 kb, там насколько я понял воляется всеми любимый EEPROM, который очищается при обесточивании, там хранятся только значения самообучения, тоесть какие-то сейвы прошивки. которые понятны только прошивке. я предлагаю выкурить прошивку, и на определённом этапе сейвить значения всех режимных точек вычисленных по таблицам в SRAM в оставшиеся 64 кб(ну или у кого сколько там будет я видел микрухи до 512 кб, это усраться на сколько хватит (правдо там 19 адресных пинов но это не важно)) а другим контроллером читать всё то что мы насейвили и про парсить(выкидывая дубликаты инфы, т.к. вал крутится с разной скоростью, а дамп SRAM будем с определйнной периодичностью читать, хотя можно внешний контроллер научить читать SRAM только после того как в неё что то пришло, или вообще мониторить адреса этих 64 кб, как только на них что то пришло, нюхать то что рпишло и отправлять на комп, так будет правильнее.) не важно пропадут или нет, главное тачег на этих 509 океан, а новые и так хорошо работают =)

а ссорцы прошивки у тебя на чём, на C ? вообще у нас есть на борту 128К х 8 оперативки, тоесть есть 64к глухой ни каму не нужной памяти. сколь там нужно чтоб записать текущие параметры ? зависит от количества таблиц, ну допустим 60 x 2D + 30 x 3D итого получаем 60 b + 60 b итого получаем 120 байтов на оборот, берём макс 6000 оборотов, получаем 1 мс\на оборот. итого получаем 120 байтов\мс. забиваем эти 64 кб, ну или 50 кб, чтоб успеть прочитать. и пусть прога перезаписывая покругу пишетт в эти 64 кб озушки состояния системы, и ч\з внешний контроллер (а их счас море) мы будем по команде считывать блоками скажем по 16 кб озушку, то что было одинаковое - то отбрасываем, что изменилось, то фиксируем на компе.(отправляем или по усб или ч\з тот же RS232) сохраняем на винт, потом садимся с кофе и смотрим как работал двиг в каких таблицах, в какой точке на какой момент времени, таим образом можем определять причины сбоев. было 2 варианта 1 ч\з usb или ч\з LAN, но нужно мудрить интерфейс со стороны блока., за то при скоростях хотябы 10 мбит\сек можно многое проситать за 1 мс.

В общем устал я ждать паренька с платами, вчера разбирались со схемой. Разобрались. Заказал комплектуху, текстолит на 2 экземпляра, один себе, второй "на продажу", цена вопроса пока около 300 рублей(себестоимость комплектухи на 1 экземпляр) + текстолит + Хлор+время. кому интересно, могу изготовить, ессно как обычно чем больше, тем дешевле. единственное отличие - нету у меня промышленной травилки, поэтому делаю по старинке. как сделаю, выложу фотки, кто заинтересуется, пишите. речь идёт о Январь 5.1. При желании, опционально попробую сделать интерфейс Январь 5.1 - USB, с единым блоком управления, индикации и проводом. (эту хрень пока не рассчитывал, ессно будет несколько дороже) в идеале хотел придумать механизм считвания данных непосредственно из ОЗУшки контроллера, но в следствии отсутствия ссырцов алгоритма прошивки это безсмыссленно. НО, позволяет полностью промониторить работу проги управляющей двиглом, показатели того в какой точке сейчас находится "маркер"(я говорю от 2D, 3D таблицах) и отладить прошивку. по этому случаю собираюсь писать свой софт для всего этого хозяйства. всё упирается в ссорцы самой проги(прошивки), адреса каждого из параметров можно выцепить и так(ессно запарится придётся, чтоб определить адрес каждой настройки). Буду рад вступить в дискуссию с единомышленниками.

граждане, в качестве EPROM подойдётли микруха от старых видеокартачек (напр HT27C512-70), там как раз 64 кБайта (память 8bit) есть у когонить принцыпиальная схема платки ? какими микрухами ещё нужно обвязать память чтоб получить велосипед ?

1 комплект = плата+ комплектуха посрокам не критично, готов ждать групповухи. kotelok, отпишись в почту(в личке) о том когда будет готов комплект ? деньги сразу переведу.

А форсунки прекрасно моются и в гаражно подвальных условиях, жидкостью для очистки карбов. Надо только кусок шланга и источник питания.

дак скачай их прошивку и погляди их калибровки. Насколько я понял при торможении двигателем на оборотах в 1600 если выжать сцепление мотор не выходит на хх и глохнет ?
