Пасибо, буду смотреть.

[Shurik]

Кстати, подумал тут, можно прицепить внешнюю память, например, 24С..., ноги свободные есть, и в нее расшифровку ошибок вписать.

[виктор44]

Надо вспоминать TWI.Очень давно это было.

[sashashemelev]

Привезли Atmega32a. Прошил через PonuProg последнюю прошивку( до этого прошивал им же атмегу16). Прошивку вижу в контроллере, стёр и снова прошил. В тестере не запустилась. Индикатор рабочий 100% (WH 2004L-YGK-CP). При запуске горят квадратами 1 и 3 строка, контрастом регулируется. Осциком ещё не смотрел на ногах импульсы. Может в фьюзах дело?

[sashashemelev]

В общем на 24 ноге постоянно висит высокий уровень. Может прошил криво?

[mihail_smol]

Уважаемый автор проекта, а возможно ли реализовать так же диагностику ABS, ЭУР,ИММО, электропакетаи т.д.? Если например взять МК с более емкой памятью?

[sashashemelev]

Ребята, подскажите как должны быть выставлениы фузы. Проект не работает, не подает признаков жизни...

[виктор44]

В общем на 24 ноге постоянно висит высокий уровень. Может прошил криво?

На 24 ноге сидит JTAG,его надо отключить.Тогда будет всё работать.В посте 145 в папке SIM есть текстовый документ,там всё расписано!!!

Изменено 29 марта, 2012 пользователем виктор44

[виктор44]

Уважаемый автор проекта, а возможно ли реализовать так же диагностику ABS, ЭУР,ИММО, электропакетаи т.д.? Если например взять МК с более емкой памятью?

Можно если взять ATMEGA64 и предоставить мне документацию по этим устройствам!

[sashashemelev]

В общем убил похоже фузами 2 микросхемы, ни одну прошить не смог.....Сейчас ни прочитать, ни записаь не могу. Или я в PONUPROG выставить фузы не смог, либо я ничего не пойму....

[mihail_smol]

Можно если взять ATMEGA64 и предоставить мне документацию по этим устройствам!



Какая именно должна быть документация?Т.е что в себя должна включать? И еще один вопрос... возможно ли прицепить к выходам МК USB или хотя второй UART, для того что была возможность сделать универсальный прибор: Микротестер+ адаптер K-Line для подключения к ПК? Т.е МК во втором случае работал как бы в роли буфера.... Конечно можно просто поставить переключатель и все, но не хотелось бы ставить механические контакты, а реализовать это программно, режим работы устройства либо Мкротестер, либо адаптер...

[виктор44]

В общем убил похоже фузами 2 микросхемы, ни одну прошить не смог.....Сейчас ни прочитать, ни записаь не могу. Или я в PONUPROG выставить фузы не смог, либо я ничего не пойму....

Фузами убить контроллер нельзя!Попробуй подать внешний тактовый сигнал.

[виктор44]

Какая именно должна быть документация?Т.е что в себя должна включать? И еще один вопрос... возможно ли прицепить к выходам МК USB или хотя второй UART, для того что была возможность сделать универсальный прибор: Микротестер+ адаптер K-Line для подключения к ПК? Т.е МК во втором случае работал как бы в роли буфера.... Конечно можно просто поставить переключатель и все, но не хотелось бы ставить механические контакты, а реализовать это программно, режим работы устройства либо Мкротестер, либо адаптер...

Нужен протокол обмена с АБС и тд и тп и формулы расчётов параметров для вывода на индикацию.Насчёт USB-K-Line пока ничего не знаю.

[sashashemelev]

В общем убил похоже фузами 2 микросхемы, ни одну прошить не смог.....Сейчас ни прочитать, ни записаь не могу. Или я в PONUPROG выставить фузы не смог, либо я ничего не пойму....

Одна микросхема выжила - всё заработало. Подал внешний тактовый сигнал. Вторая похоже умерла.....Завтра или послезавтра буду тестер тестить на машине. О результатах отпишу.

Изменено 29 марта, 2012 пользователем sashashemelev

[mihail_smol]

Нужен протокол обмена с АБС и тд и тп и формулы расчётов параметров для вывода на индикацию.Насчёт USB-K-Line пока ничего не знаю.

А где хоть примерно могу найти необходимые протоколы обмена? Просто есть желание хоть чем нибудь помочь развитию проекта... В документациях кроме как описания, ошибок и схем подключения ничего нет... А по поводу USB-K-Line... Возможно ли просто сделать в меню пункт при выборе которого МК с одного порта перекидывает данные в другой, без их обраотки?а на них можно уже подвесить или MAX232 или FT232, и получить просто K-Line адаптер?

[виктор44]

Я тоже много искал документацию и нигде не мог найти.Может где то есть за денюшку,я не знаю!Перекидка данных с одного пора на другой (мне кажется) ничего не даст.Хотя может я ошибаюсь.Надо описывать USB.Пока хочу попробовать подцепить к контроллеру 24с64,чтобы сделать расшифровку ошибок.

[Shurik]

Было бы интересно реализовать автоопределения ЭБУ (а в случае невозможности предложить выбрать из списка), насколько я понял, нужно смотреть ответ, только вот что какой блок отвечает, вот в чем вопрос.

[виктор44]

ЭБУ отвечает название прошивки,если прошивка тюнинговая,то блок определить нельзя(например "ДЯДЯ ВАСЯ"-какой ЭБУ не известно).Автоопределение ЯНВАРЕЙ (Россия83 или Евро2) по комплектации датчиком кислорода должно работать.

[sashashemelev]

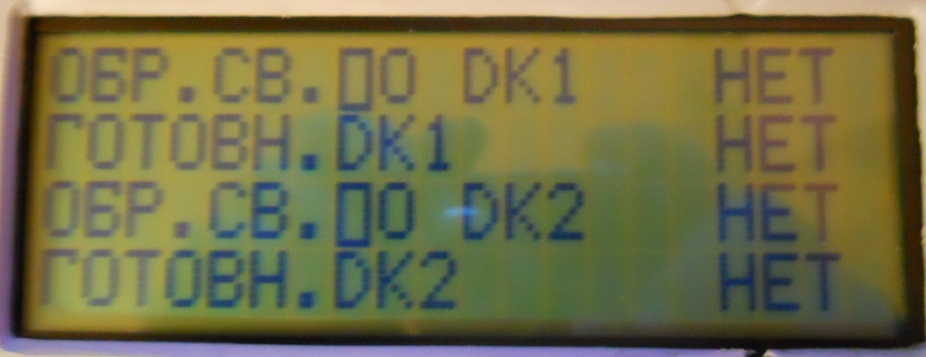

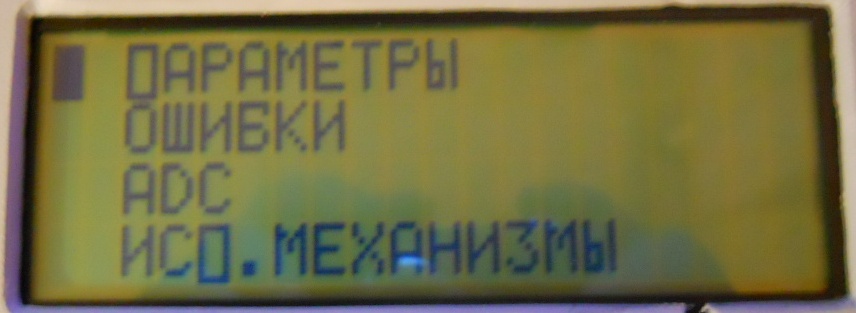

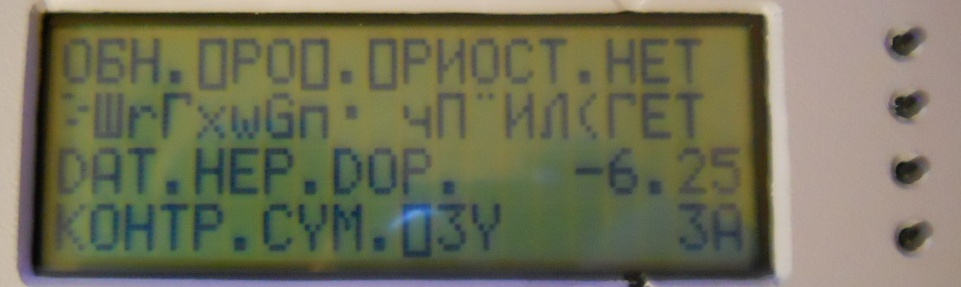

Подключил тестер к программе MK_TEST. Все работает, только вместо символа "П" везде прописывается "О". И еще в одной строке белеберда пишется. В чем может быть дело? Прошил криво? Пробовал двумя прогами - Пони прогом и CVAVR. Фотки прилагаю..

Изменено 30 марта, 2012 пользователем sashashemelev

[виктор44]

Сбрось документацию на свой LCD,и какой ЭБУ?
