eangald

А что "В контакте" никто не помог?Ну тогда только на mail.ru-может там какая гламурная блондинка чего нибудь насоветует.

Реализовал режим "Кавиация" пока пошагово-10%,20%30% и т.д.Как появиться побольше свободного времени постараюсь сделать регулировку длительности и частоты импульсов с помощью энкодера,ну или на крайняк переменным резистором. Stend_Injector-V3_cavitas.rar

Накачать Datasheet на mosfet и по параметрам выбрать наиболее подходящий.Типа так N-Channel MOSFET,корпус ТО263 Есть такая программа "VRTDVD2009",лежит на rutracker. VRTDVD2009.bmp

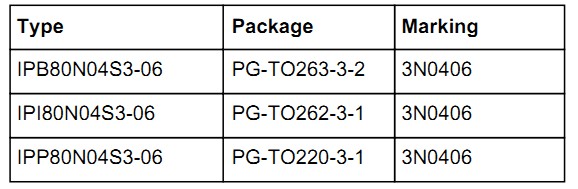

N-Channel MOSFET со встроенным быстрым диодом,типа Шотки. 3N0406.pdf

Поздравляю всех погранцов с праздником! 84-86 год, Хабаровск-41, в/ч 9783,начальник радиомастерской .

В магазине(я ссылки давал),цена вопроса 60-80 руб.Пока покупать рано,надо его еще прикрутить.

Небольшие изменения: 1) немного доработал печатку,просто свободные пины микроконтроллера посадил на разъем,это будет нужно для подключения"Энкодера" с помощью которого реализую плавную регулировку "частота\скважность".Больше доработок печатной платы не будет. 2)По схеме вместо кварца на 10Mhz будет использоваться 8Mhz,так проще расчитывать коэффиценты и т.д. Обновленный архив прилагаю. Stend_Injector-Vxxxx.rar

Содержимое архива распаковать по адресу:C:\Program Files\Labcenter Electronics\Proteus 7 Professional\MODELS LCD-дисплей RUS.rar Попробовать надо в Proteus загнать и посмотреть как работает.

Попробовал,все нормально.На всякий случай выложу еще один архив. Рабочий стол.rar

Уже прочитал и почти прикрутил.Регулировку скважности пока сделаю пошагово,то есть типа 10% 20% и т.д.

Наоборот,та что выложена как раз доработана,это моя что на фото 1 версия.

Подскажите принцип и параметры работы в режиме "Кавиация" ,постараюсь реализовать. По схеме и на печатке все стоит на своих местах: U1-Микроконтроллер ATmega16 U4-Транзисторная сборка Дарлингтона - ULN2003 U3-Стандартная логика 4 элемента 2И - 74HC08 (аналог 74HC08 это КР1564ЛИ1 или К155ЛИ1) На фотографии внутренностей не хватает пары элементов для реализации стробоскопа это Q7 (IRF1310) и R15 (100Ом) ,просто это была 1версия печатки.Так же на плате отсутствует реле RELAY4 для переключения +5V и +12V на питание форсунок,его я думаю лучше разместить рядом с блоком питания форсунок.

Можно приобрести программатор"USBasp" (цена вопроса 170руб) , скачать программу "AVR Burn-O-Mat" и через ISP зашить контроллер.

Прошивал с помощьюTL866.

Реле наковырял из старых сигналок,там же можно разжиться и ULN2003. Функциональность стенда следующая: 1)Измерение сопротивления форсунок и соответственно выбор напряжения питания(+5V или +12V)-все это автоматом. 2)Баланс форсунок-период 6 мс,длительность импульса 4 мс. 3)Режим выбора форсунок-можно по отдельности,а можно сразу все. 4)Мойка-период 100 мс,длительность импульса 10 мс,чистим 10 минут затем пауза 5 минут и вновь чистка 10 минут. 5)Промывка импульсами плавающей частоты. 6)Режим продувки рампы. Пока функционал не велик.На будущее есть задумка реализовать раздельную регулировку периода и длительности импульсов.

Вот на днях запустил свой стенд на ATmega 16.Пару скринов и архив с информацией( схема,прошивка,печатная плата) выкладываю,может кого заинтересует. Stend_Injector.rar

93Cxx и 93Sxx работает без проблем.

Нанотехнология!

http://www.youtube.com/watch?v=GhxqIITtTtU&sns=em

К стати если будет использоваться прошивка от Виктора,то у него в комплекте есть и под 037 ДМРВ и под 116.

В проводке больше ничего делать не надо.Сами форсунки остаются старые,а по поводу ДМРВ уже написали.

Вместо резонансного установить широкополосной,прокинуть от блока управления экранированный кабель на ДД,и все.

С переделкой под широкополосный датчик детонации из серии Январь5.1 и VS5.1

Смотрю китайцы по весне активировались-выкинули следующее обновление. http://www.autoelect...inProUpdate.htm

Ну зачем так открыто рекламировать,тем более проще и гораздо дешевле будет заказать в Китае-принципиально не стал бы переплачивать барыгам.
