Фото панелей TOYOTA

Recommended Posts

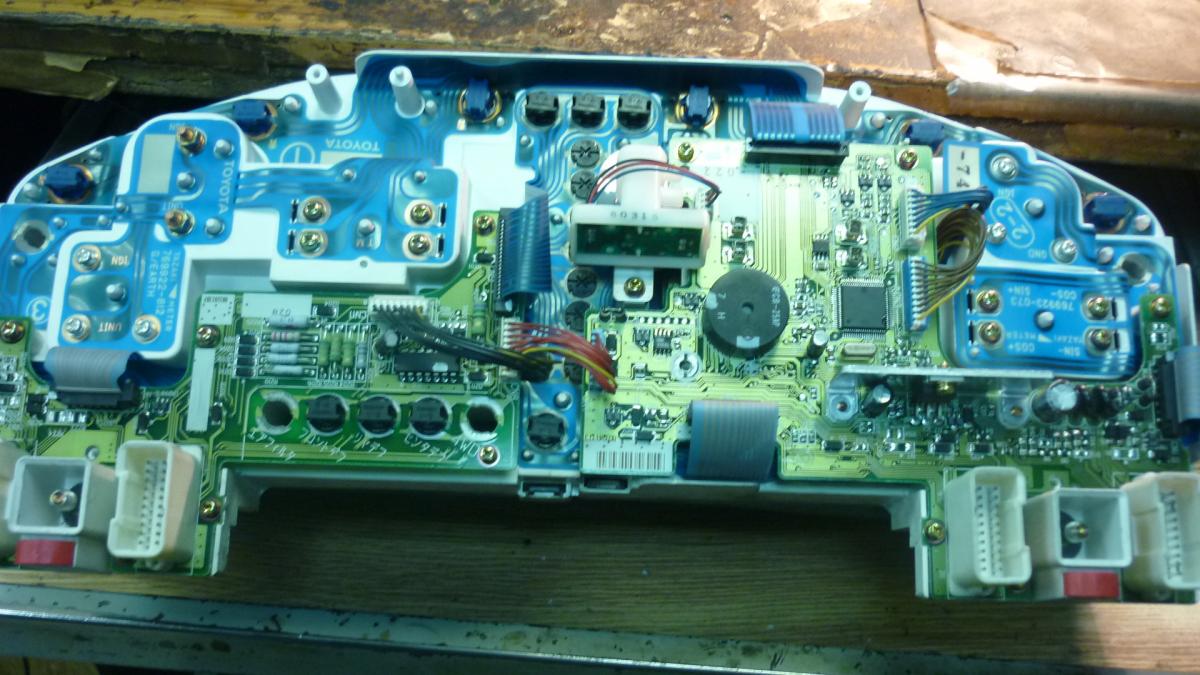

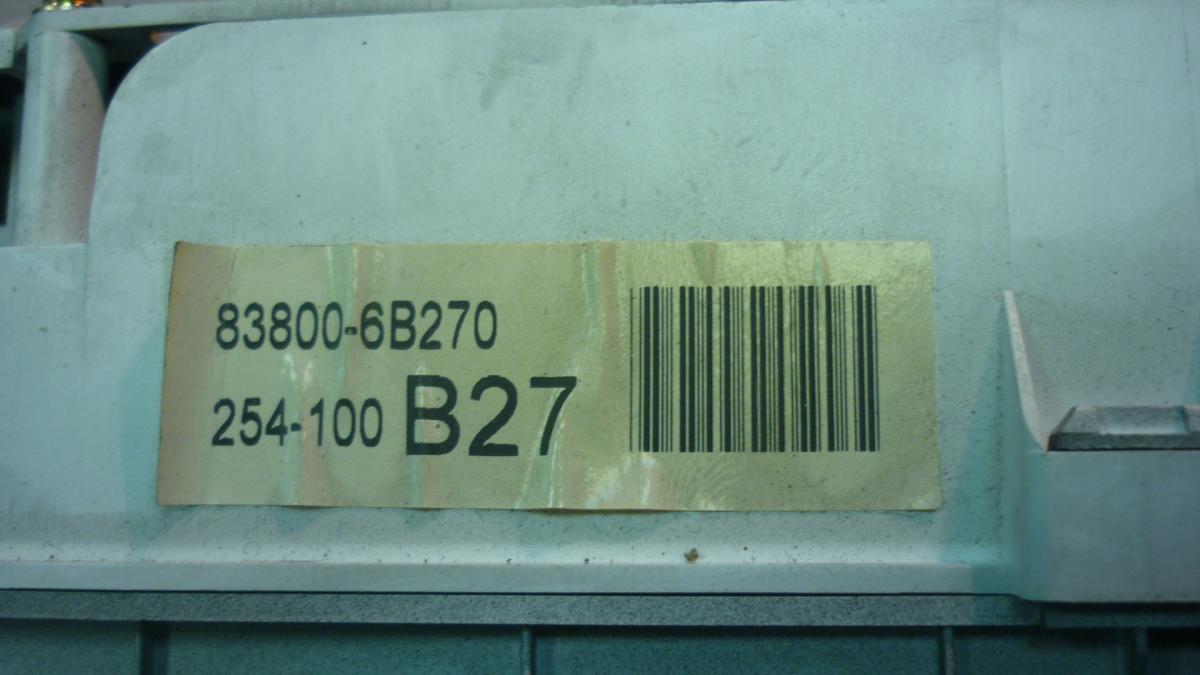

Toyota Land Cruiser Prado 2002



Щиток снимается эллементарно.. Единственное разъемы хитро снимаются. Вверху щитка есть две бобышки пластиковые по сторонам, их надо открутить и разъемы просто вылезут.

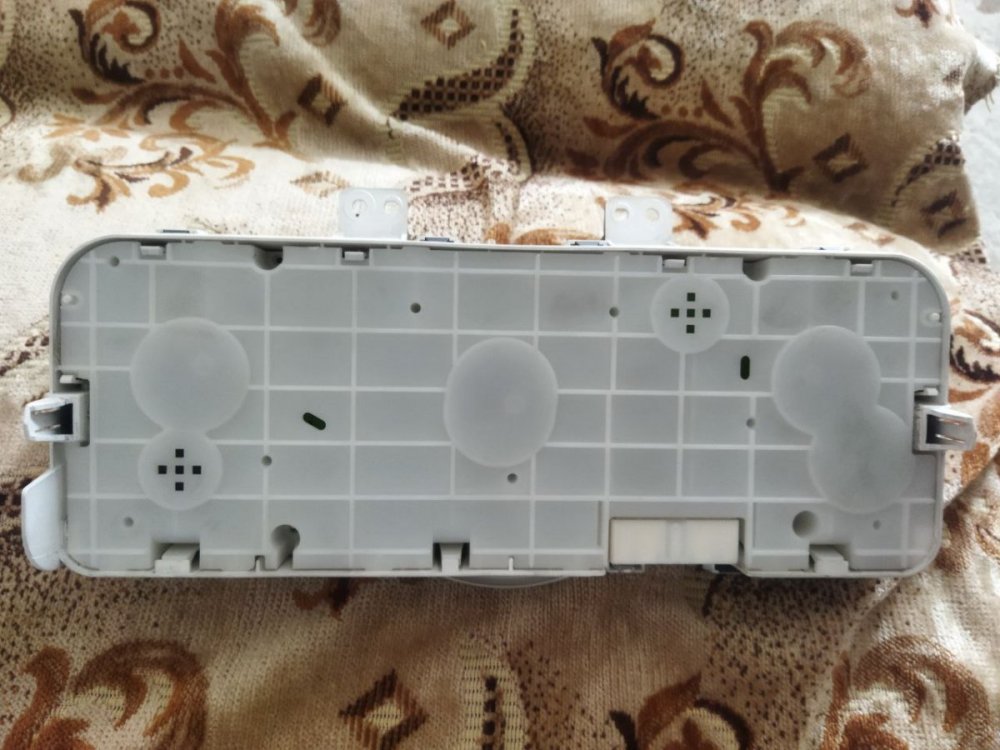

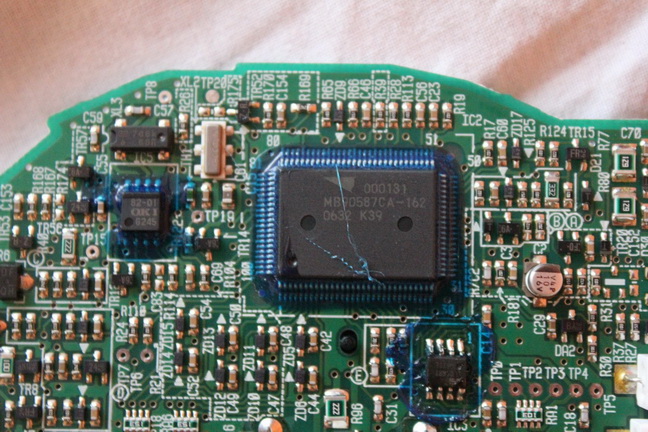

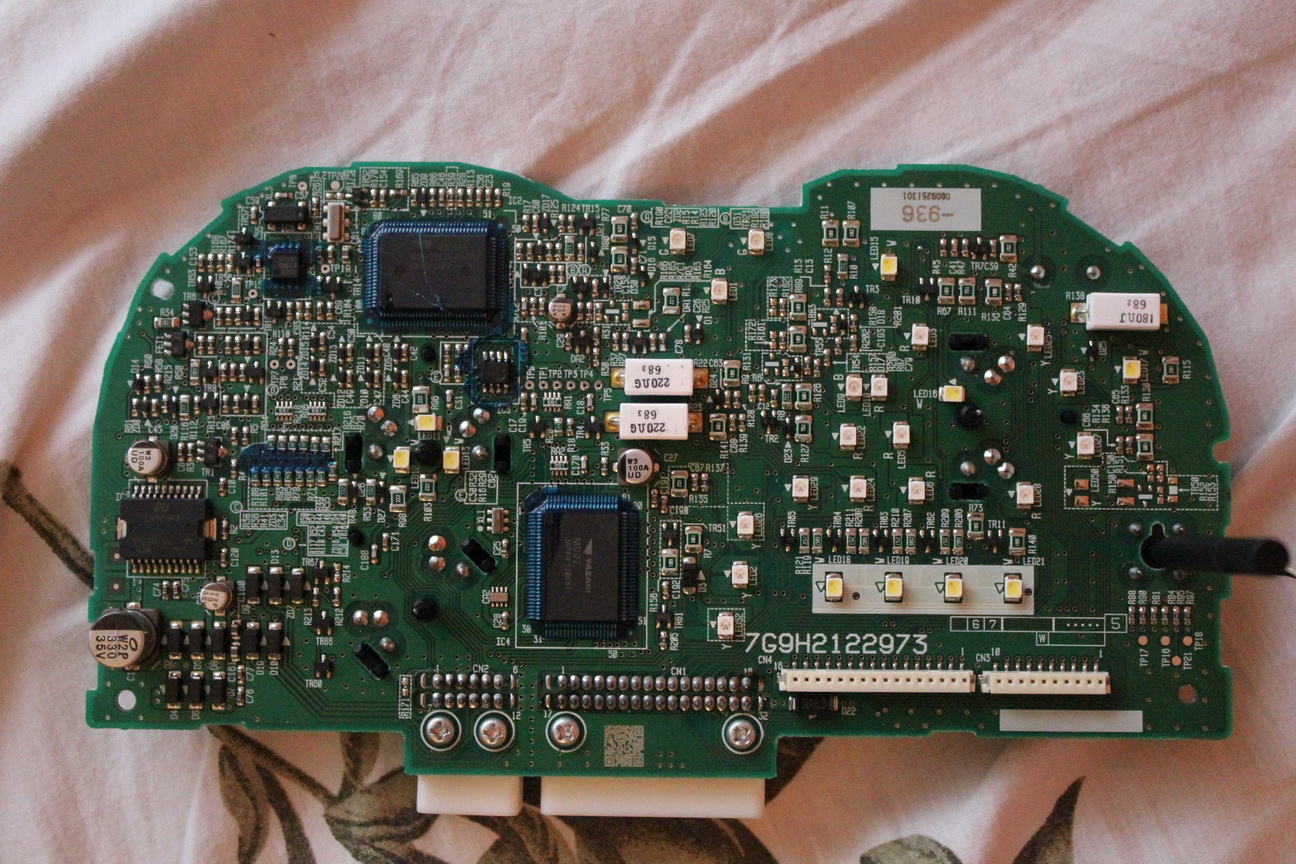

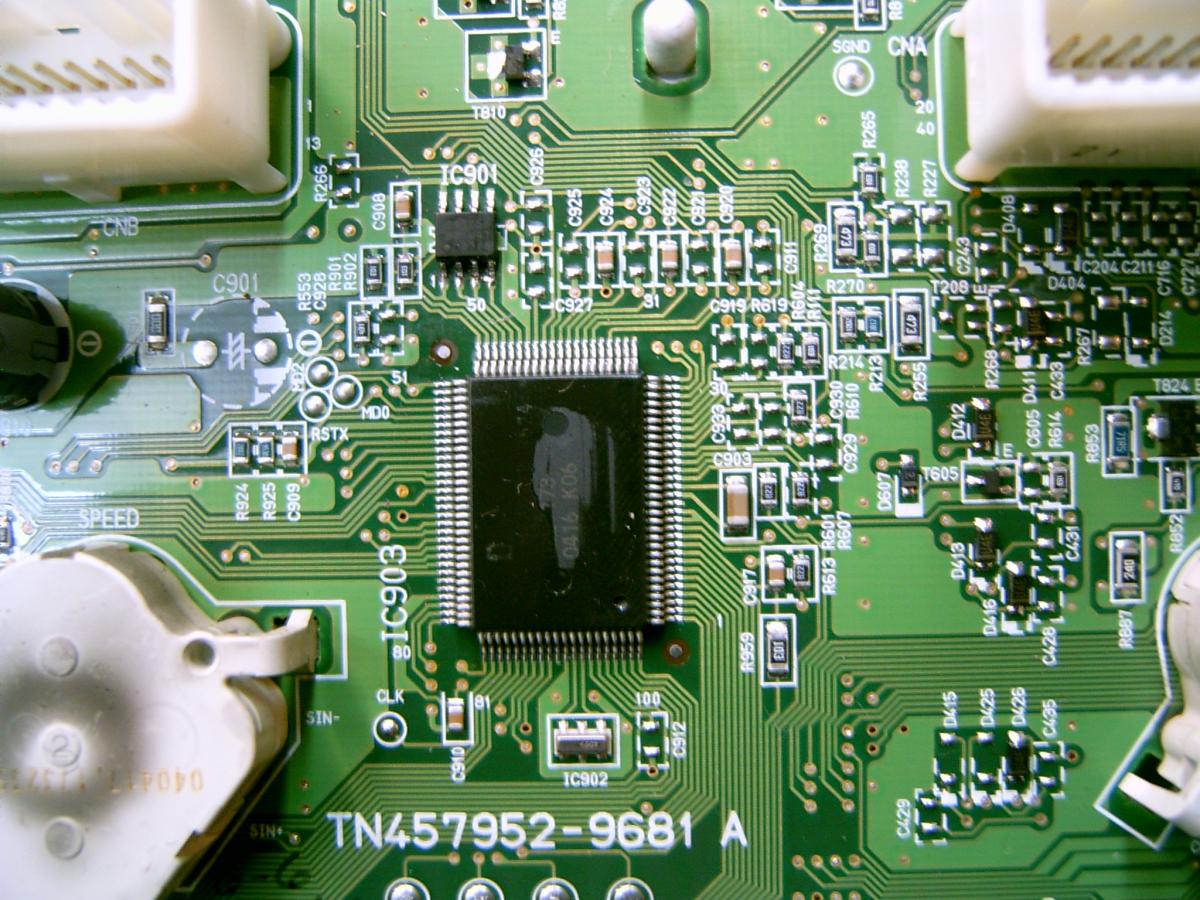

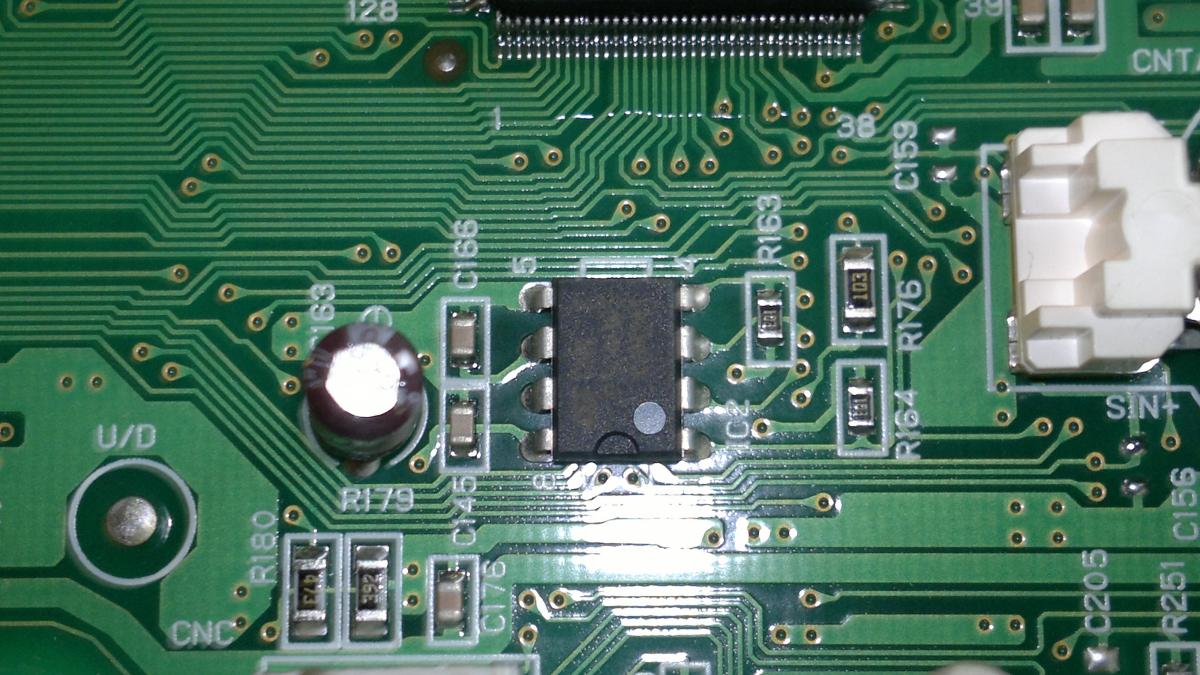

Сама панель халява, стрелы дергать не надо. Снимаем заднюю крышку и вот она 93с66.

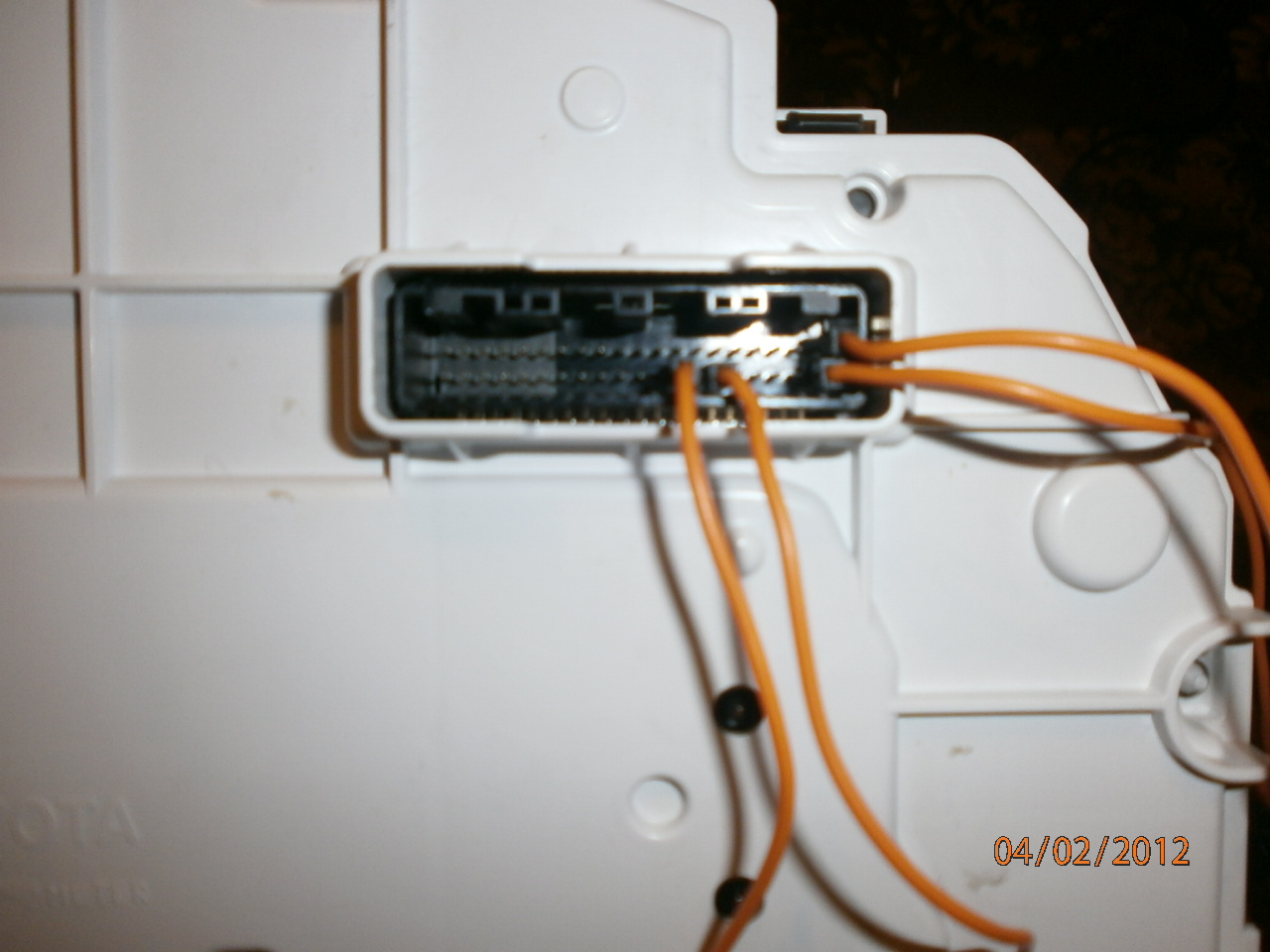

На данном разьеме pin1-gen pin 11,12- +

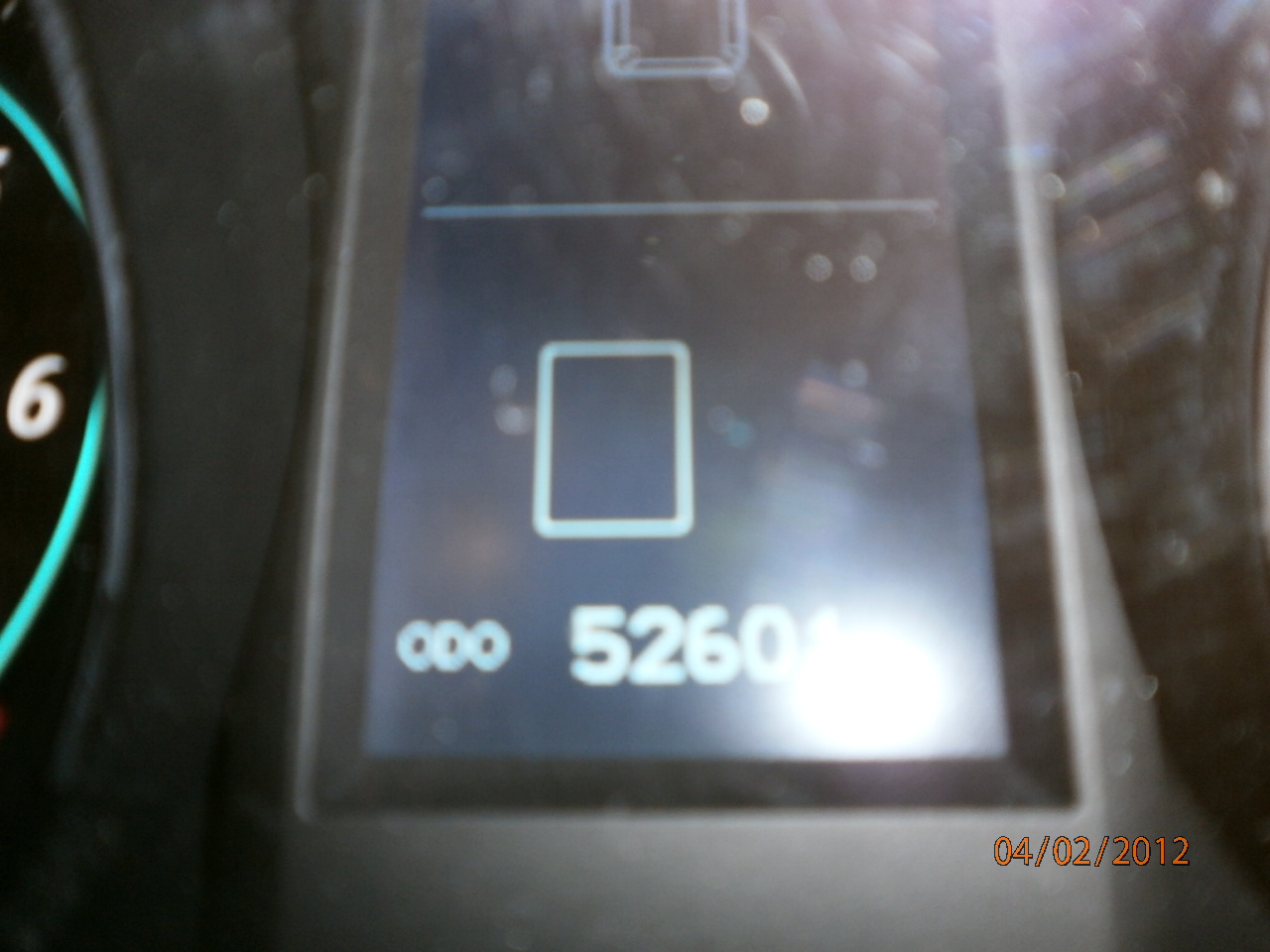

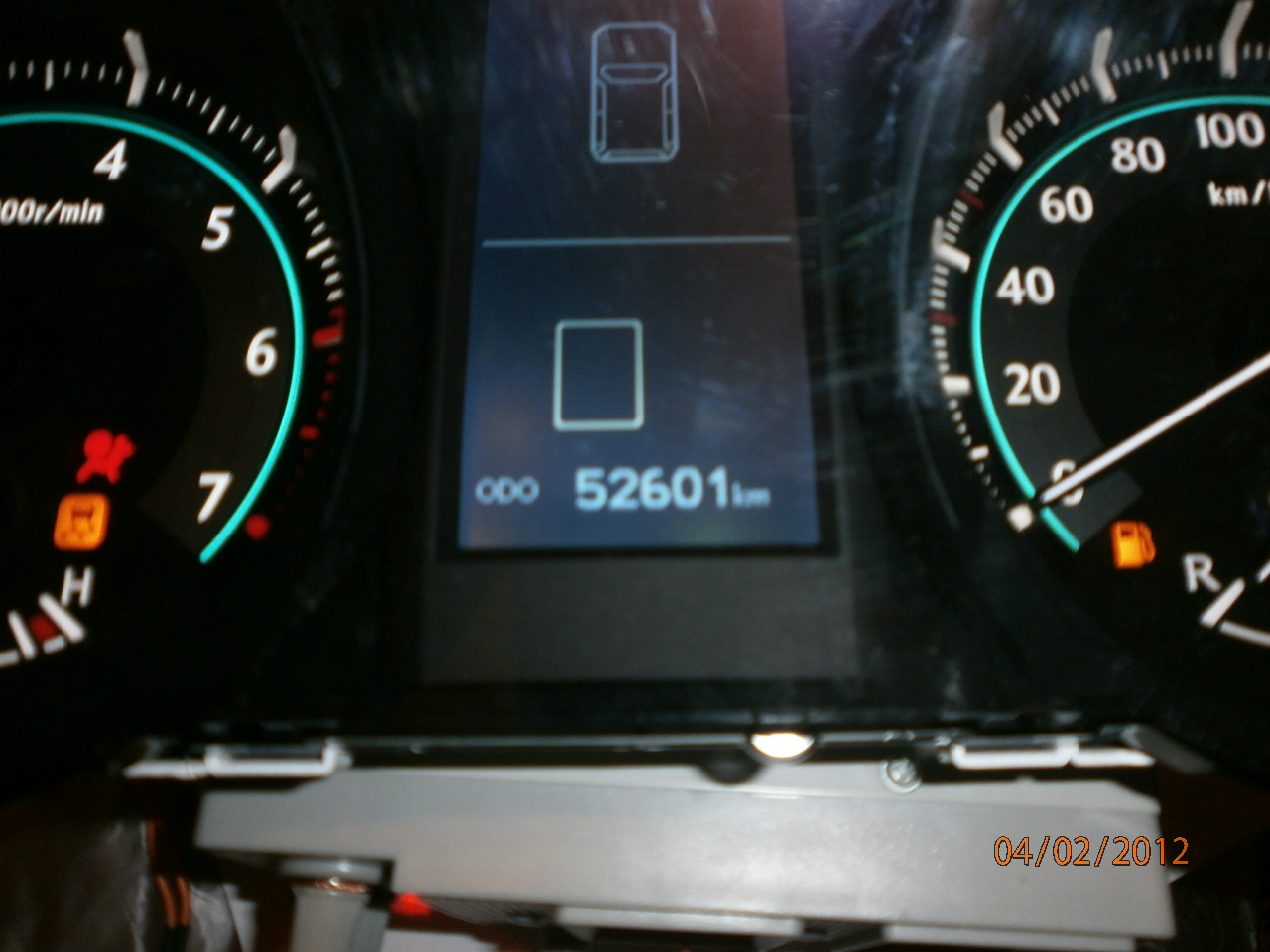

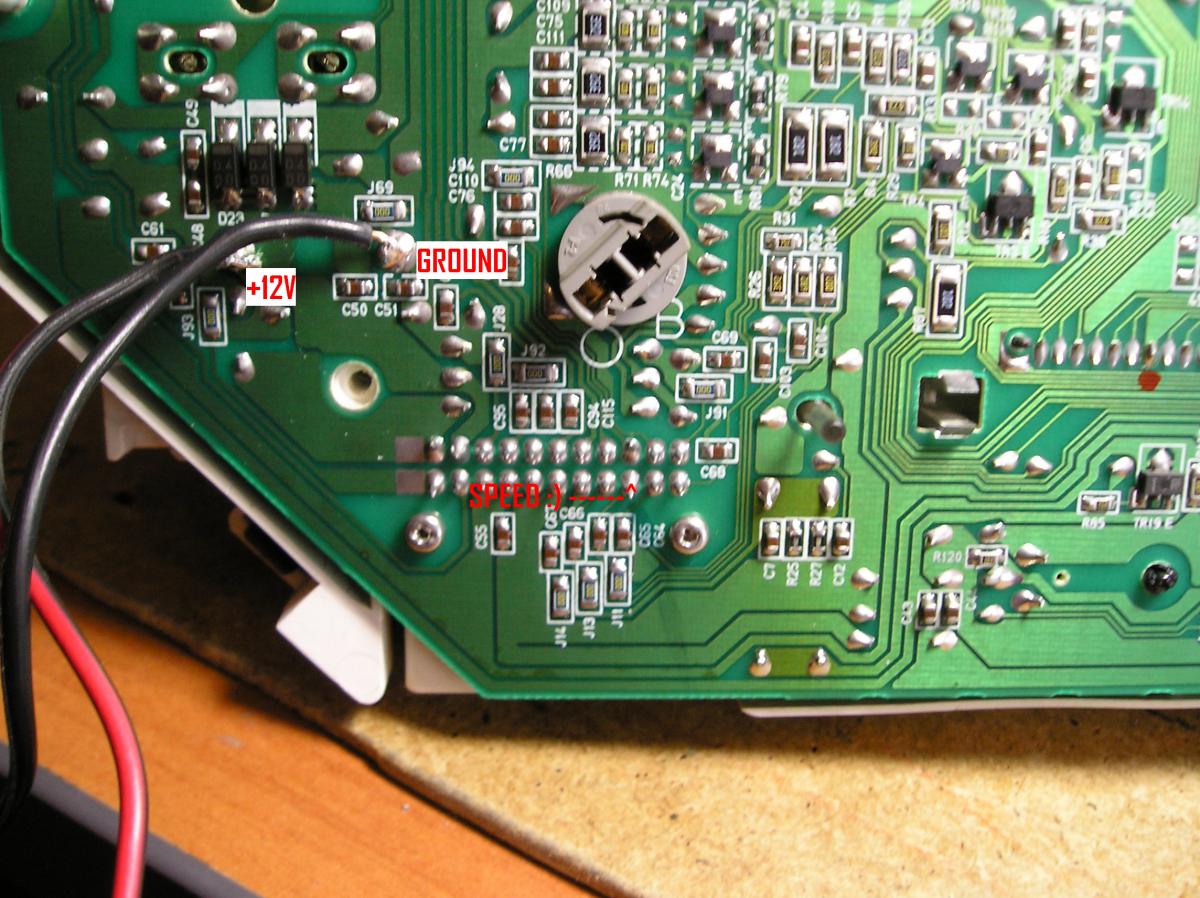

Вот подключение на столе PIN 16 ДС обычные прямоугольники частота примерно 1 кГц




Edited by THC

Share this post


Link to post
Share on other sites

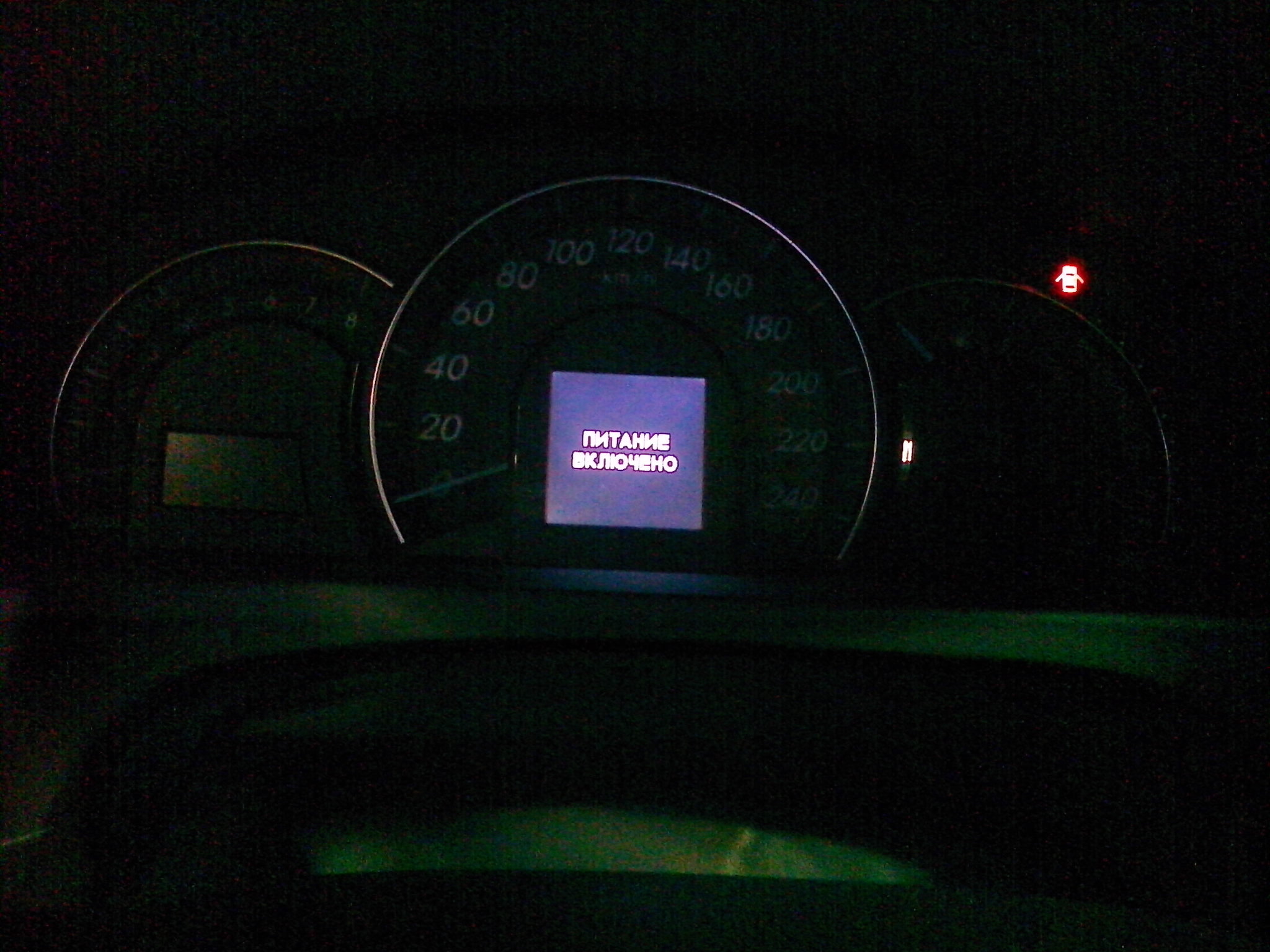

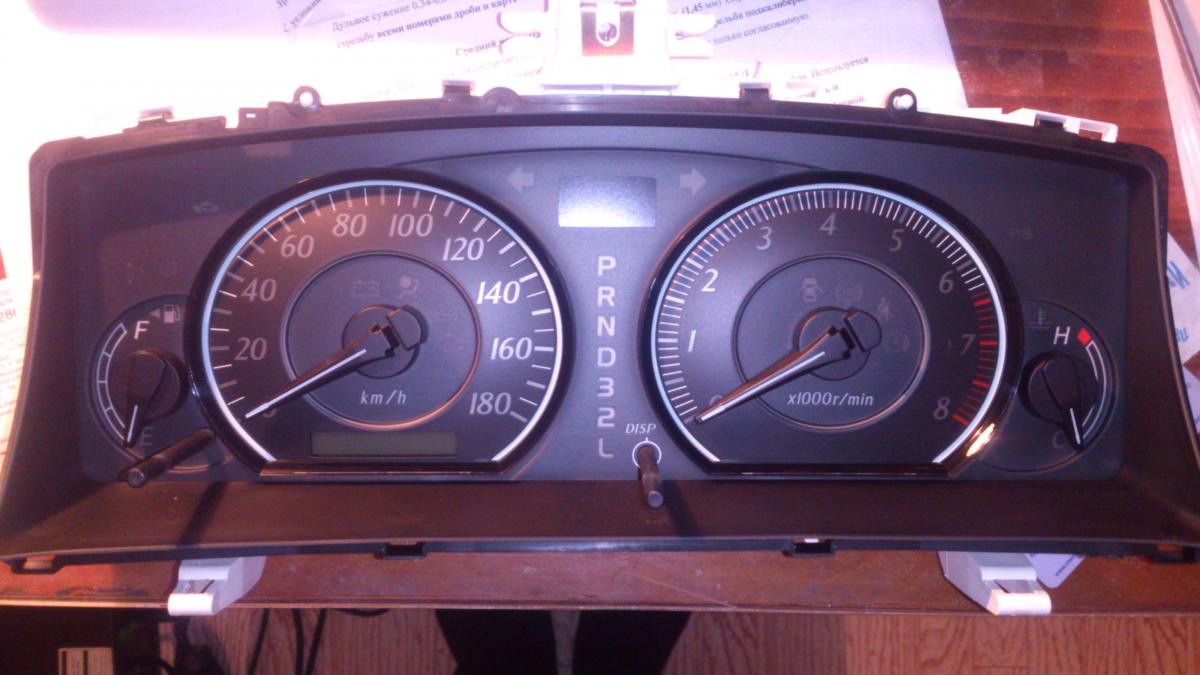

Toyota Camri 2007 года эпром 93С56 как подключить петалово

Всем доброго дня

Вот фото щитка Камри подскажите на какой пин должно подаваться петалово чтоб дисплей загорелся?



Toyota Camri 2007 года эпром 93С56 как подключить петалово

Всем доброго дня

Вот фото щитка Камри подскажите на какой пин должно подаваться петалово чтоб дисплей загорелся?

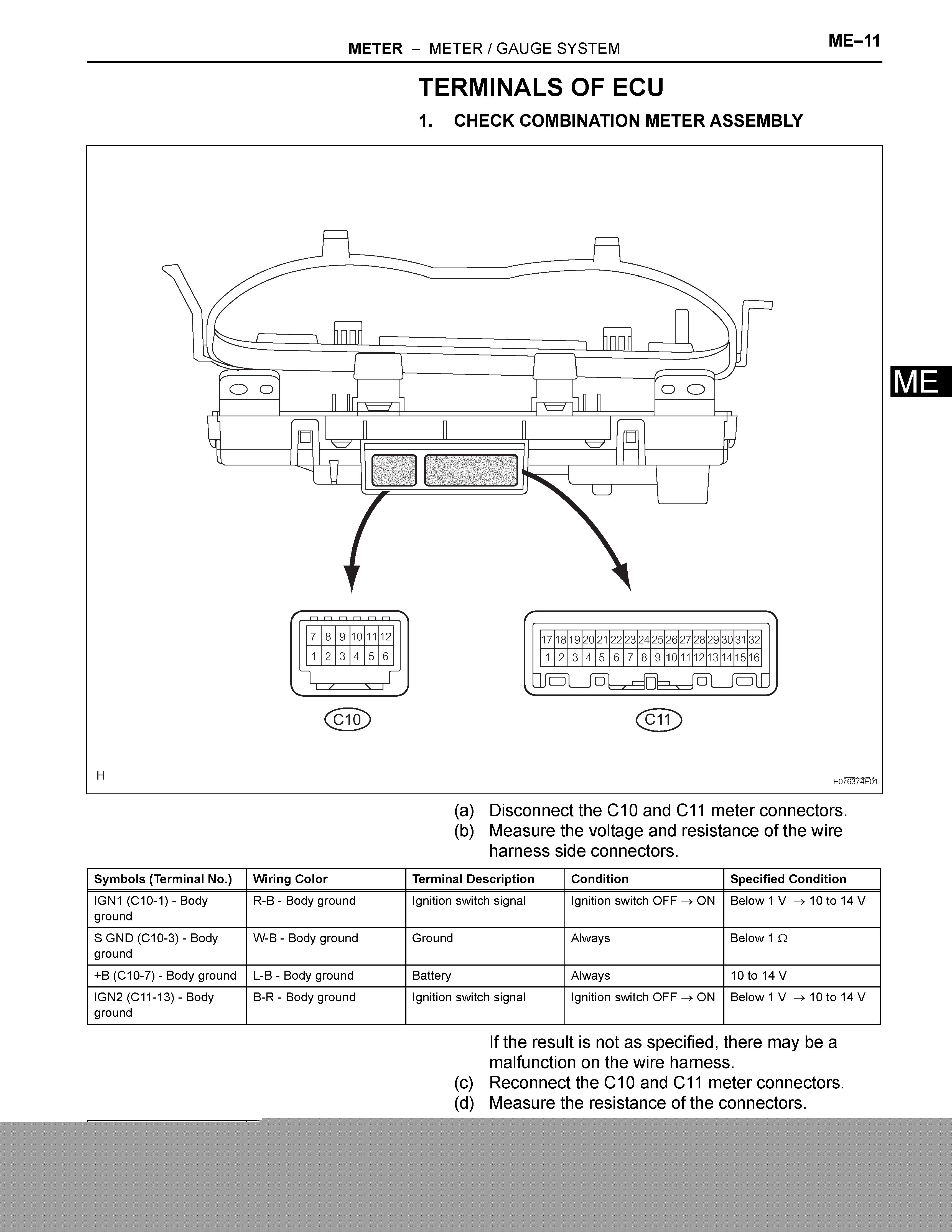

Лови


Edited by THC

Share this post


Link to post
Share on other sites

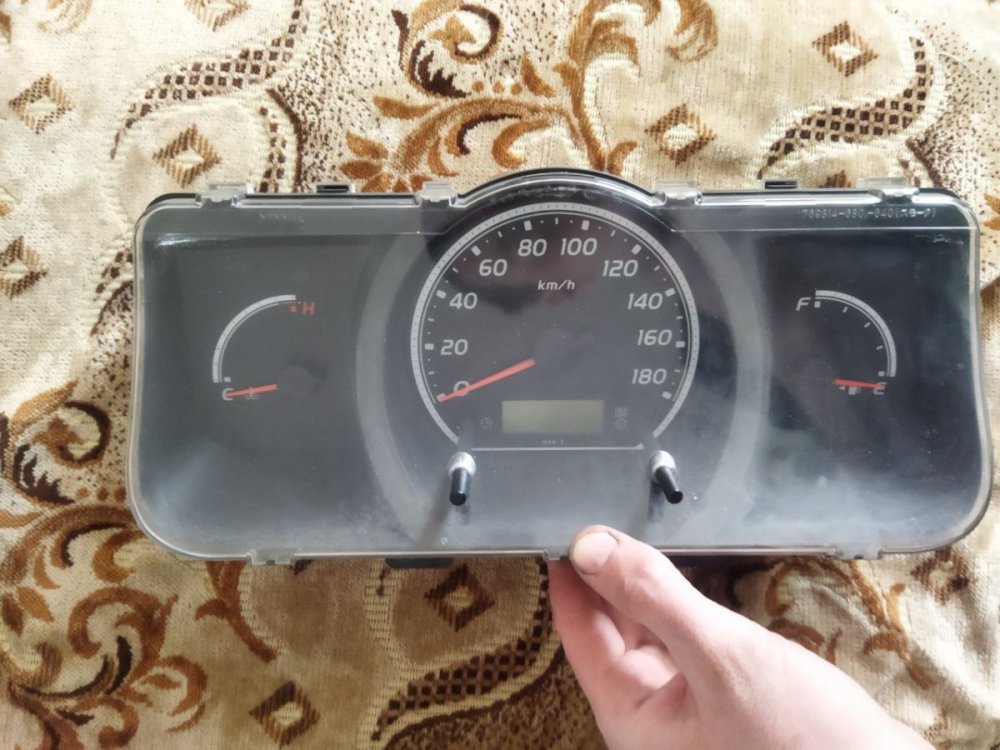

парни есть у кого схема подключки на столе Toyota Hiace REGIUS 1998-2003года типа(83800-26701 701) и сигнала тахометра.

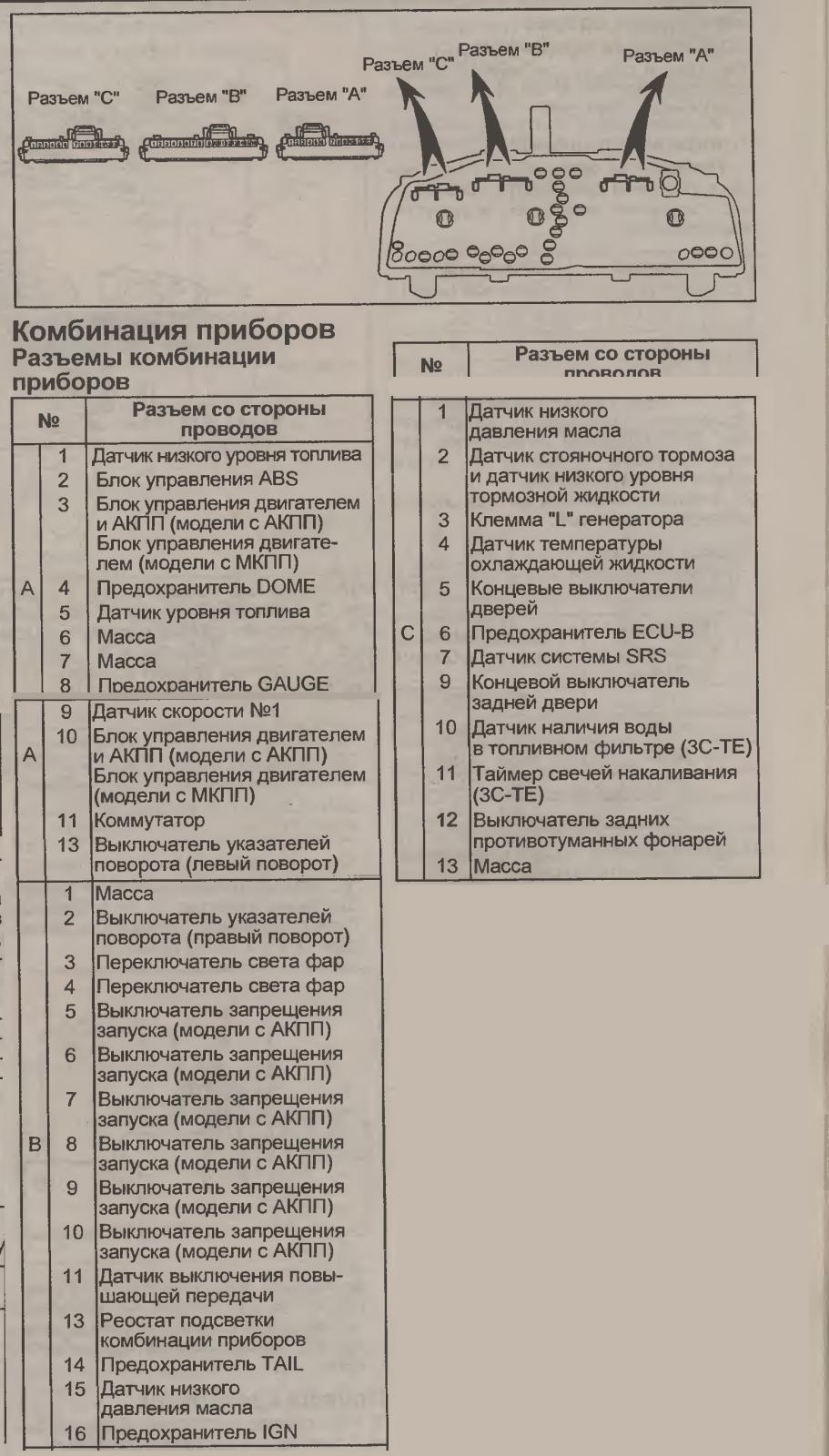

Несколько схем от леворукого

Comb.meter.rar

Edited by THC

Share this post


Link to post
Share on other sites

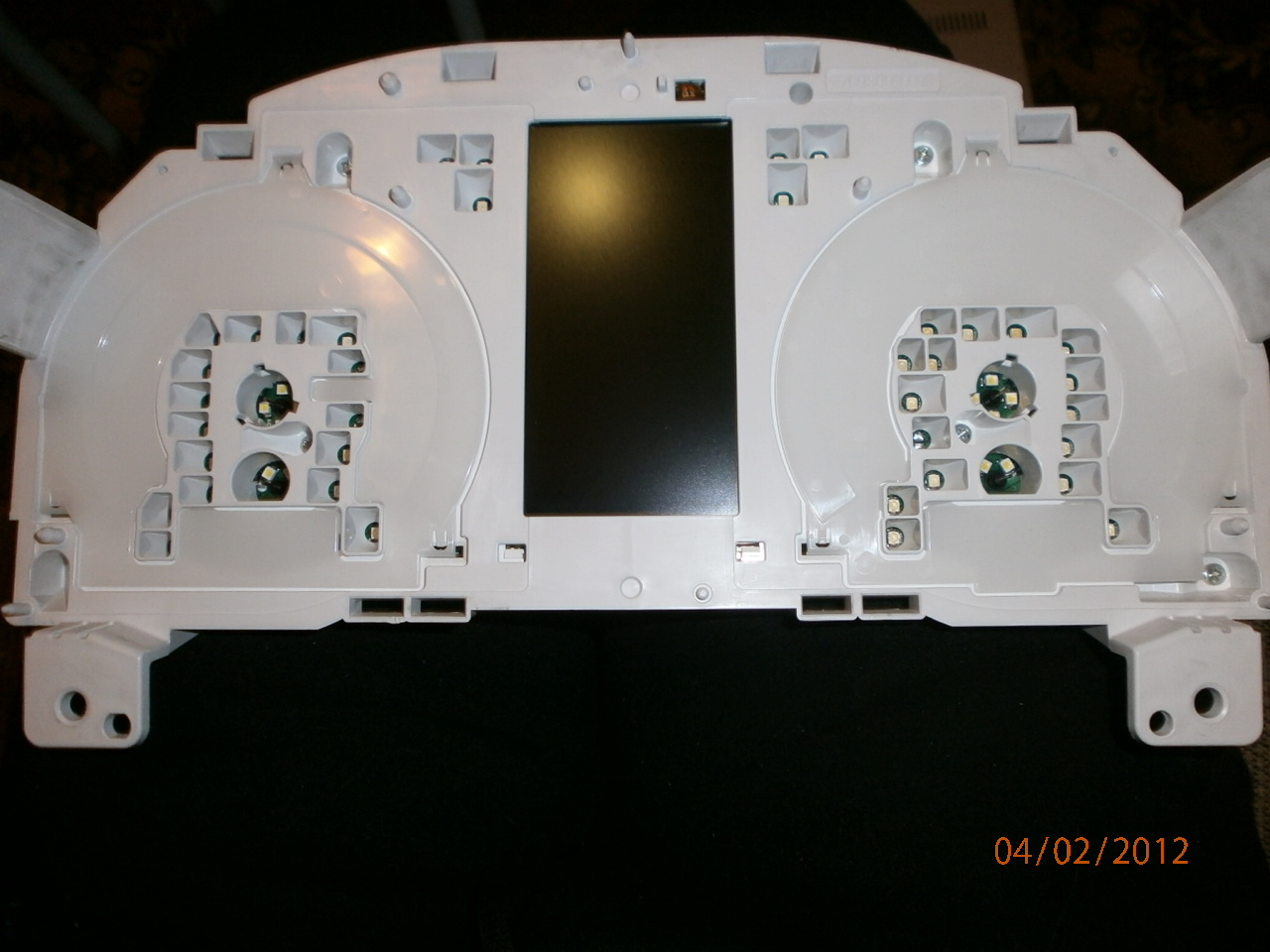

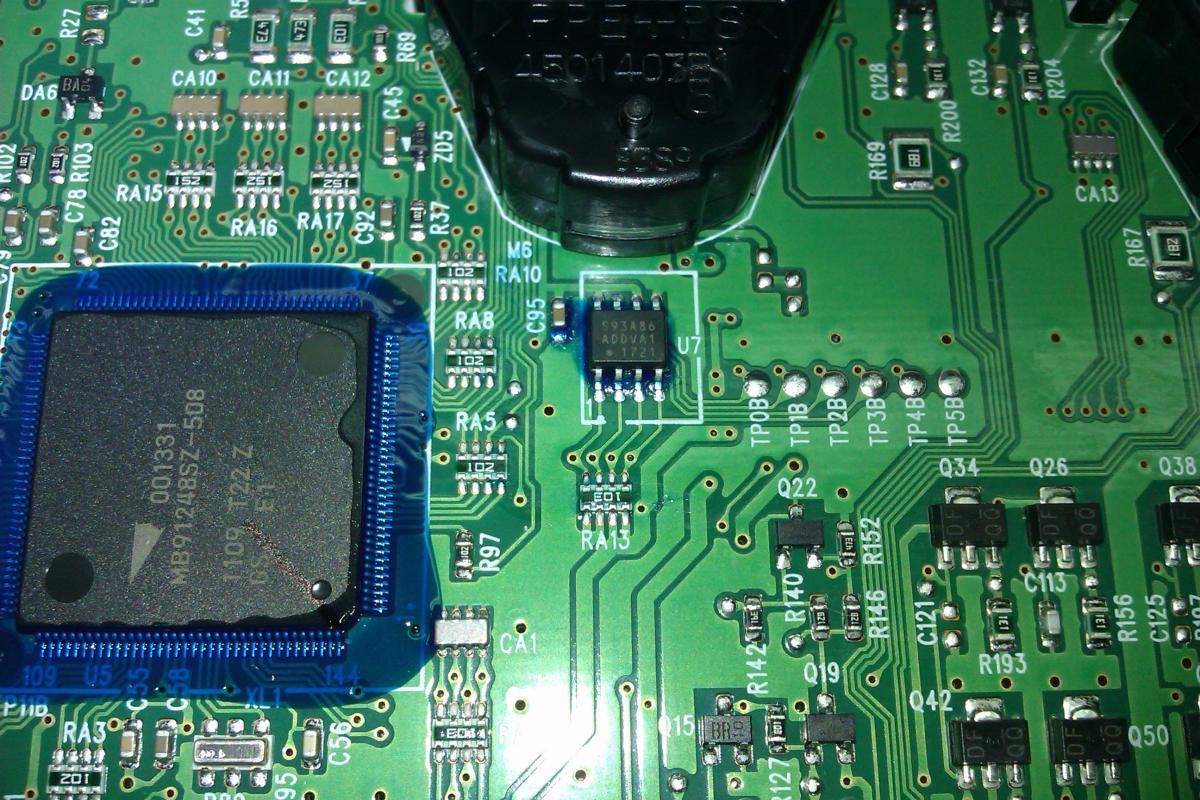

Toyota Camry 2011

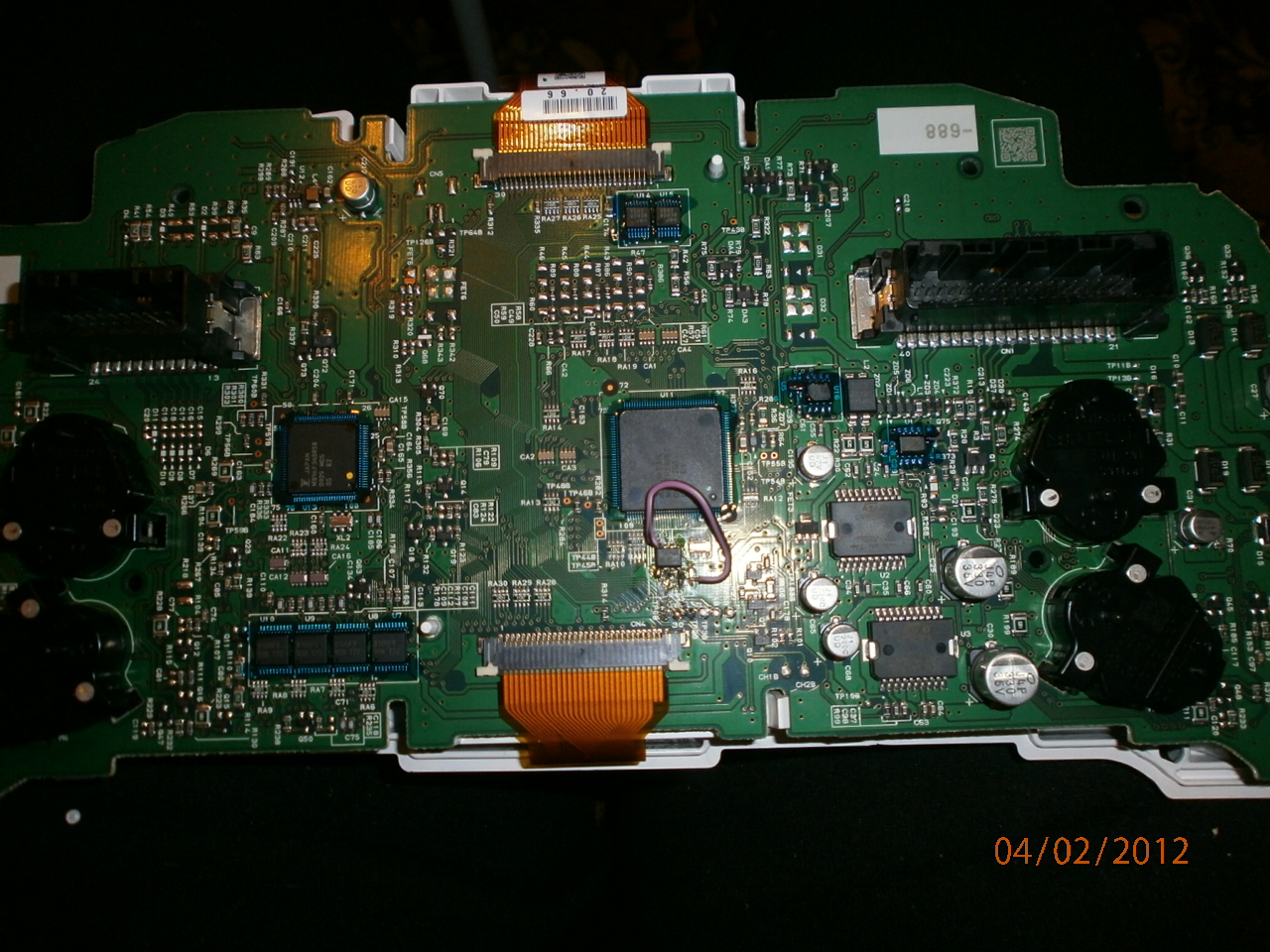

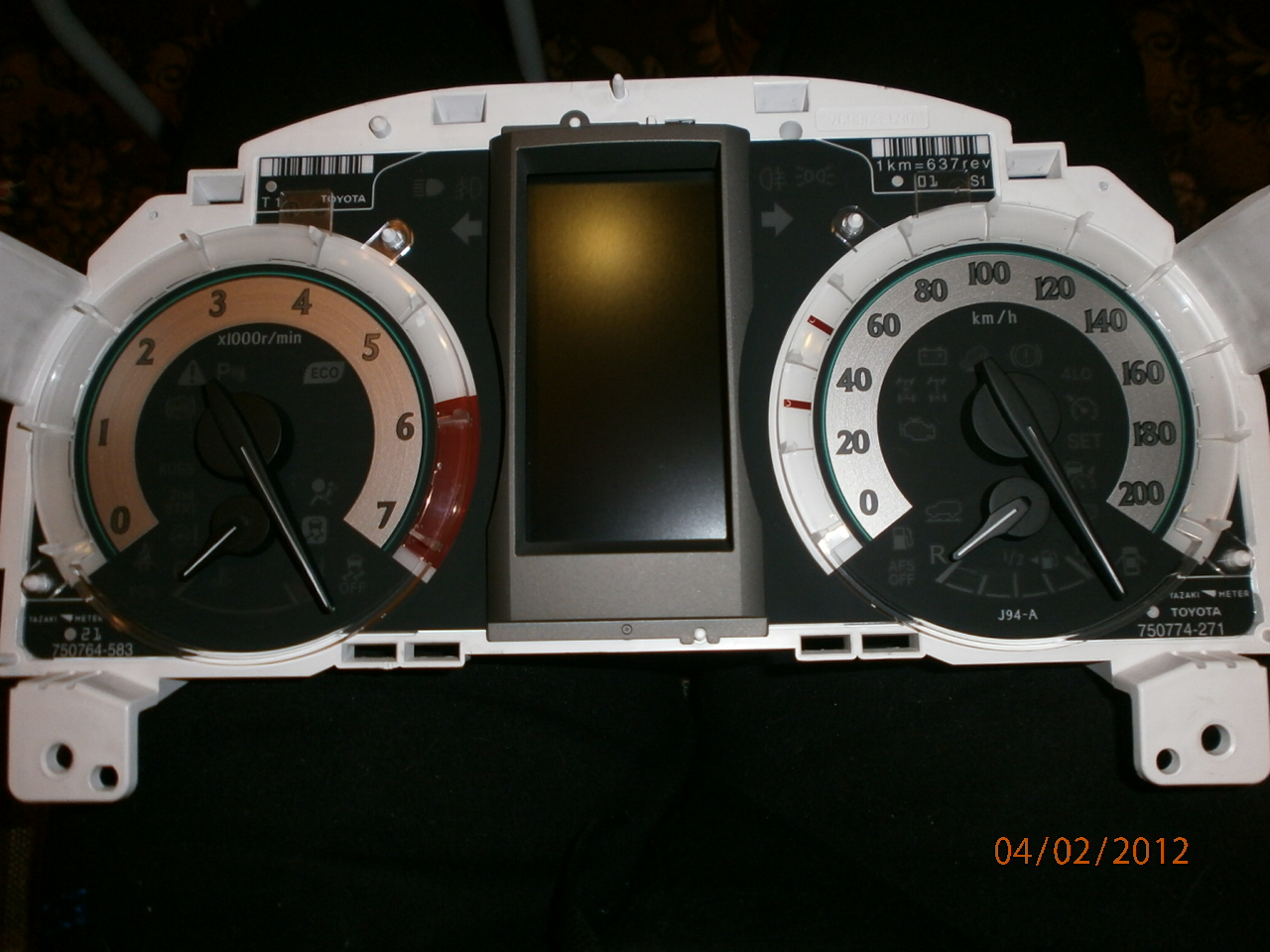

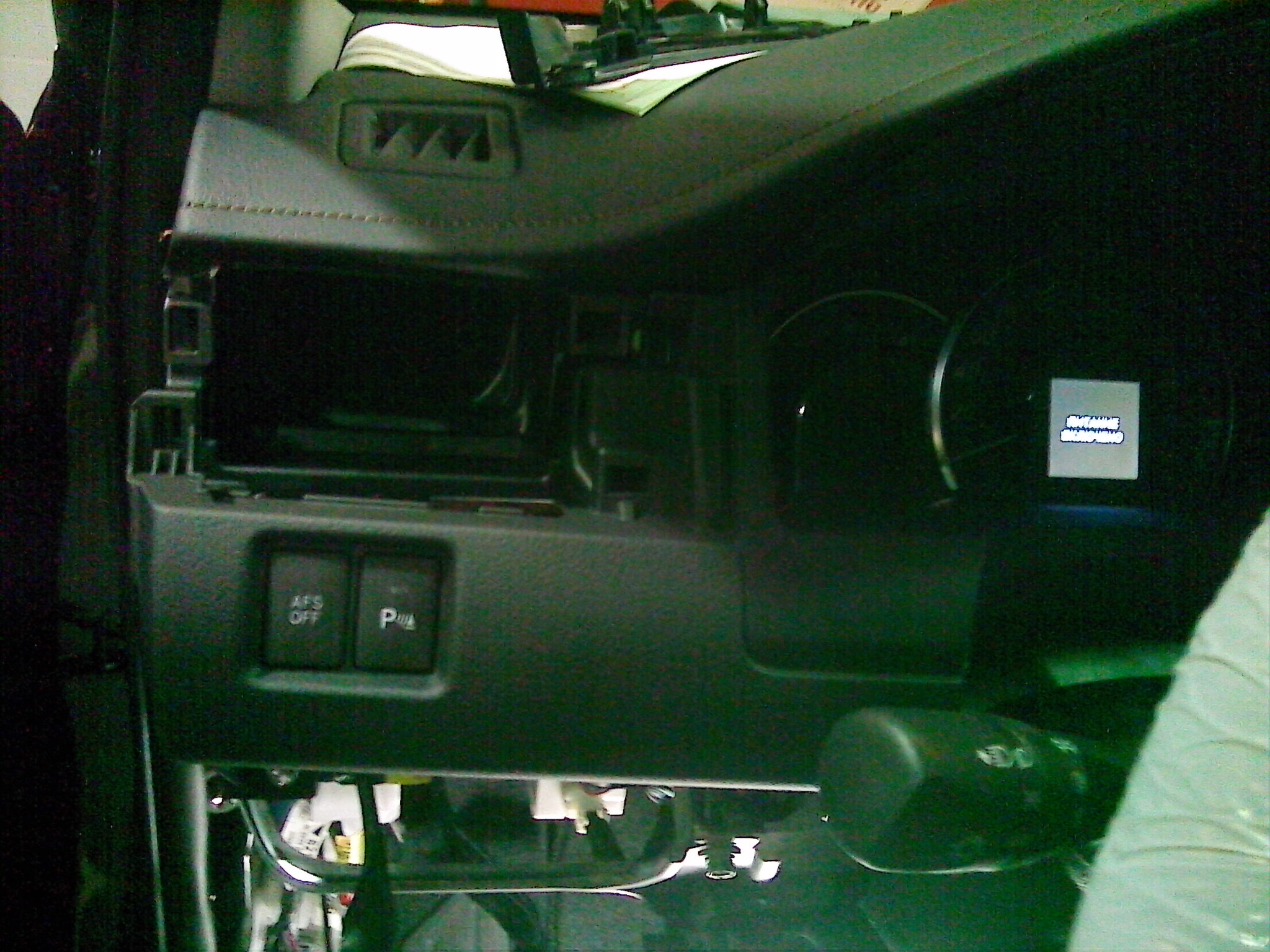

панель снимается легко . снимаем левую накл. порога и ухо . 2 винта на 10 снизу и снимаем панель. потом отделку вокруг приборки с левым воздуховодом и левую заглушку на торпеде . панель разбирать надо всю . винты под отделкой и стрелками. ВНИМАНИЕ в данной моделе пробег дублируется в bcm1 - на фото



и еще фото







Edited by THC

Share this post


Link to post
Share on other sites

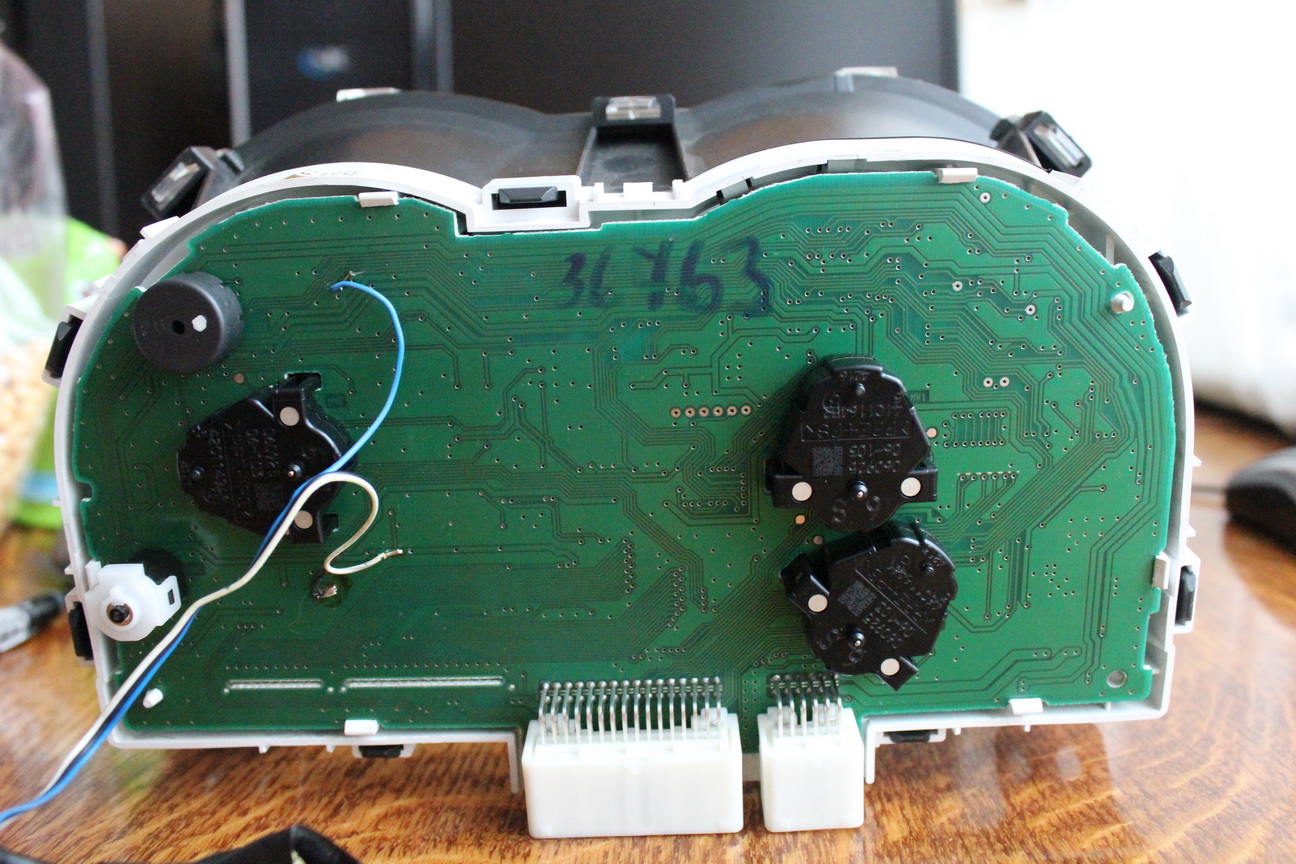

Scion Xa 2006 (83800-52D40-A D21 254-750)





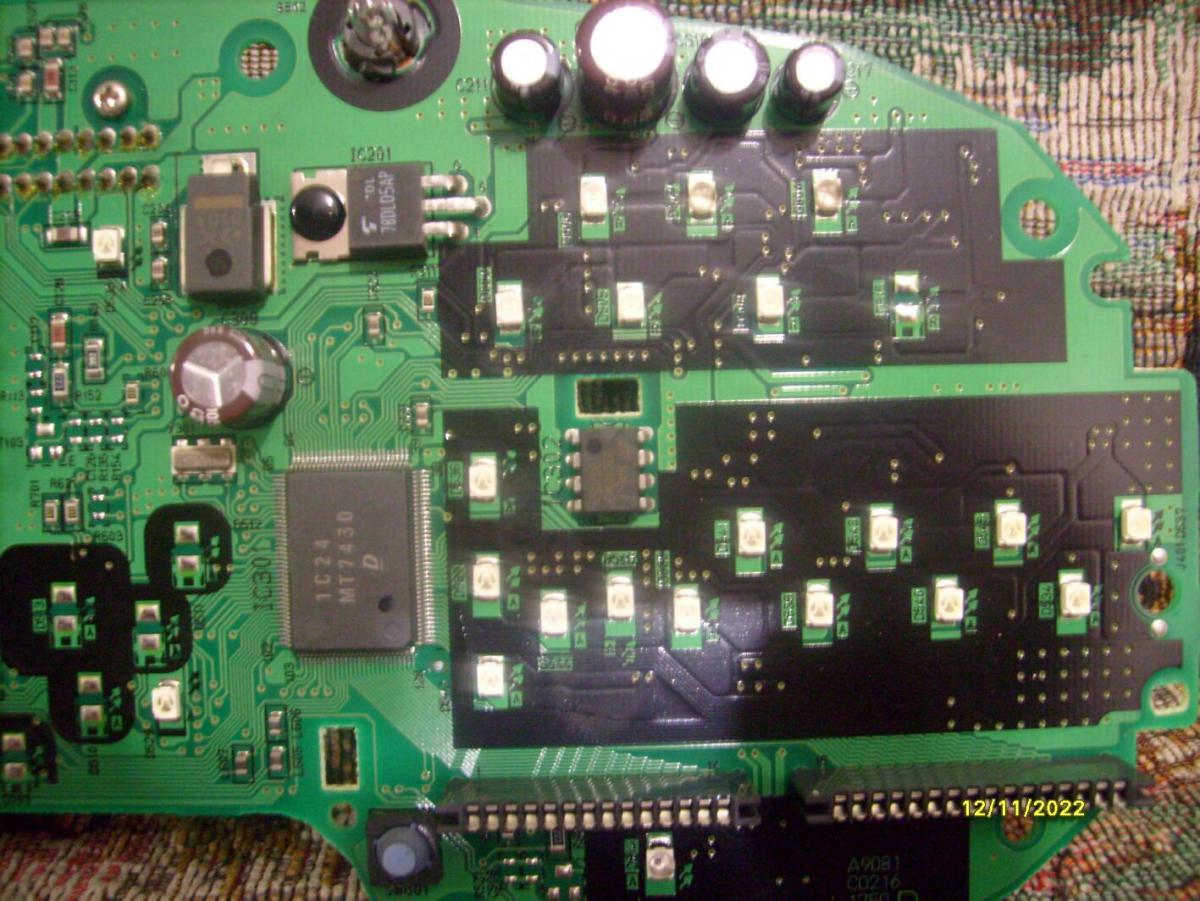

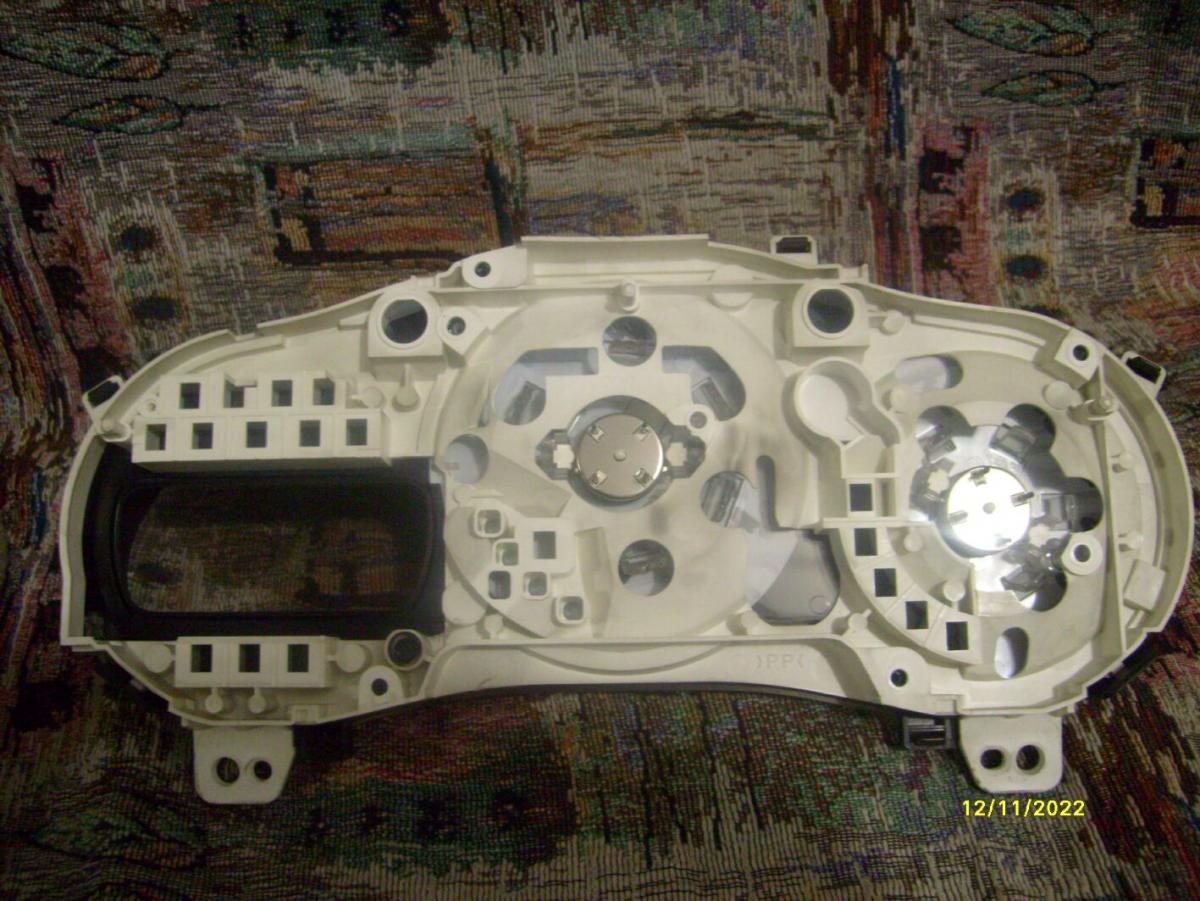

Разбирал панельку - отфоткал, может кому пригодиться. Лишние провода - это "тушилка" лампочки аирбэга (еще с ней не разобрался)

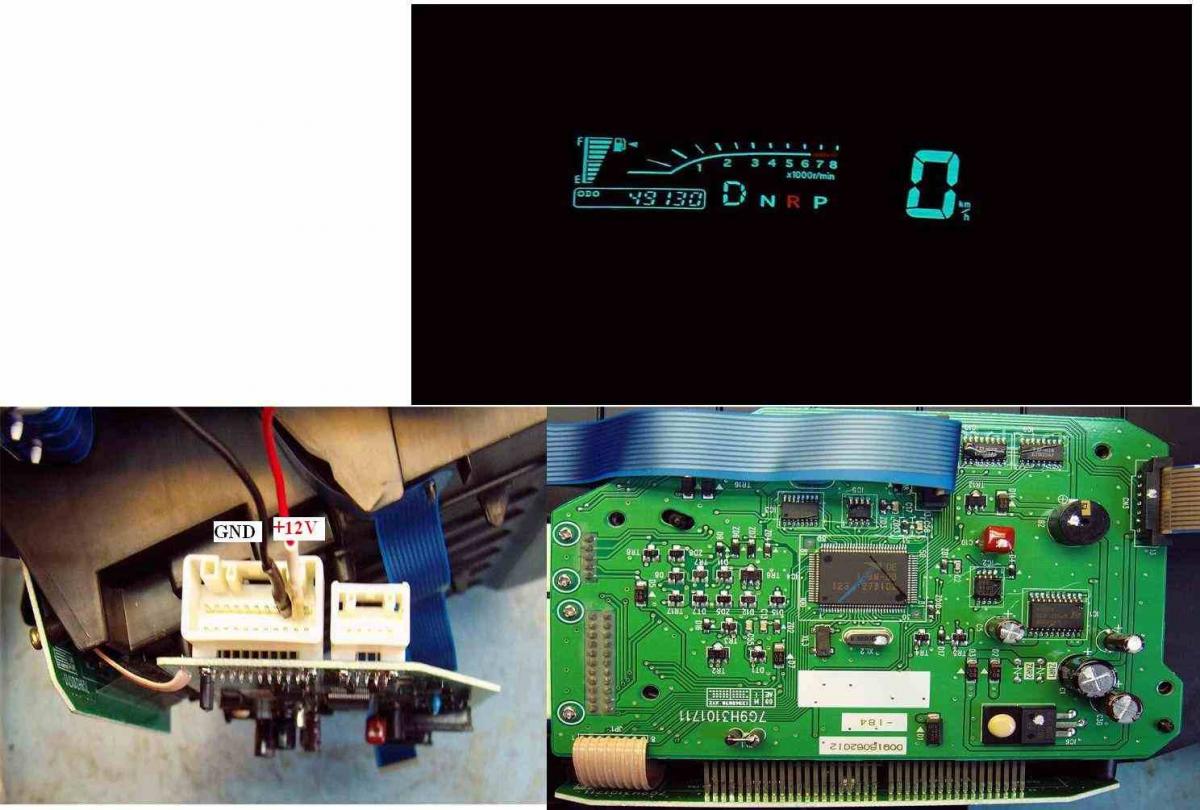

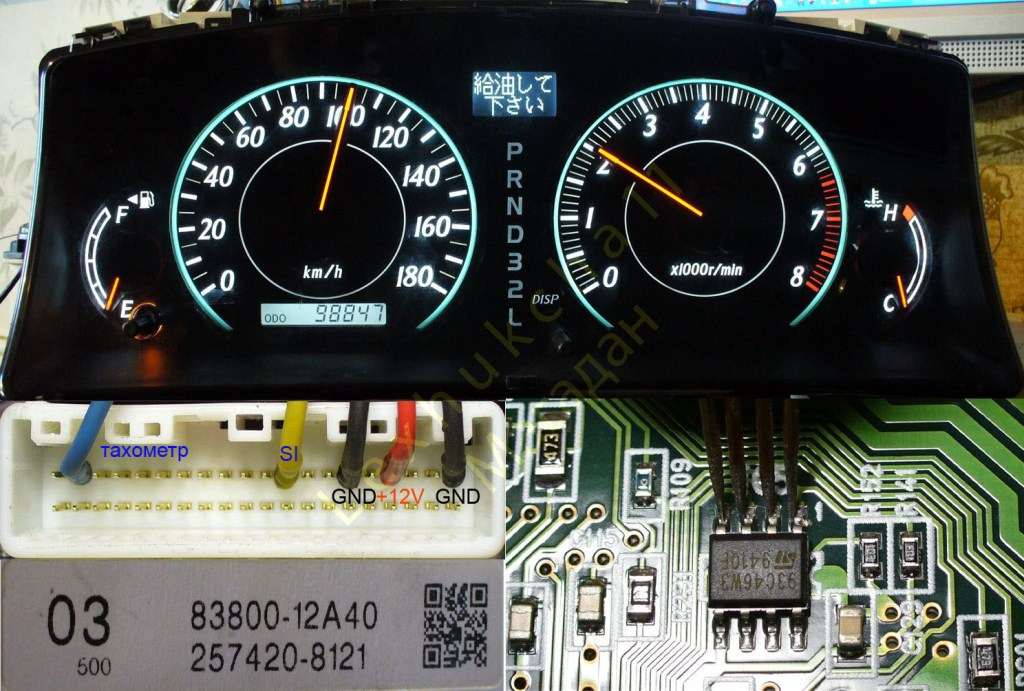

Вот вам на всякий случай еще и распиновка с инструкцией по подключению панели "на столе" (кто шарит - разберется). Если вкратце - нужен 1 минус и 3 плюса.






подключение приборки.jpg

Edited by THC

Share this post


Link to post
Share on other sites


TOYOTA LC150



razbor damp posle



eshe



eshe









Edited by THC

Share this post


Link to post
Share on other sites


Toyota Noah 2000

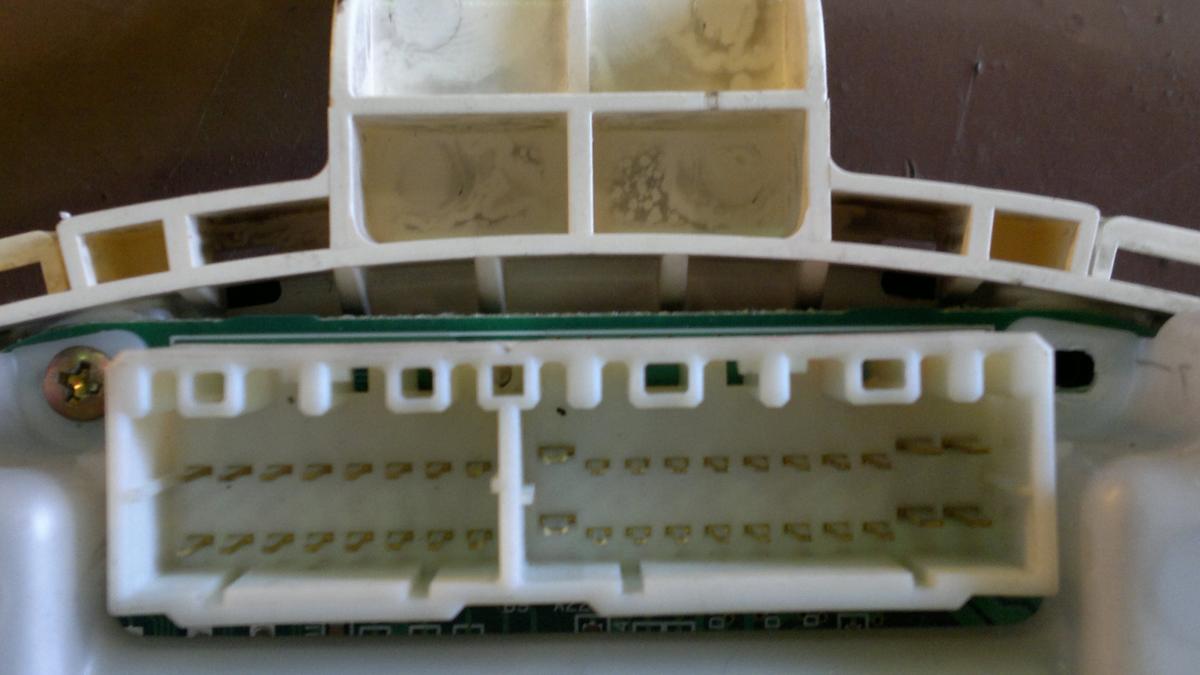

Господа,если кто сталкивался-нужна схема подключения питания "на столе" к приборной панели № 83800-28410 69260-480 Toyota Noah 2000г






спасибо,но это не то.Здесь другая панель и нигде на нее не могу ничего найти.На такую надо



Может стоит выпаять микросхемку и поработать напрямую с ней? Никогда T Noah не вызывала проблем. Единственное, при сборке такой панели, когда вставляется ,модуль так сказать, с микросхемой и контроллером, нужно придержать экран чтобы он не вылез и не прижал стрелку спидометра.


Edited by THC

Share this post


Link to post
Share on other sites


Toyota Platz 2000 Denso



Toyota Avensis 2005 Denso



Белый разъём:

5 GND

20 +BAT

21 +IGN

3 тахометр

19 спидометр



Синий разъём

17 GND

11 датчик наружней температуры



Share this post


Link to post
Share on other sites

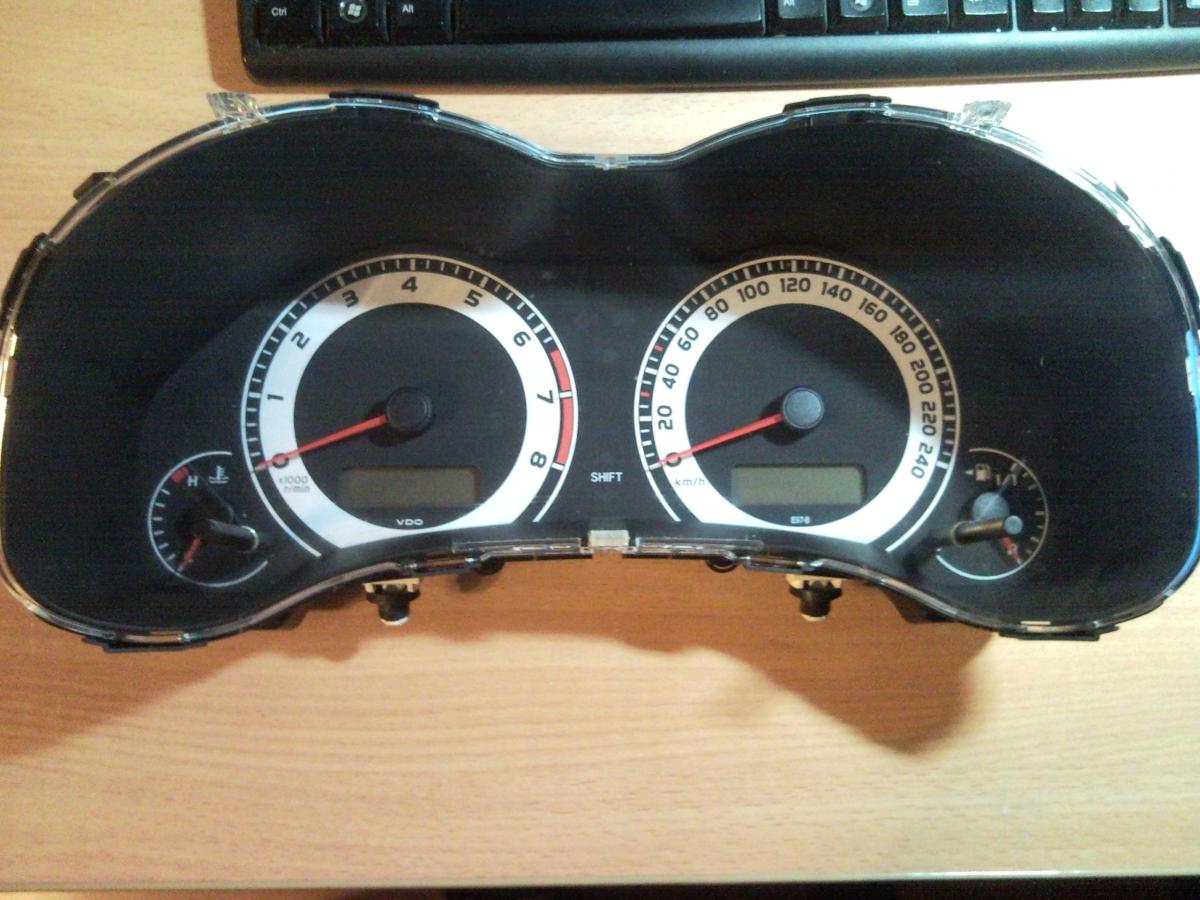

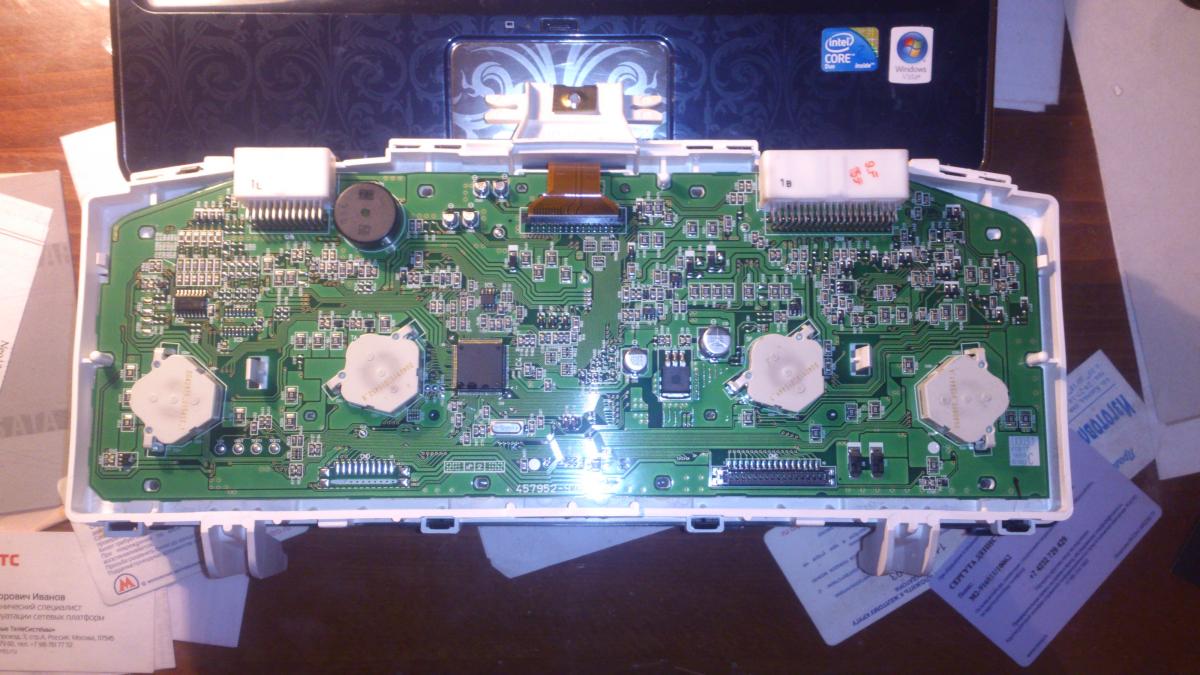

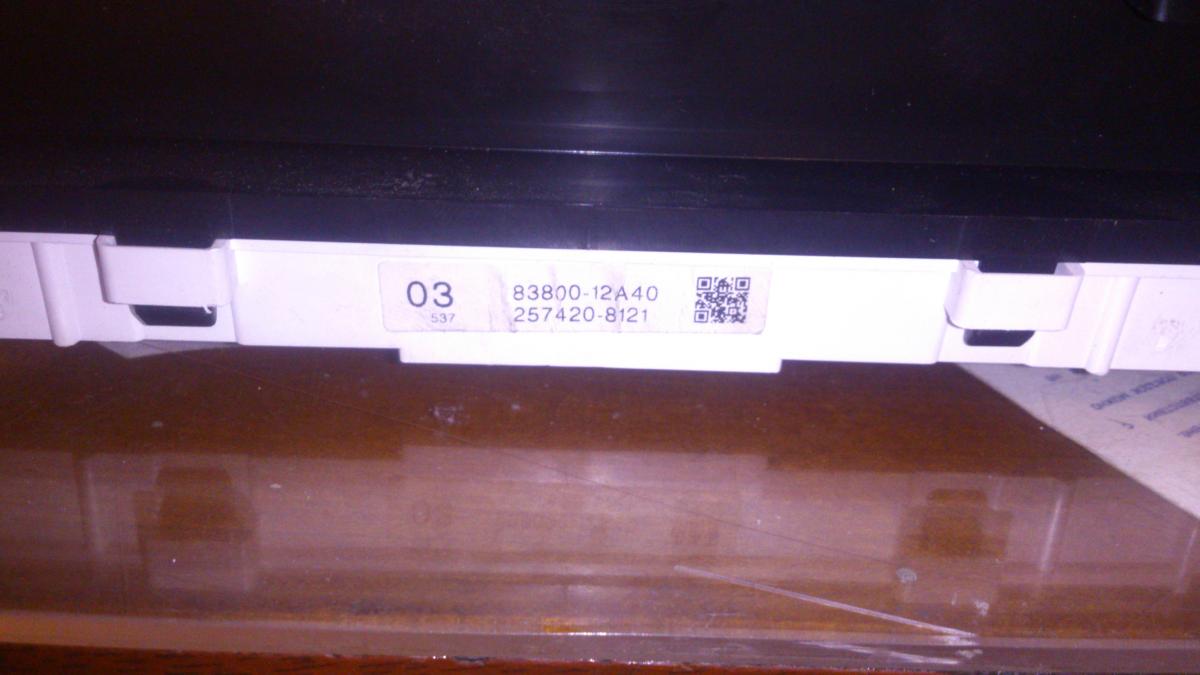

Сегодня делал интересную Toyota Corolla 2008г.в.

Редкая панель.


ToyCorolla2008-93C86-94709km.zip


Share this post


Link to post
Share on other sites

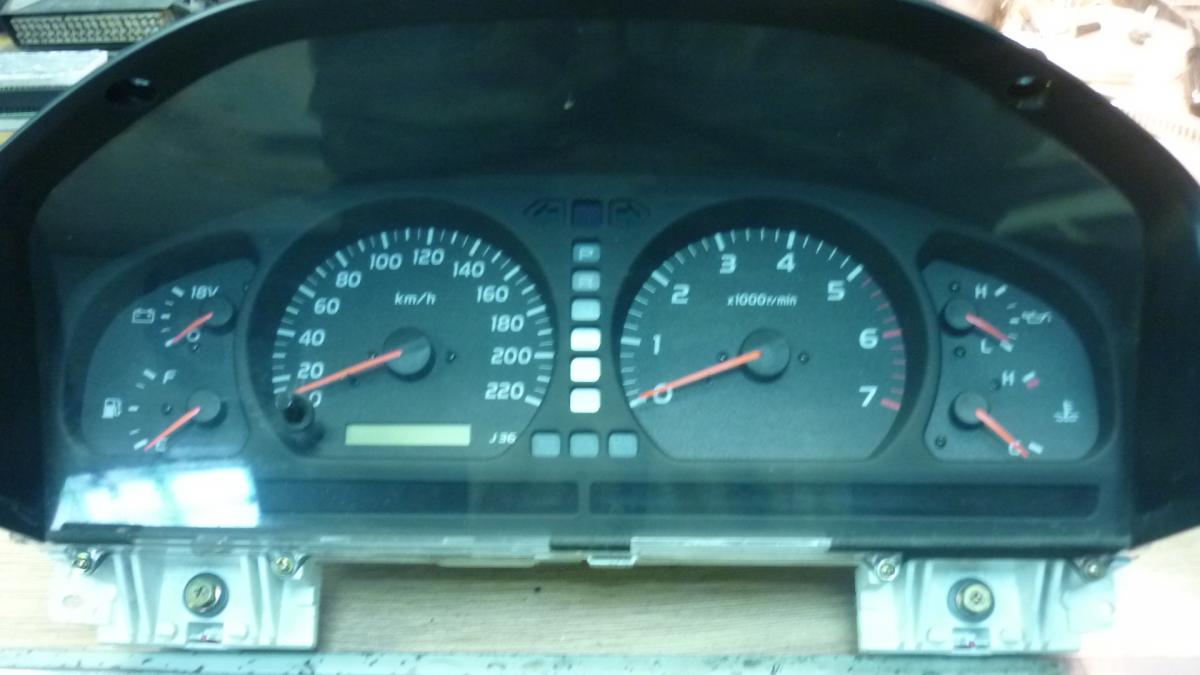

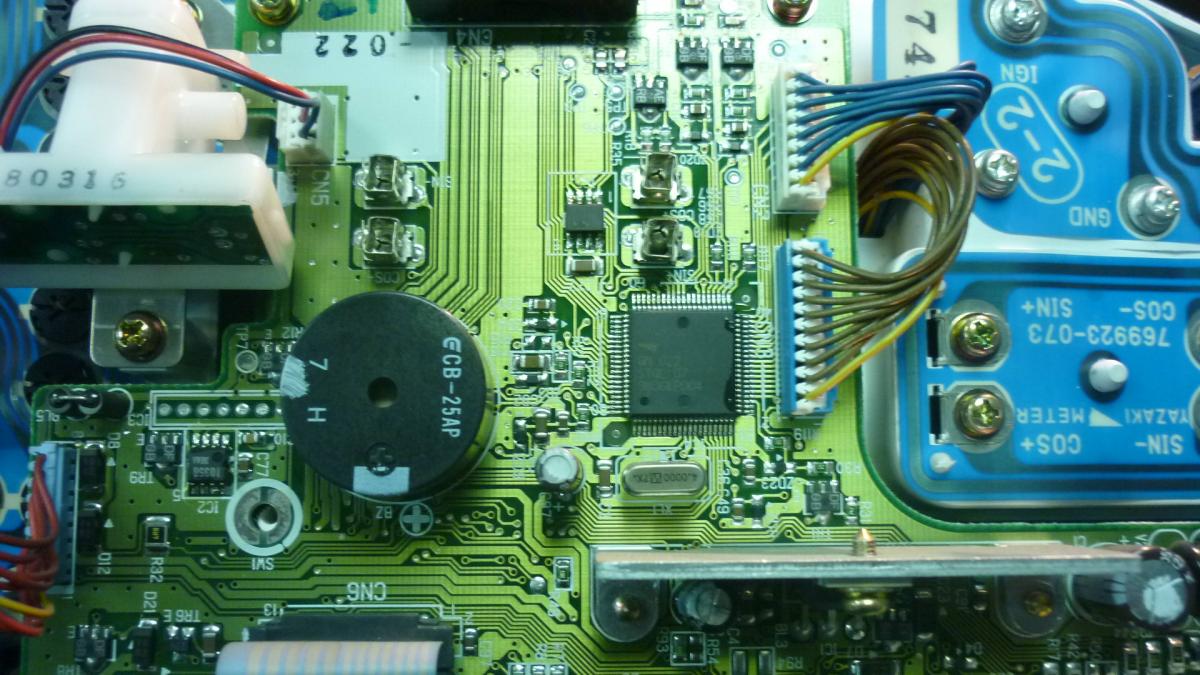

P1110623.JPGToyota Land Cruiser 100 1998 г




Share this post


Link to post
Share on other sites


Toyota verso



Toyota Sportsvan

Avensis Verso.rar

TOYOTA.rar

Share this post


Link to post
Share on other sites


Toyota Opa 2000г.




Edited by THC

Share this post


Link to post
Share on other sites


COROLLA FILDER 2004

COROLLA FILDER 2004 .jpg

Edited by UserIvan

Share this post


Link to post
Share on other sites


Toyota ipsum picnic 1996-2001




Share this post


Link to post
Share on other sites


toyota kruger







Share this post


Link to post
Share on other sites

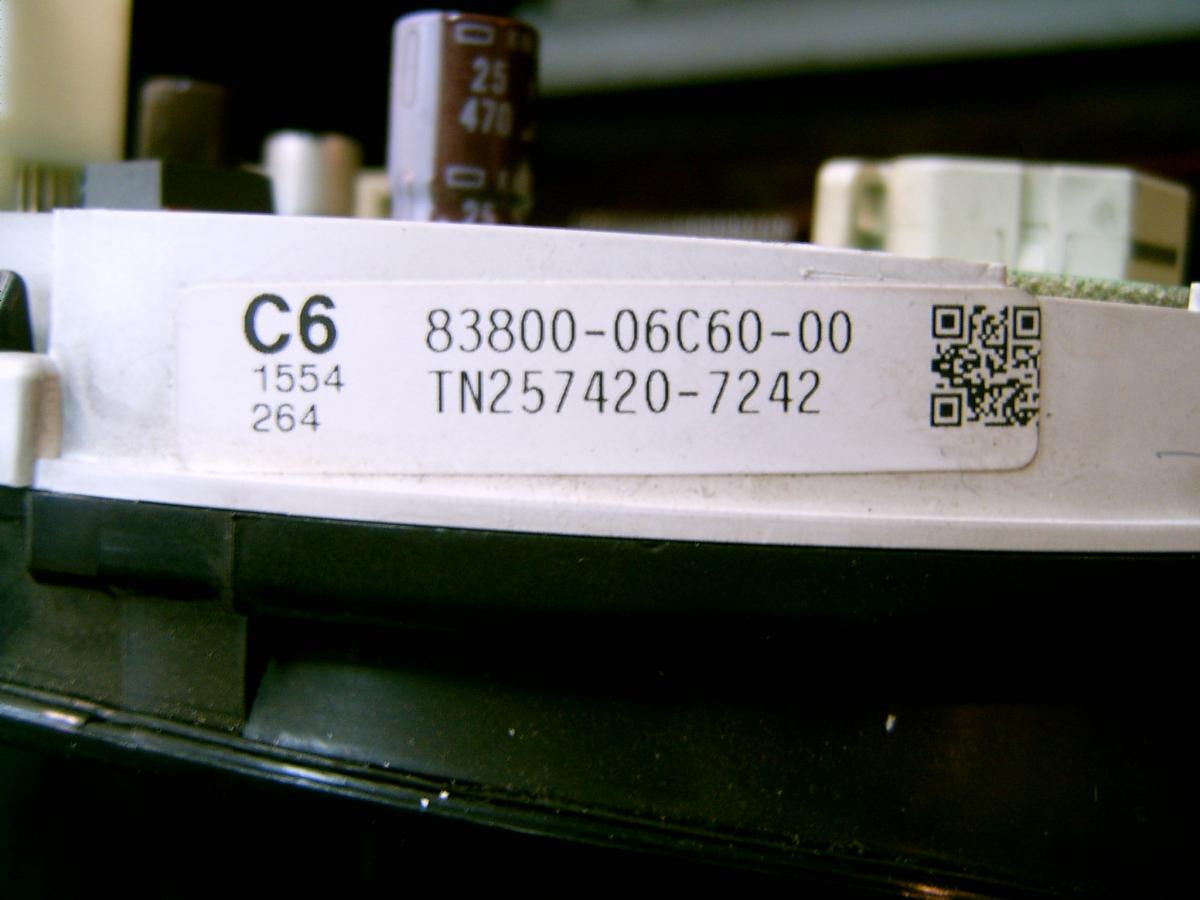

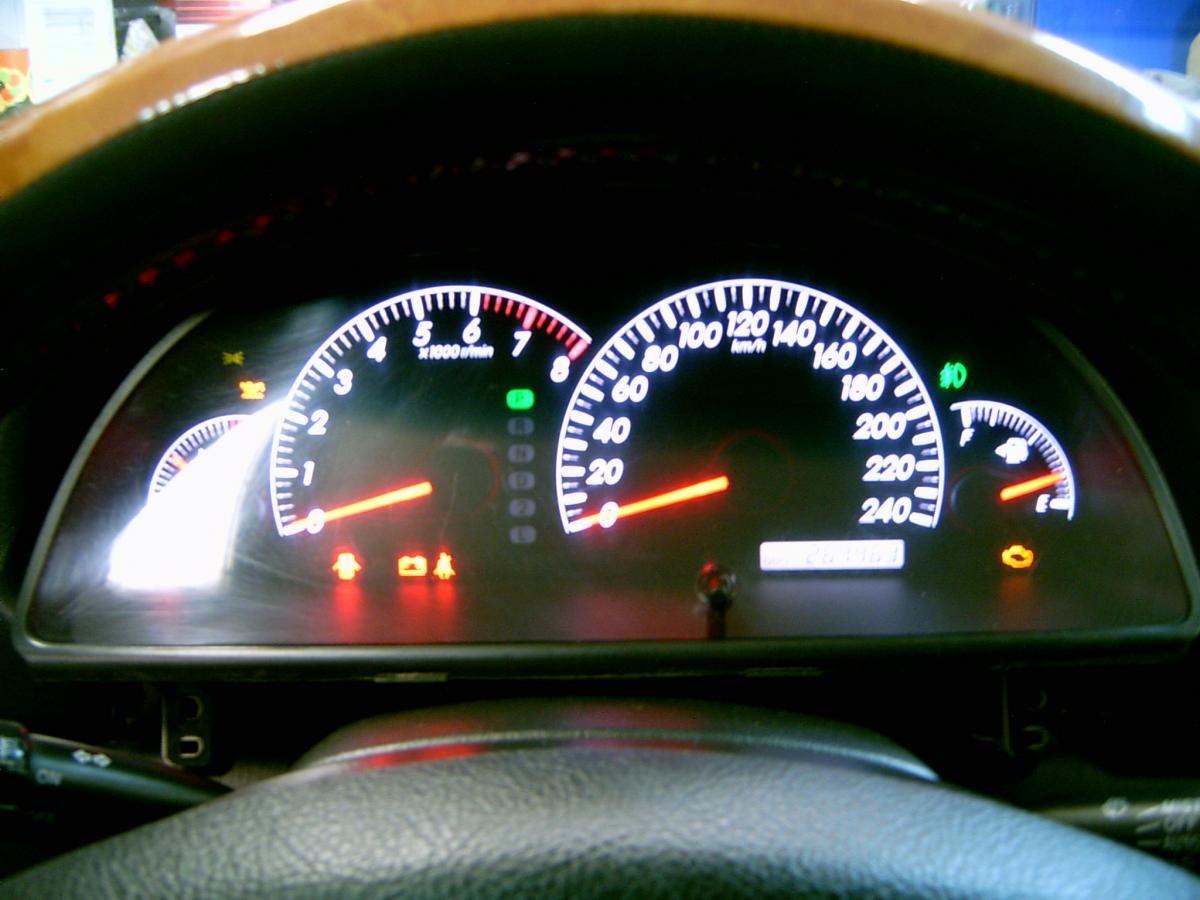

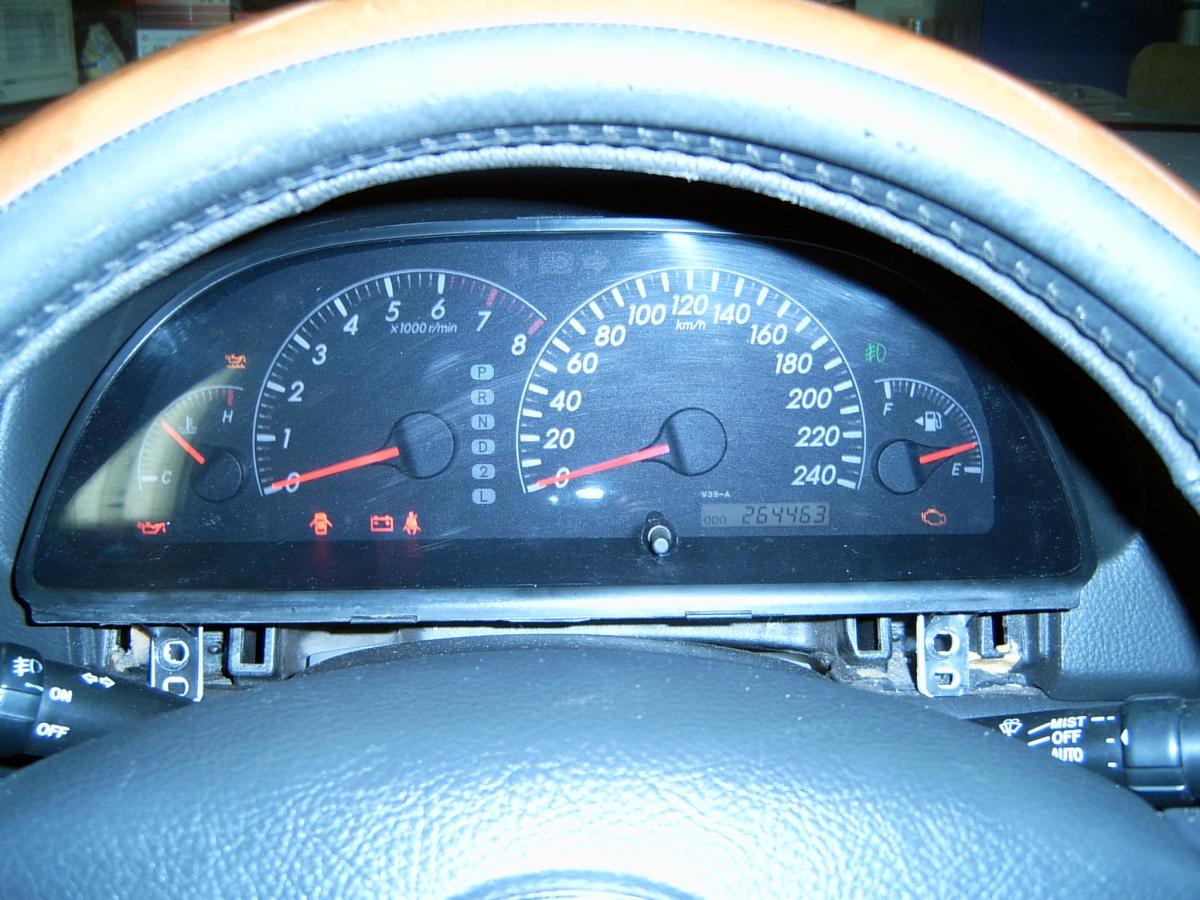

Toyota Camry 2005 V6 лев руль 83800-06С60-00 TN257420-7242 93c56 264463km original





05camryV6 264463KM orig 93C56.bin

Share this post


Link to post
Share on other sites


Hi, Please help me where can I find a broken LCD Prado 150 model 2013

Привет, Пожалуйста, помогите мне, где я могу найти нарушенные ЖК Прадо 150 модель 2013

part number 83800-60p02-a Like 2010

Share this post


Link to post
Share on other sites
